Users Manual
• Mode d'emploi
• Bedienungshandbuch
• Manual d'uso
• Manual de uso
ACD-50NAV
600 A AC
Navigator-Zangenmessgerät
ACD-51NAV
600 A AC TRMS
Navigator-Zangenmessgerät
ACDC-52NAV
600 A AC / DC TRMS
Navigator-Zangenmessgerät
ACD-53NAV
1000 A AC TRMS
Navigator-Zangenmessgerät
ACDC-54NAV
1000 A AC / DC TRMS
Navigator-Zangenmessgerät
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Amprobe ACD-50NAV
Inhaltszusammenfassung für Amprobe ACD-50NAV
- Seite 1 ACD-50NAV 600 A AC Navigator-Zangenmessgerät ACD-51NAV 600 A AC TRMS Navigator-Zangenmessgerät ACDC-52NAV 600 A AC / DC TRMS Navigator-Zangenmessgerät ACD-53NAV 1000 A AC TRMS Navigator-Zangenmessgerät ACDC-54NAV 1000 A AC / DC TRMS Navigator-Zangenmessgerät Users Manual • Mode d’emploi • Bedienungshandbuch •...
- Seite 3 Navigator-Zangenmessgerät ACD-51NAV 600 A AC TRMS Navigator-Zangenmessgerät ACDC-52NAV 600 A AC/DC TRMS Navigator-Zangenmessgerät ACD-53NAV 1000 A AC TRMS Navigator-Zangenmessgerät ACDC-54NAV 1000 A AC/DC TRMS Navigator-Zangenmessgerät Bedienungshandbuch Dezember 2010, Rev. 1 ©2010 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in Taiwan.
- Seite 4 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.

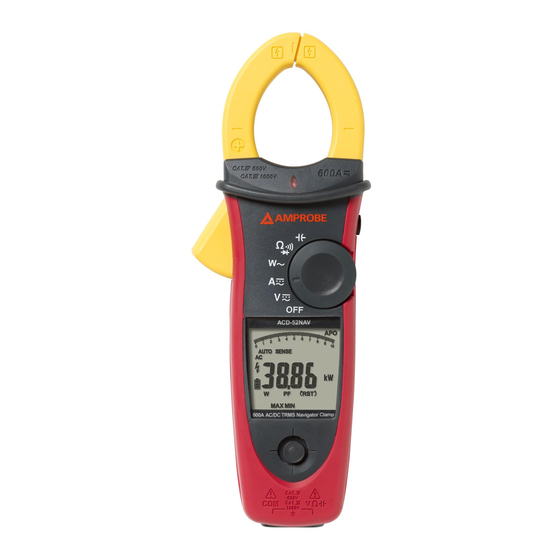

- Seite 5 ACD-50 Serie CAT IV Navigator-Zangenmessgerät Backe Voltsense-Lampe Auslöser Hold-/DC A Zero-Taste Drehschalter Anzeige Navigator-Taste V / e / E Eingang COM-Eingang...
-
Seite 6: Inhaltsverzeichnis
INHALT SYMBOLE ......................1 AUSPACKEN UND UNTERSUCHEN..............2 MERKMALE..................... 2 BEDIENUNG ....................3 Durchführen elementarer Messungen ............. 4 Messen von Spannung ................5 Messen von Strom ..................6 AUTO SENSE-Modus ................... 7 Peak Hold ....................7 Einschaltstrom .................... 8 DC A ZERO ....................9 Messen von Frequenz ................ -
Seite 7: Symbole
SYMBOLE Vorsicht! Siehe Erklärung in � Vorsicht! Stromschlaggefahr diesem Handbuch. Anwendung in der Gerät ist durch Umgebung von gefährlichen Schutzisolierung oder stromführenden Leitern verstärkte Isolierung zulässig. geschützt. Wechselstrom Gleichstrom (DC - Direct Current). (AC - Alternating Current). Temperaturmessung Widerstandsmessung Kapazitätsmessung Diodenmessung Kontinuitätspiepser Erde, Masse. -
Seite 8: Auspacken Und Untersuchen
Messkategorie: V: Kategorie III 1000 Volt Wechselspannung und Gleichspannung und Kategorie IV 600 Volt Wechselspannung und Gleichspannung. A: Kategorie III 1000 Volt Wechselspannung und Gleichspannung und Kategorie IV 600 Volt Wechselspannung und Gleichspannung. Gemäß IEC61010-1 2. Ausgabe (2001) Messkategorie Messkategorie IV (CAT IV) für Messungen, die an der Quelle der Niederspannungsanlage durchgeführt werden. -
Seite 9: Bedienung
Wechselstrom - Bis 600 A (ACD-50NAV, ACD-51NAV, ACDC-52NAV) - Bis 1000 A (ACD-53NAV, ACDC-54NAV) o Gleichstrom - Bis 600 A (ACDC-52NAV) - Bis 1000 A (ACDC-54NAV) o Kapazität o Temperaturmessung in °C / °F (nur ACD-51NAV, ACDC-54NAV) - Temperaturadapter und -sonde enthalten o Gleichstrom-Mikroampere (nur ACD-51NAV) •... -
Seite 10: Durchführen Elementarer Messungen
Automatische Ausschaltung (APO) Nach 15 Minuten Leerlauf Das Messgerät kann durch Drehen aus der Position OFF in eine andere Position wieder eingeschaltet werden. Deaktivieren der automatischen Ausschaltung (APO): Auf der Navigator- Taste Abwärts verwenden und das Messgerät gleichzeitig aus der Position OFF in eine andere Position einschalten. -
Seite 11: Messen Von Spannung
Messen von Spannung WARNUNG � Zur Vermeidung von Stromschlag, Gefahr oder Beschädigung des Messgeräts keine Messungen vornehmen, die 1000 V Gleichspannung oder Wechselspannung eff. überschreiten können. Nicht mehr als 1000 V Gleichspannung oder Wechselspannung eff. an die Eingangsanschlüsse anlegen. Hinweis - Wenn die gemessene Spannung höher ist als 30 V Gleichspannung oder Wechselspannung eff., zeigt die Anzeige das Symbol... -
Seite 12: Messen Von Strom
�Messgerät ausschließlich hinter Griff-/Handschutz. halten. I+(-I)=0 - Keine Leiter in die Zange einführen, während das Messgerät eingeschaltet ist. - Das ACD-50NAV, ACD-51NAV und ACD-53NAV verfügen nur über Wechselstrommessmodus. - Automatische Taschenlampe bei Zangeneinsatz. VORSICHT � Keine Strommessungen mit den Zangenbacken vornehmen, wenn die... -
Seite 13: Auto Sense-Modus
AUTO SENSE-Modus: Anzeigemesswert ist der größere Wert von: Nur-Wechselstrom mit Effektivwert oder Gleichstromwert. AC-Modus: Nur-Wechselstrom mit Effektivwert (RMS). DC-Modus: Gleichstromwert. AC+DC-Modus: Wechselstrom+Gleichstrom Effektivwert (RMS). Hinweis: • Den Anzeiger AC, DC oder AC+DC auswählen und dann die Navigator-Taste drücken, um den AC/DC/AC+DC-Modus zu aktivieren. •... -
Seite 14: Einschaltstrom
Im PEAK HOLD-Modus ist das Messgerät aktiviert, um den positiven Spitzenwert und den negativen Spitzenwert festzuhalten. Im PEAK MAX- Modus wird der positive Spitzenwert angezeigt. Im PEAK MIN-Modus wird der negative Spitzenwert angezeigt. Einschaltstrom : (nur Wechselstrommodus) Wenn der zu messende Einschaltstrom mehr als 100 A Wechselstrom betragen kann, vor Aktivierung des Einschaltstroms den Bereich 600 A/1000 A auswählen. -
Seite 15: Dc A Zero
DC A ZERO (nur ACDC-52NAV, ACDC-54NAV) Die Backe vom Leiter entfernen. Die HOLD-Taste mehr als 2 Sekunden gedrückt halten, um die Restmagnetisierung zu kompensieren. HOLD > 2 Sek. HOLD - DC A Zero ist nur in den Modi AUTO SENSE, DC und AC+DC verfügbar. Messen von Frequenz (nur Wechselstrommodus) Den Anzeiger „Hz“... -
Seite 16: Thd-Messung (Oberschwingungsgehalt)
„MAXMIN“ „MAXMIN“ EINGABE MAXMIN > 2 Sek. „MAXMIN“ „MAXMIN“ Hinweis: • Die HOLD-Taste im MAX MIN-Modus drücken, um die Aktualisierung der Max.- und Min.-Werte durch das Messgerät zu stoppen. Wenn der HOLD-Modus im MAX MIN-Modus aktiviert ist, muss der HOLD- Modus vor dem MAX MIN-Modus deaktiviert werden. -
Seite 17: Messung Einer Einzelnen Oberschwingung (Nur Wechselstrommodus)
Messung einer einzelnen Oberschwingung (nur Wechselstrommodus) Den Anzeiger auswählen und dann die Navigator-Taste drücken, um den Einzel-Oberschwingungsmodus zu aktivieren. Um den Einzel- Oberschwingungsmodus zu beenden, die Navigator-Taste mehr als 2 Sekunden gedrückt halten. Hn=Effektivwert der einzelnen Oberschwingung ÷ Effektivwert der Grundschwingung ×... -
Seite 18: Messen Von Wirkleistung (W) / Leistungsfaktor (Pf)
• Das „+“-Symbol auf der Backe muss auf der Stromquellenseite liegen. • Im AUTO SENSE-Modus wird ACW/DCW angezeigt (je nachdem, ob das Messgerät Wechselstromfrequenz erkennt). • Das ACD-50NAV, ACD-51NAV und ACD-53NAV verfügen nur über Wechselstrommessmodus. Wirkleistungszeichen: Kein Zeichen: Gibt an, dass der Strom von der Stromquelle zur Last fließt. - Seite 19 2. Leistungsmessung - dreiphasig A. Dreiphasig, 3 Leiter symmetrisch/unsymmetrisch Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2. Die Navigator-Taste verwenden, um den W-Modus zu wählen. W=W1+W2 Verzweigung oder Stern Schwarz Schwarz B. Dreiphasig, 4 Leiter symmetrisch/unsymmetrisch Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2.
-
Seite 20: Phasendrehung
Phasendrehung Leitung 1 Leitung 2 Leitung 3 Hinweis: • Die drei Phasen der Stromquelle wie oben abgebildet anschließen. • Der Test ist nur verfügbar, während die Systemfrequenz stabil ist. Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2. Die Navigator-Taste verwenden, um den „ “-Modus zu wählen. -
Seite 21: Ohm-Messung
c) „- - - - “ bedeutet, dass die Leitungsphasen nicht bestimmt werden können. d) Falls LoU angezeigt wird, wurden die Messleitungen möglicherweise vor Abschluss der Messgerät-Testverfahren entfernt. Schritt 5. Um den Test zu wiederholen, die Navigator-Taste verwenden und den „ “-Modus erneut auswählen. -
Seite 22: Messen Von Kondensatorkapazität
Messen von Kondensatorkapazität Den Drehschalter in die Position schalten. Kapazität VORSICHT � Zur Vermeidung von Schaden am Messgerät oder an den zu prüfenden Geräten vor dem Messen von Kapazität den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen. Die Gleichspannungsfunktion verwenden, um zu bestätigen, dass der Kondensator entladen ist. -
Seite 23: Messen Von Temperatur °C/°F
Messen von Temperatur °C/°F (nur ACD-51NAV und ACDC-54NAV) Den Drehschalter in die Position schalten. EINGABE °F Entlüf- tung Sensor-Typ K oder Rohr Keine Hochspannungsmessungen vor °C/°F-Messungen durchführen, die Genauigkeit erfordern. -
Seite 24: Messen Von Μa
Messen von μA (nur ACD-51NAV) Den Drehschalter in die Position μA schalten. Trennen... -
Seite 25: Automatische/Manuelle Bereichswahl
Weitere Funktionen: AUTOMATISCHE/MANUELLE Bereichswahl Den Anzeiger RANGE auswählen und dann die Navigator-Taste drücken, um den Modus „Manuelle Bereichswahl“ zu aktivieren. Um in den Modus „Automatische Bereichswahl“ zurückzukehren, die Navigator-Taste mehr als 2 Sekunden gedrückt halten. Automatische Bereichswahl Manuelle Bereichswahl Bereich EINGABE Bereich Bereich... -
Seite 26: Voltsense
Voltsense Die rote rautenförmige LED leuchtet, wenn die Backen ein elektrisches Feld erkannt haben. Summer Das Messgerät piepst einmal für jeden gültigen Tastendruck und zweimal für jeden ungültigen Tastendruck. Einschaltoptionen Eine der folgenden Tasten drücken und das Messgerät gleichzeitig aus der Position OFF in eine andere Position einschalten. -
Seite 27: Technische Daten
Schaltkreise direkt mit Niederspannungsinstallation verbunden. Gebäudeinstallation. Quelle der Niederspannungsinstallation. Betriebshöhenlage: bis 2000 m Leiterdurchmesser: 37 mm für ACD-50NAV, ACD-51NAV, ACDC-52NAV 42 mm für ACD-53NAV, ACDC-54NAV Verschmutzungsgrad: 2 EMV: EN 61326-1 Stoß- und Vibrationsfestigkeit: Sinusschwingung gemäß MIL-T-28800F (5 ~ 55 Hz, 3 g max.) -
Seite 28: Elektrische Spezifikationen
50 ~ 60 Hz ± (1,5 % + 5 Stellen) ** AC A 61 ~ 400 Hz ± (5 % + 5 Stellen) ** 599,9 A / 999,9 A* * ACD-50NAV, ACD-51NAV: 599,9 A; ACD-53NAV: 999,9 A ** Gemessener Wert < 1000, 5 Stellen zur Genauigkeit hinzufügen. - Seite 29 * ACDC-52NAV: 599,9 A; ACDC-54NAV: 999,9 A ** Gemessener Wert < 1000, 5 Stellen zur Genauigkeit hinzufügen. Überlastschutz: 1000 A eff. Für ACD-53NAV, ACDC-54NAV 600 A eff. Für ACD-50NAV, ACD-51NAV, ACDC-52NAV Positionsfehler: ± 1 % von Messwert. Wechselstrom-Umwandlungstyp und zusätzliche Genauigkeit ist gleich wie Wechselspannung.
- Seite 30 20,0 ~ 999,99 Hz ± (0,5 % + 3 Stellen) 0,020 ~ 9,999 KHz Überlastschutz: 1000 V eff. 600 A eff. für ACD-50NAV, ACD-51NAV, ACDC-52NAV 1000 A eff. für ACD-53NAV, ACDC-54NAV Empfindlichkeit: 10 ~ 100 V eff. für AC 100 V Bereich 10 ~ 100 A eff.
- Seite 31 Bereich Genauigkeit* -1,00 ~ 0,00 ~1,00 ± 3°± 1 Stelle * ACA < 100 A, ± 2° zur Genauigkeit hinzufügen (Für ACD-50NAV, ACD-51NAV, ACD-53NAV) Überlastschutz: 1000 V eff. 600 A eff. für ACD-50NAV, ACD-51NAV, ACDC-52NAV 1000 A eff. für ACD-53NAV, ACDC-54NAV...
- Seite 32 (9) Widerstand und Kontinuität und Diode: ACD-50NAV, ACD-51NAV, ACDC-52NAV, ACD-53NAV, ACDC-54NAV Bereich Funktion Genauigkeit 999,9 e ± (1,0 % + 5 Stellen) Widerstand 9,999 ke ± (1,0 % + 3 Stellen) 99,99 ke 999,9 e Kontinuität ± (1,0 % + 5 Stellen)
-
Seite 33: Wartung Und Reparatur
(12) DC μA: ACD-51NAV Funktion Bereich Genauigkeit DCμA 999,9 μADC ± (1,7 % + 2 Stellen) * < 1000, 3 Stellen zur Genauigkeit hinzufügen. Überlastschutz: 1000 V eff. WARTUNG UND REPARATUR VORSICHT � Zur Vermeidung von Stromschlag vor dem Öffnen des Gehäuses das Messgerät von jeglichen Schaltkreisen trennen, die Messleitungen von den Eingangsbuchsen abnehmen und das Messgerät AUSSCHALTEN. - Seite 34 VORSICHT � Vor dem Öffnen der Batteriefachabdeckung bzw. des Messgerätgehäuses die Messleitungen vom Messgerät entfernen.
- Seite 36 Besuchen Sie www.amprobe.com für: • Katalog • Anwendungen • Technische Daten • Bedienungshandbücher Bitte recyceln...
