Montage et mise en service

•
Uniquement des électriciens qualifiés et formés
à la protection contre les explosions sont autorisés
à monter cet appareil et à le mettre en service.
•
L'appareil ne doit pas être démonté. L'enlèvement
temporaire du couvercle lors de l'installation de
l'appareil n'est pas concerné par cette restriction.
•
Raccordement du secteur et du moteur
Ouvrez le boîtier en desserrant les deux vis de
fermeture sur le couvercle.
Montez les deux entrées pour câbles et gaines
M 20x1,5 fournies aux endroits prévus à cet effet
sur la partie inférieure du boîtier (Figure 1).
Raccordez le secteur et le moteur dans le respect
du schéma des connexions (Figure 2). Vous
trouverez le schéma de branchement également
sur le côté intérieur du couvercle du boîtier.
Utilisez une seule gaine de conducteurs assemblés
pour le raccordement de la tension moteur et du
thermistor.
Le système de déclenchement à thermistor ne
doit être opéré que si le couvercle est monté et si
les entrées de câble et de gaine sont en place.
Caractéristiques des passe-câbles à vis et des vis
sur le couvercle du boîtier
– Passe-câbles à vis M 20x1,5 :
couples de démarrage: filetage de raccordement
4,0 Nm, vis de serrage 3,0 Nm.
Zone de serrage : 6 mm - 13 mm
– Vis sur le couvercle du boîtier :
Couple de serrage 1,3 Nm

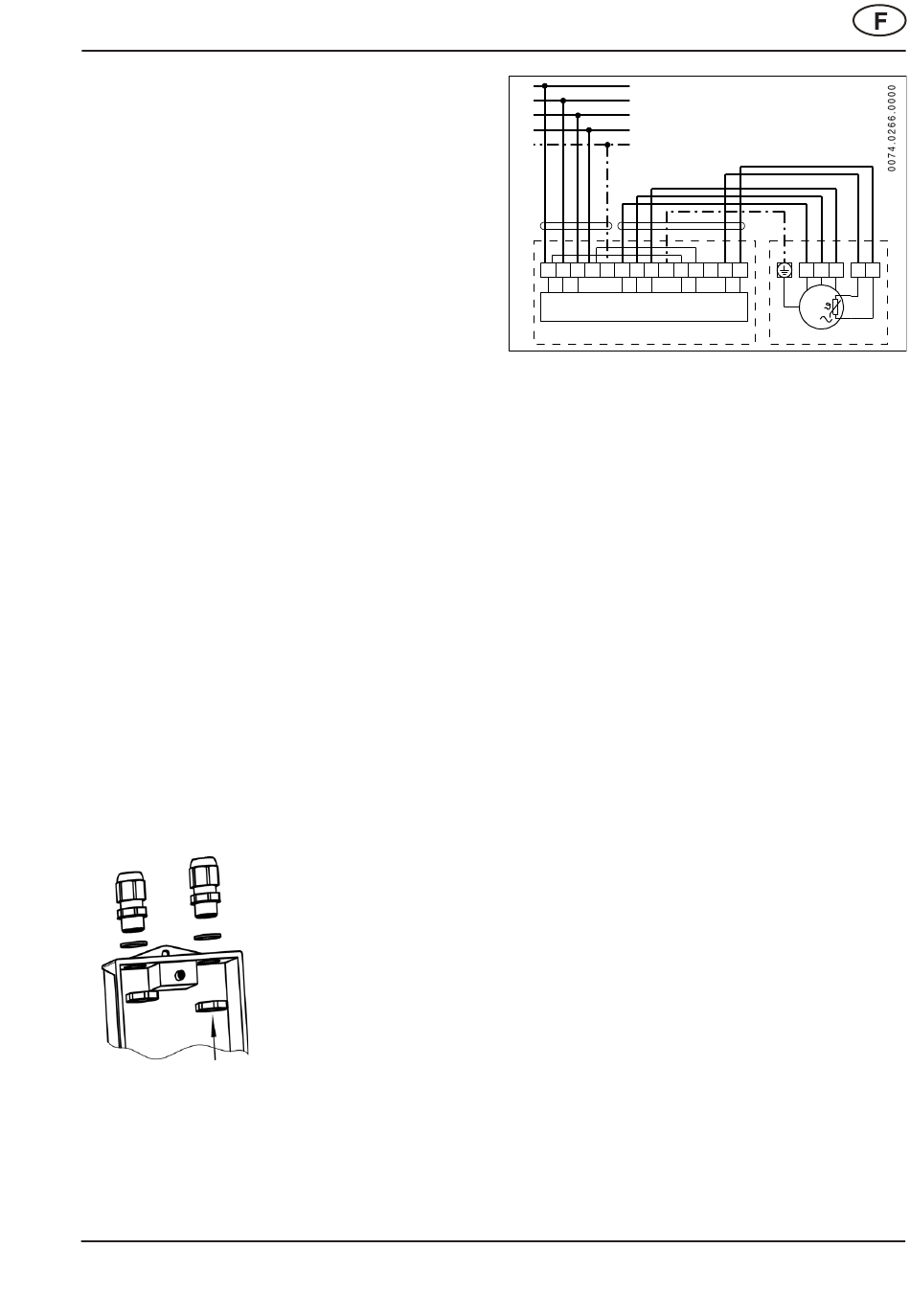

Figure 1: Montage des passe-câbles à vis
L 1
L 2
L 3
N
P E
Figure 2: Schéma de branchement
Entretien et élimination de pannes
•
Avant de commencer des travaux d'entretien, il
faut couper le système de déclenchement à
thermistor à tous pôles du secteur afin d'éviter
les risques émanant des éléments sous tension.
•
Dysfonctionnement
En cas de dysfonctionnements, vous devez
couper le système de déclenchement à thermistor
à tous pôles du secteur. Avant la remise en
service, vous devez faire déterminer et éliminer la
cause du dysfonctionnement par des techniciens
qualifiés.
•
Réparations
Seulement des techniciens qualifiés en matière
de protection contre les explosions sont
autorisés à effectuer des réparations sur le
système de déclenchement à thermistor. Pour
tous travaux de réparation, renvoyez le système
de déclenchement à thermistor à notre usine.
Elimination
Le système de déclenchement à thermistor contient
certaines matières recyclables et d'autres matières
qui ne doivent pas être mélangées aux déchets
résiduels. Eliminez l'appareil arrivé en fin de vie en
respectant les règlements qui s'appliquent à vous.
– Sous réserve de modification ! –
1 2 3 N P E 6 7 8 P E 1 0 N P E
M V S 6
1 3 1 4 1 2 3 5 6
M
3
M o t o r
7
