Montage en in gebruik nemen
•
Montage en in gebruik nemen mogen alleen
door in de explosiepreventie opgeleide, erkende
elektriciens worden uitgevoerd.
•
Het apparaat mag niet uit elkaar worden gehaald
Een uitzondering op deze beperking vormt het
tijdelijk verwijderen van het deksel tijdens de
installatie van het apparaat.
•
Aansluiting van het net en van de motor
Open het huis door de beide sluitschroeven op
het deksel los te draaien.
Monteer de beide bijgevoegde kabel- en
leidinginvoeren M 20x1,5 op de daarvoor best-
emde plaatsen op het onderste deel van het huis
(afbeelding 1).
Sluit het net en de motor met inachtneming van
het aansluitschema (afbeelding 2) aan. Het
aansluitschema bevindt zich ook op de binnenkant
van het deksel van het huis.
Gebruik een gemeenschappelijke mantelleiding
voor motorspanning en koude-draadaansluiting.
Het koude-draaduitschakelsysteem mag alleen
met gemonteerd deksel en met ingebouwde
kabel- en leidinginvoeren worden gebruikt.
Gegevens over de kabelschroefverbindingen en
de schroeven op het deksel van het huis:
– Kabelschroefverbindingen M 20x1,5:
Aanhaalmomenten: Aansluitschroef-
draad 4,0 Nm, aanzetschroef 3,0 Nm.
Klembereik: 6 mm - 13 mm
– Schroeven op het deksel van het huis:
Aanhaalmoment 1,3 Nm

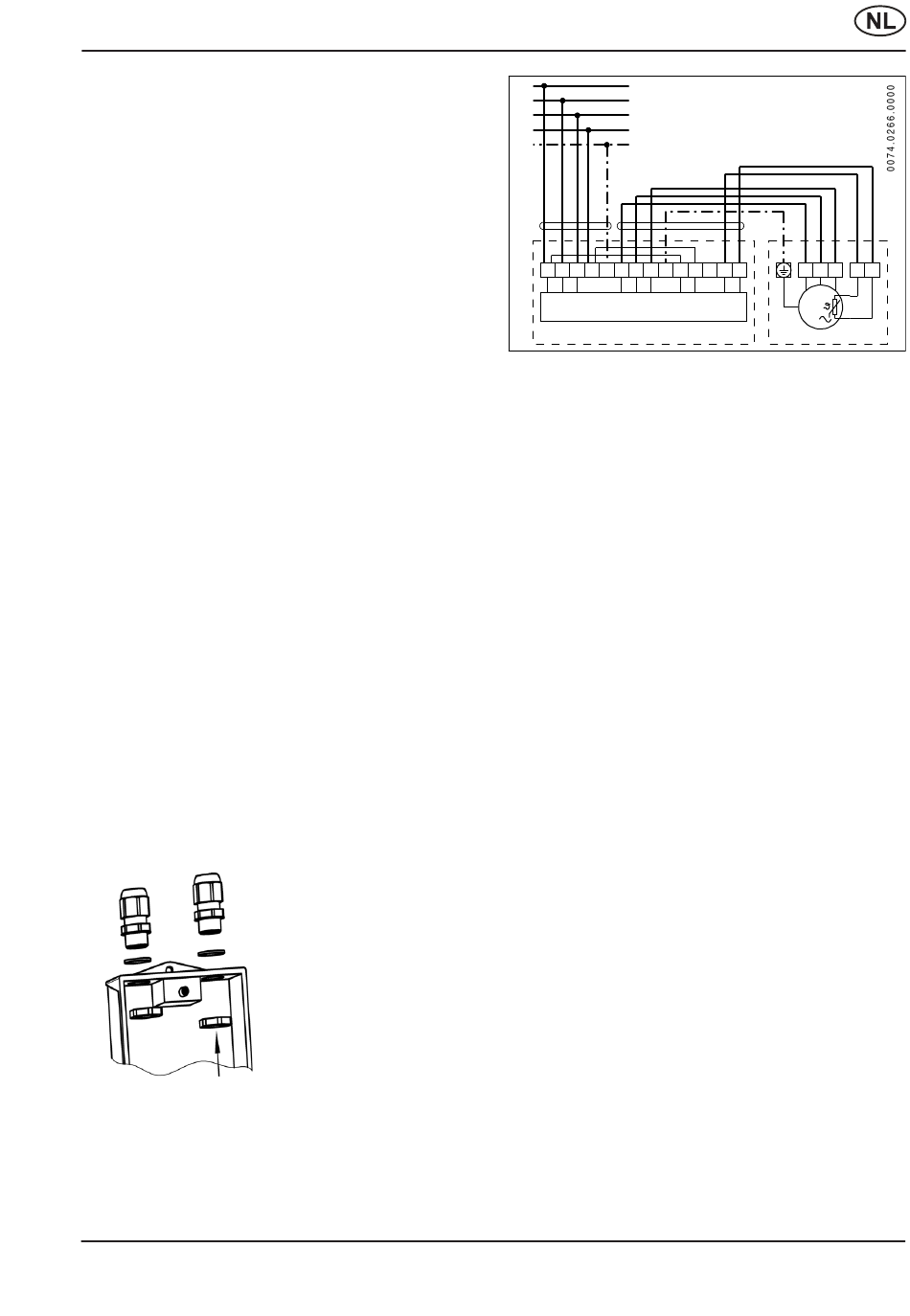

Afbeelding 1: Montage van de kabelschroef-
verbindingen
L 1
L 2
L 3
N
P E
Afbeelding 2: Aansluitschema
Onderhoud en het verhelpen van fouten
•
Vóór begin van de onderhoudswerkzaamheden
moet het koude-draaduitschakelsysteem met alle
polen van het net worden gescheiden om een
gevaar door onder spanning staande onderdelen
te voorkomen.
•
Gestoorde werking
Bij bedrijfsstoringen scheidt u de koude-
draaduitschakelsysteem met alle polen van het
net. Vóór het opnieuw inschakelen laat u de
oorzaak van de fout door een deskundige bepalen
en verhelpen.
•
Reparaties
Het koude-draaduitschakelsysteem mag alleen
door in explosiepreventie opgeleide deskundigen
worden gerepareerd. Stuur het koude-draad-
uitschakelsysteem voor alle reparaties naar onze
fabriek.
Afvalverwijdering
Het koude-draad-uitschakelsysteem bevat gedeel-
telijk recyclebare stoffen, gedeeltelijk substanties
die niet bij het restafval mogen komen. Voer het
apparaat na afloop van zijn levensduur volgens de
voor u geldende bepalingen af.
– Wijzigingen voorbehouden ! –
1 2 3 N P E 6 7 8 P E 1 0 N P E
M V S 6
1 3 1 4 1 2 3 5 6
M
3
M o t o r
