Montage- und Betriebsanleitung

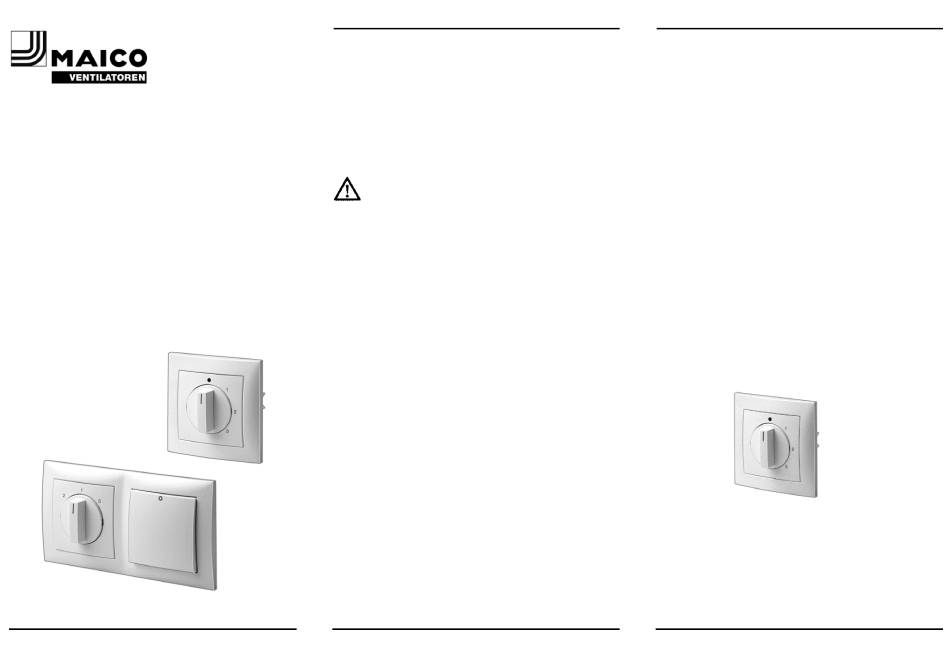

Dreistufenschalter DS 3N
Raumluftsteuerung RLS 3
www.maico-ventilatoren.com
Bestimmungsgemäßer Gebrauch
Dreistufiger Drehschalter bzw. dreistufige
Raumluftsteuerung zur Ansteuerung von
Ventilatoren oder Raumluftsystemen.
Schaltstufen Grund-, Normal- oder Volllast.
DS 3N mit zusätzlicher Nullstellung, RLS 3 mit
separatem, 2-poligen Ein-/Ausschalter (Wippe).
Sicherheitshinweise
● Elektrischer Anschluss und Reparaturen
nur durch Elektrofachkräfte zulässig.
Sie sind eine Elektrofachkraft, wenn Sie
aufgrund Ihrer fachlichen Ausbildung,
Schulung und Erfahrung die elektrischen
Anschlüsse gemäß beigefügten Schalt-
bildern fachgerecht und sicher ausführen
können, Risiken und Gefährdungen durch
Elektrizität erkennen und vermeiden
können.
● Gerät nur komplett montiert betreiben.
● Gerät auf keinen Fall in explosionsfähiger
Atmosphäre oder im Außenbereich ein-
setzen.
● Bei Elektroinstallation und Montage die
einschlägigen Vorschriften beachten,
besonders DIN VDE 0100 mit den
entsprechenden Teilen.
● Gerät nur Unterputz an einer fest verlegten
elektrischen Installation mit Leitungen vom
Typ NYM-O oder NYM-J (max. 1,5 mm²)
anschließen. Vorrichtung zur Trennung
vom Netz mit mind. 3 mm Kontaktöffnung
je Pol erforderlich.
● Vor Zugang zu den Anschlussklemmen alle
Versorgungsstromkreise abschalten.
Netzsicherung ausschalten, gegen Wieder-
einschalten sichern und ein Warnschild
sichtbar anbringen.
● Bei fehlerhafter Montage können Schäden
am Gerät, Brand oder andere Gefahren
entstehen.
● Diese Anleitung ist Bestandteil des Gerätes
und muss beim Kunden verbleiben.
Montage
Norm Unterputzdose(n) montieren und
Anschlussleitungen zuführen. DS 3N bzw.
RLS 3 gemäß dem zugehörigen Schaltbild
elektrisch verdrahten und mit der Unter-
putzdose verschrauben. Schutzblende
anbringen und Drehschalter bzw. Wippe
aufstecken. Technische Daten beachten.
Funktion in allen Laststufen testen.
DS 3N Dreistufenschalter mit Nullstellung
Technische Daten
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Maximalbelastung 16 A
Schutzart IP 30
Maße (BxHxT) 80x80x32 mm
