Montaje y puesta en servicio

•
El montaje y la puesta en servicio deben ser
efectuados únicamente por técnicos electricistas
cualificados para trabajos en atmósferas
potencialmente explosivas.
•
El aparato no debe ser desmontado. Se exceptúa
de lo anterior la retirada momentánea de la
cubierta durante la instalación del sistema.
•
Conexión de la red y del motor
Abra la carcasa aflojando los dos tornillos de cierre
de la tapa.
Monte en las posiciones designadas de la base
de la carcasa (Fig. 1) los dos prensaestopas M
20x1,5 que se entregan.
Conecte la red y el motor de acuerdo con el
esquema de conexiones (Fig. 2). El esquema de
conexiones está situado en la cara interior de la
tapa de la carcasa.
Utilice un cable forrado común para la tensión del
motor y la conexión del termistor.
El sistema disparador de termistor debe ser utilizado
únicamente con la tapa y los prensaestopas
montados.
Datos de los prensaestopas y los tornillos de la
tapa de la carcasa:
– Prensaestopas M 20 x 1,5:
Par de apriete: rosca de conexión 4,0 Nm,
tornillo de presión 3,0 Nm
Zona de empalme: 6 mm - 13 mm
– Tornillos en la tapa de la carcasa:
Par de apriete 1,3 Nm

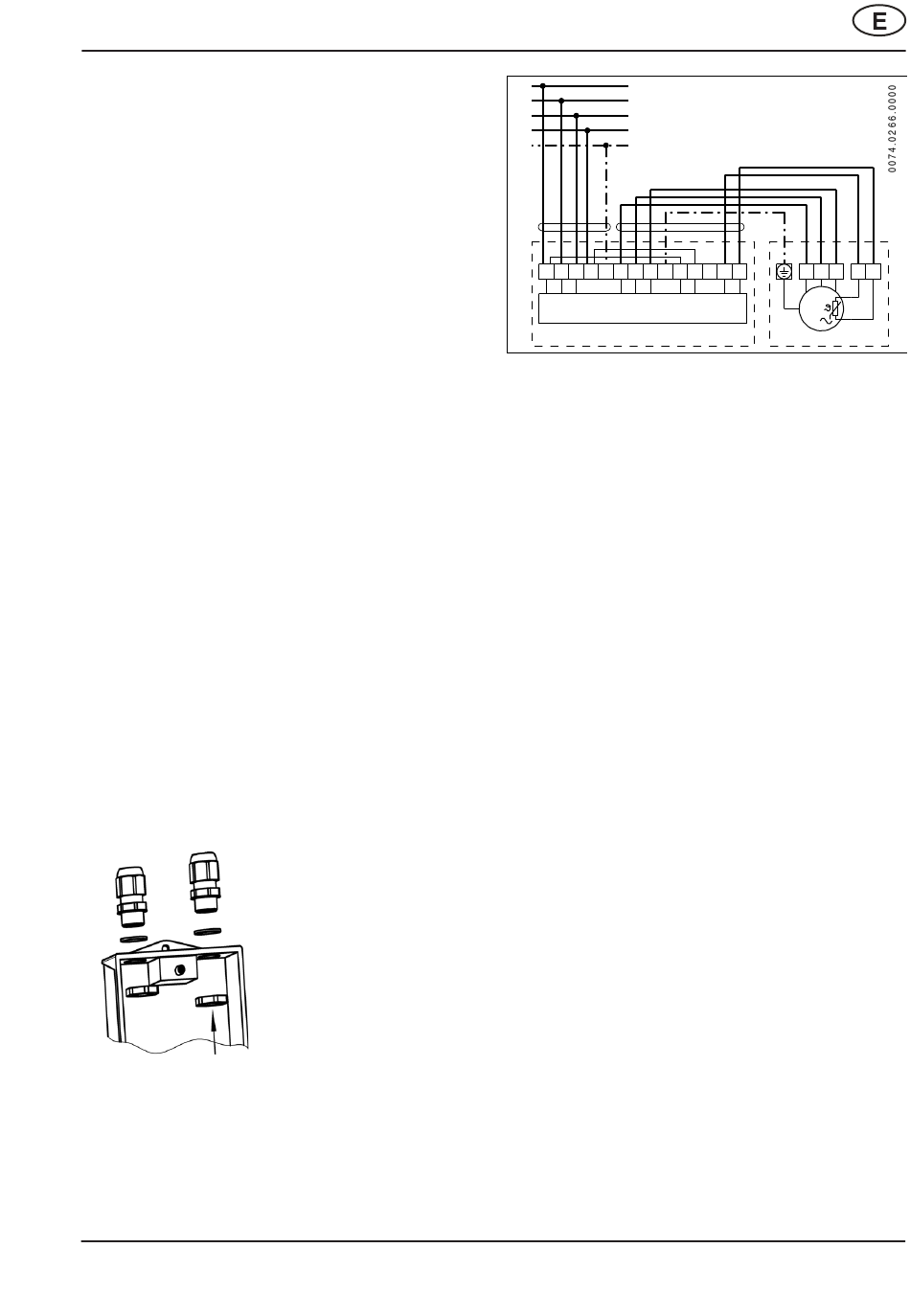

Fig. 1: Montaje de los prensaestopas
– Sujeto a modificaciones sin previo aviso ! –
L 1
L 2
L 3
N
P E
1 2 3 N P E 6 7 8 P E 1 0
M V S 6
Fig. 2: Diagrama de conexión
Mantenimiento y solución de problemas
•
El sistema disparador de termistor debe
desconectarse completamente de la red antes
de iniciar los trabajos de mantenimiento para
evitar riesgos por piezas bajo tensión.
•
Fallos de funcionamiento
En caso de problemas de funcionamiento
desconecte completamente de la red el sistema
disparador de termistor. El problema debe ser
diagnosticado y solucionado por un técnico
especializado antes de una nueva puesta en
marcha.
•
Reparaciones
El sistema disparador de termistor debe ser
reparado únicamente por técnicos con
experiencia en atmósferas potencialmente
explosivas. Para cualquier reparación envíenos
a fábrica el sistema disparador de termistor.
Eliminación
El sistema disparador de termistor contiene en parte
materiales reciclables y en parte substancias que no
deben eliminarse con la basura doméstica. Elimine
el aparato de acuerdo con la normativa vigente una
vez concluida la vida útil del mismo.
N P E 1 3 1 4 1 2 3 5 6
M
3
M o t o r
