Montering och driftstart
•
Montering och driftstart får endast utföras av
behörig elpersonal som har utbildats i
explosionsskydd.
•
Utrustningen får inte tas isär. Det enda undan-
taget från detta förbud utgör tillfällig demontering
av locket när utrustningen ska installeras.
•
Anslutning nät och motor
Öppna huset genom att lossa på de båda skruvarna
på locket.
Montera de båda medföljande kabel- och
ledningsgenomföringar M 20x1,5 vid avsedda
ställen på husets underdel (bild 1).
Anslut nätet och motorn med ledning av
anslutnings-kopplingsbilden (bild 2). Kopplings-
bilden befinner sig på insidan av husets locks.
Använd en gemensam mantlad ledning för
motorspänning och kalledarens anslutning.
Kalledar-utlösningssystemet får endast tas i drift
om locket har monterats och kabel- och
ledningsgenomföringarna har satts in.
Data för kabelförskruvningar och skruvar vid husets
lock:
– Kabelförskruvningar M 25 x 1,5:
Åtdragningsmoment:
Anslutningsgänga 4,0 Nm, tryckskruv 3,0 Nm.
Klämningsintervall: 6 mm - 13 mm
– Skruvar på husets lock:
Åtdragningsmoment 1,3 Nm

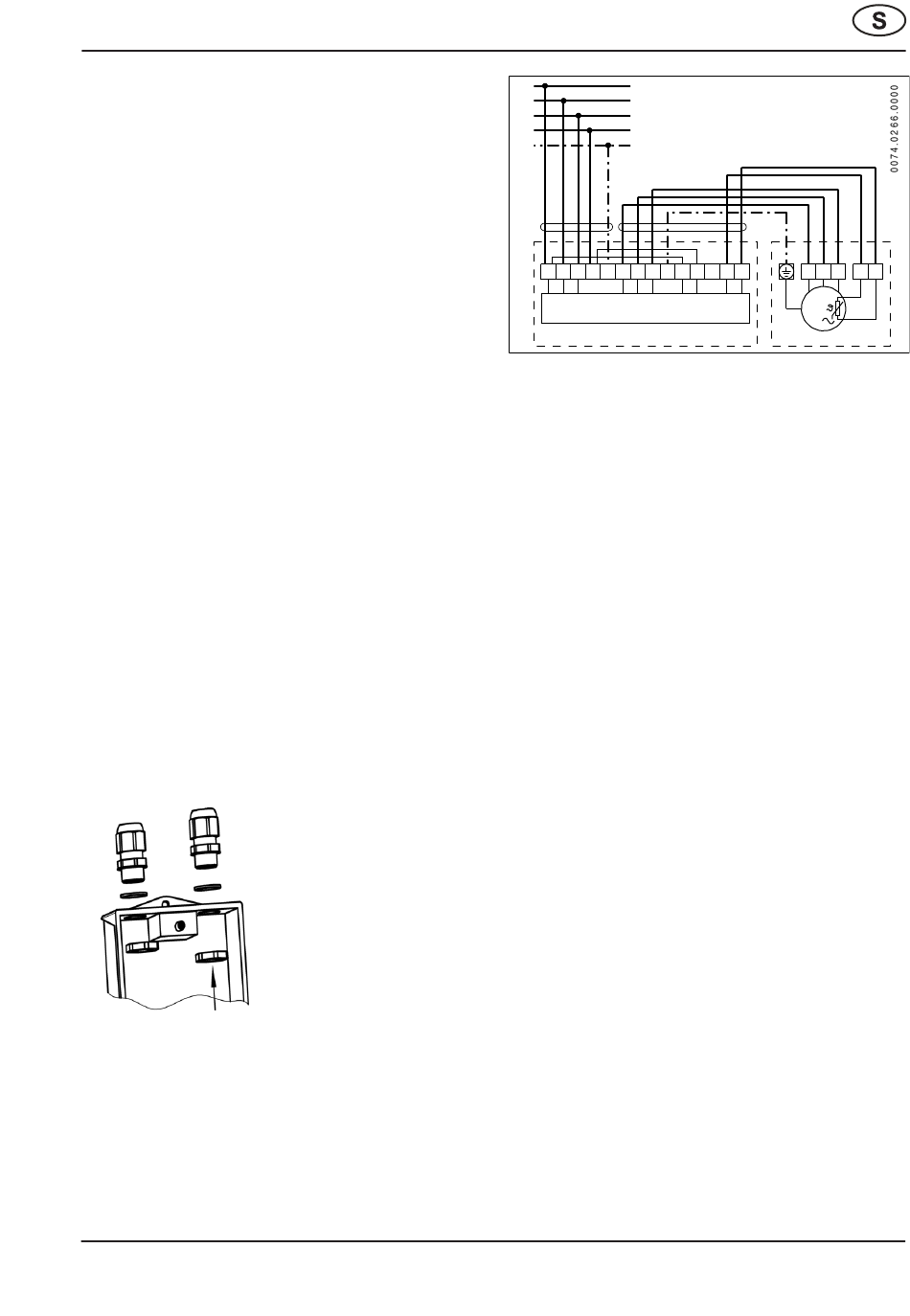

Bild 1: Montering av kabelförskruvningar
L 1
L 2
L 3
N
P E
Bild 2: Anslutnings-kopplingsbild
Underhåll och avhjälpande av störningar
•
•
•
Avfallshantering
Kalledar-utlösningssystemet innehåller dels
återvinningsbart material, dels substanser som inte
får kastas i de normala soporna. Avfallshantera
utrustningen enligt gällande bestämmelser efter att
den tekniska livslängden har löpt ut.
– Med reservation för ändringar ! –
1 2 3 N P E 6 7 8 P E 1 0 N P E
M V S 6
Innan underhåll utförs ska kalledar-utlösnings-
systemet åtskiljas från nätet för att undvika faror
som kan uppstå av spänningsförande delar.
Störningar vid drift
Åtskilj kalledar-utlösningssystemets alla poler från
nätet om driftstörningar uppstår. Låt behörig per-
sonal lokalisera och åtgärda störningen innan
fläkten kopplas in på nytt.
Reparationer
Kalledar-utlösningssystemet får endast repareras
av behörig personal som har utbildats i
explosionsskydd. Skicka alltid in kalledar-
utlösningssystemet till vår fabrik för reparation.
