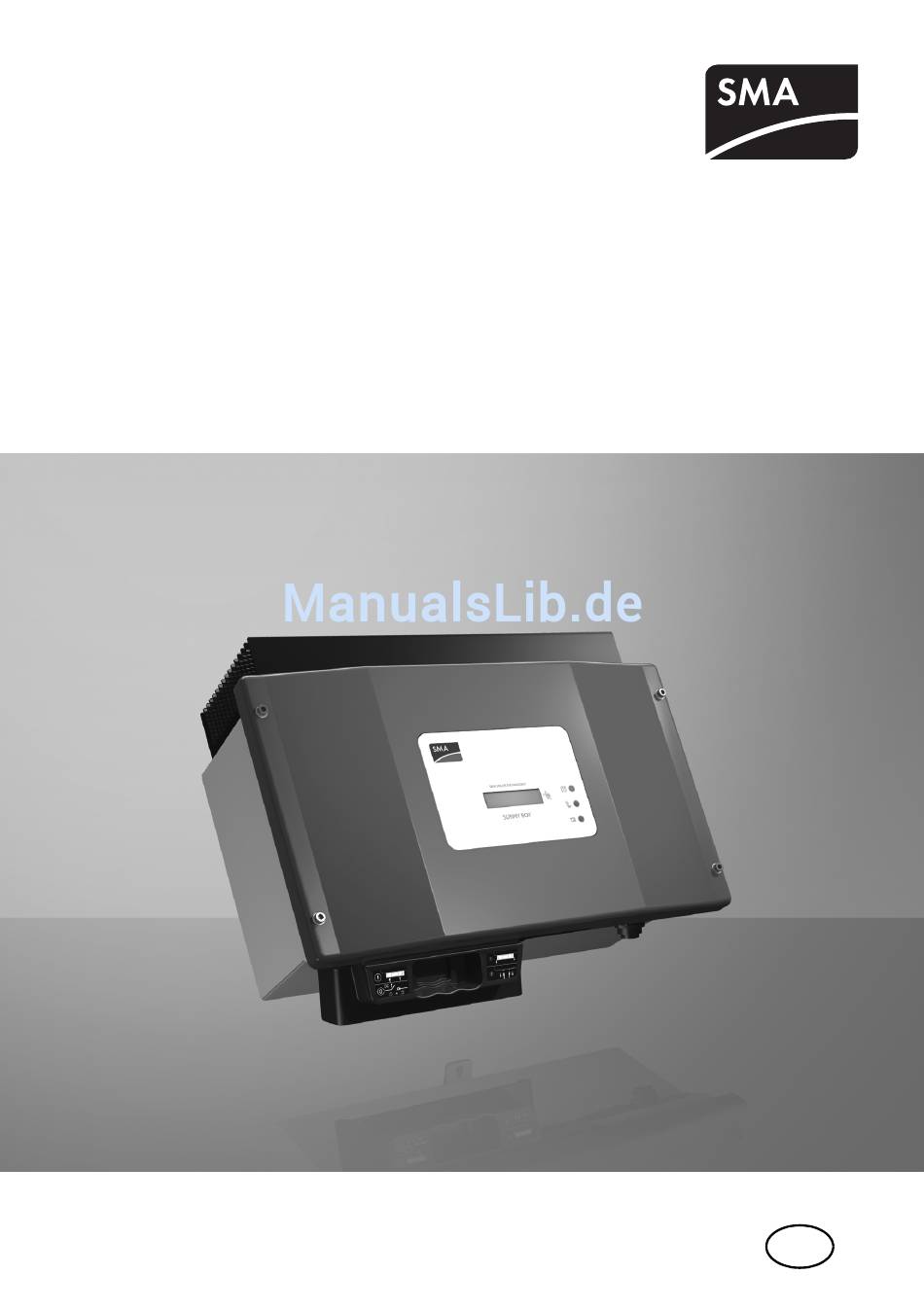

- Seite 1 PV-Wechselrichter SUNNY BOY 1200/1700 Installationsanleitung SB12-17-IA-de-52 | IMDE-SB11_17 | Version 5.2...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 6 Gültigkeitsbereich ........6 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Display-Sprache einstellen ......27 Anschluss des PV-Generator (DC)..... . . 28 5.4.1...
- Seite 5 11.1 Sunny Boy 1200 ........62 11.2...
-
Seite 6: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche folgender SMA Wechselrichter: • Sunny Boy 1200 (SB 1200) • Sunny Boy 1700 (SB 1700) Bewahren Sie diese Anleitung jederzeit zugänglich auf. 1.2 Zielgruppe Diese Anleitung ist für ausgebildete Elektrofachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen. -
Seite 7: Verwendete Symbole
SMA Solar Technology AG Hinweise zu dieser Anleitung 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 8: Sicherheit
Verwenden Sie den Sunny Boy nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten am Sunny Boy sowie der Einbau von Bauteilen, die nicht ausdrücklich von SMA Solar Technology AG empfohlen oder vertrieben werden, lassen die Gewährleistungsansprüche und die Betriebserlaubnis erlöschen. -
Seite 9: Zugelassene Länder
SMA Solar Technology AG Sicherheit Zugelassene Länder Der Sunny Boy 1200/1700 erfüllt mit den entsprechenden Einstellungen die Anforderungen der folgenden Normen und Richtlinien (Stand: 12/2010): SB 1200 SB 1700 • AS4777 (2005) • AS4777 (2005) • C10/C11 (05.2009) • C10/C11 (05.2009) •... -
Seite 10: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselricher! • Alle Arbeiten am Wechselricher dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. GEFAHR! Verbrennungsgefahr durch heiße Gehäuseteile! • Gehäusekorpus während des Betriebs nicht berühren. • Während des Betriebs nur den Deckel berühren. -
Seite 11: Erklärung Der Symbole
Erdung des PV-Generators Beachten Sie die örtlichen Vorschriften für die Erdung der Module und des PV-Generators. SMA Solar Technology AG empfiehlt, das Generatorgestell und andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz für die Anlage und für Personen zu erhalten. -
Seite 12: Symbole Auf Dem Typenschild
Sicherheit SMA Solar Technology AG 2.3.2 Symbole auf dem Typenschild Symbol Erklärung Warnung vor gefährlicher elektrischer Spannung. Der Wechselrichter arbeitet mit hohen Spannungen. Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. Warnung vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. -
Seite 13: Auspacken
SMA Solar Technology AG Auspacken 3 Auspacken 3.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Sunny Boy Wandhalterung Electronic Solar Switch (ESS) DC-Steckverbinder (2 x Plus, 2 x Minus) Dichtstopfen für die DC-Steckverbinder... -
Seite 14: Wechselrichter Identifizieren
Auspacken SMA Solar Technology AG 3.2 Wechselrichter identifizieren Sie können den Wechselrichter anhand des Typenschilds identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild finden Sie unter anderem den Typ (Type /Model) und die Seriennummer (Serial No.) des Wechselrichters sowie gerätespezifische Kenndaten. -
Seite 15: Montage
SMA Solar Technology AG Montage 4 Montage 4.1 Sicherheit GEFAHR! Lebensgefahr durch Feuer oder Explosionen! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. -
Seite 16: Mehrere Installierte Wechselrichter In Bereichen Mit Hohen Umgebungstemperaturen
Montage SMA Solar Technology AG • Anschlussbereich muss nach unten zeigen. • Nicht nach vorne geneigt montieren. • Nicht liegend montieren. • Nicht seitlich geneigt montieren. • Montage in Augenhöhe, um Betriebszustände ablesen zu können. • Umgebungstemperatur sollte unter 40 °C liegen, um einen optimalen Betrieb zu gewährleisten. -
Seite 17: Wechselrichter Mit Wandhalterung Montieren
SMA Solar Technology AG Montage 4.3 Wechselrichter mit Wandhalterung montieren VORSICHT! Verletzungsgefahr durch hohes Gewicht des Wechselrichters! • Gewicht des Wechselrichters von ca. 25 kg für die Montage beachten. • Dem Untergrund entsprechendes Befestigungsmaterial für die Montage der Wandhalterung verwenden. 1. Wandhalterung als Bohrschablone verwenden und Position der Bohrlöcher markieren. - Seite 18 Montage SMA Solar Technology AG 3. Den Wechselrichter mit seinen oberen Befestigungslaschen so in die Wandhalterung einhängen, dass ein seitliches Verschieben aus der Wandhalterung nicht möglich ist. 4. Wenn im Installationsland ein zweiter Schutzleiter vorgeschrieben ist, den Wechselrichter erden und gegen Ausheben sichern, wie in Kapitel 5.2.3 „Zusätzliche Erdung anschließen“...
-
Seite 19: Elektrischer Anschluss
SMA Solar Technology AG Elektrischer Anschluss 5 Elektrischer Anschluss ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. 5.1 Übersicht des Anschlussbereichs 5.1.1 Außenansicht Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des Wechselrichters. -
Seite 20: Innenansicht
Elektrischer Anschluss SMA Solar Technology AG 5.1.2 Innenansicht Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten Wechselrichters: Objekt Beschreibung Varistoren Anschlussbereich und Steckplätze für die optionale Kommunikation über RS485 oder Funk Display PE-Anschlusskabel für den Deckel LEDs zur Betriebszustandsanzeige Buchse für AC-Anschluss... -
Seite 21: Anschluss An Das Öffentliche Netz (Ac)
SMA Solar Technology AG Elektrischer Anschluss 5.2 Anschluss an das öffentliche Netz (AC) 5.2.1 Bedingungen für den AC-Anschluss Anschlussbedingungen des Netzbetreibers Anschlussbedingungen Ihres Netzbetreibers beachten! Leitungsauslegung Dimensionieren Sie den Leiterquerschnitt so, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die maximalen Leitungslängen in Abhängigkeit vom Leiterquerschnitt sind in der folgenden Tabelle... -
Seite 22: Lasttrenneinrichtung
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in Kapitel 11 „Technische Daten“ (Seite 62). Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden Sie in der Technischen Information „Leitungsschutzschalter“, die im Downloadbereich von SMA Solar Technology AG unter www.SMA.de zur Verfügung steht. GEFAHR! -
Seite 23: Wechselrichter An Das Öffentliche Netz (Ac) Anschließen
“ auf dem Typenschild vergleichen. AC nom Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. 3. Den Leitungsschutzschalter ausschalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. -
Seite 24: Eingesetzte Vorgehensweise Größe
Elektrischer Anschluss SMA Solar Technology AG 7. Druckschraube bzw. Kabelverschraubung und Gewindehülse über AC-Leitung führen. Eingesetzte Vorgehensweise Größe PG13,5 • Dichtungsring in Klemmkorb drücken. • Druckschraube PG13,5 und Klemmkorb inklusive Dichtungsring über AC‑Leitung führen. • Gewindehülse über AC‑Leitung führen. PG16 •... - Seite 25 SMA Solar Technology AG Elektrischer Anschluss 13. Gewindehülse auf Buchseneinsatz drehen. 14. Druckschraube bzw. Kabelverschraubung fest auf Gewindehülse drehen. Eingesetzte Vorgehensweise Größe PG13,5 Der Klemmkorb inklusive Dichtungsring drückt sich dabei in die Gewindehülse und ist nicht mehr sichtbar. PG16 • Überwurfmutter der Kabelverschraubung festdrehen.
-
Seite 26: Zusätzliche Erdung Anschließen
Elektrischer Anschluss SMA Solar Technology AG 5.2.3 Zusätzliche Erdung anschließen Wenn ein zweiter Schutzleiter, eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist, können Sie den Wechselrichter zusätzlich am Gehäuse erden. Übersicht zusätzliche Erdung Objekt Beschreibung M6x12 Zylinderschraube (im Lieferumfang enthalten) Unterlegscheibe... -
Seite 27: Display-Sprache Einstellen
SMA Solar Technology AG Elektrischer Anschluss 5.3 Display-Sprache einstellen Sie können die Ausgabesprache des Display mit den Schaltern auf der Unterseite der Display- Baugruppe im Inneren des Wechselrichters einstellen. Vorgehensweise 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) beschrieben. -
Seite 28: Anschluss Des Pv-Generator (Dc)
Elektrischer Anschluss SMA Solar Technology AG 5.4 Anschluss des PV-Generator (DC) 5.4.1 Bedingungen für den DC-Anschluss Verwendung von Adaptersteckern Adapterstecker (Y-Stecker) dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei zugänglich sein. • DC-Stromkreis darf nicht über Adapterstecker unterbrochen werden. • Vorgehensweise zum Freischalten des Wechselrichters beachten, wie in Kapitel 7.2 „Wechselrichter öffnen“... -
Seite 29: Dc-Steckverbinder Konfektionieren
SMA Solar Technology AG Elektrischer Anschluss 5.4.2 DC-Steckverbinder konfektionieren Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet. - Seite 30 Elektrischer Anschluss SMA Solar Technology AG Ergebnis Maßnahme ☑ Wenn die Leiter nicht in der Kammer zu • Den Klemmbügel lösen. Dabei einen sehen sind, sitzt die Leitung nicht korrekt. Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. • Leitung entnehmen und erneut mit Punkt 1 beginnen.
-
Seite 31: Dc-Steckverbinder Öffnen
SMA Solar Technology AG Elektrischer Anschluss 5.4.3 DC-Steckverbinder öffnen 1. Verschraubung aufdrehen. 2. Den Stecker entriegeln: Einen Schraubendreher in die seitliche Verrastung einhaken und aufhebeln. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. -
Seite 32: Pv-Generator (Dc) Anschließen
Elektrischer Anschluss SMA Solar Technology AG 5.4.4 PV-Generator (DC) anschließen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter ausgeschaltet ist. ACHTUNG! Zerstörung des Messgeräts durch zu hohe Spannungen! • Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V einsetzen. -
Seite 33: Lebensgefahr Durch Stromschlag
SMA Solar Technology AG Elektrischer Anschluss ACHTUNG! Zerstörung des Wechselrichters durch Überschreitung der maximalen Eingangsspannung! Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des Wechselrichters, so kann dieser durch Überspannung zerstört werden. Alle Gewährleistungsansprüche erlöschen. • Keine Strings mit einer höheren Leerlaufspannung als die maximale Eingangsspannung an den Wechselrichter anschließen. - Seite 34 Elektrischer Anschluss SMA Solar Technology AG – Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken. 7. Electronic Solar Switch auf Abnutzung prüfen, wie in Kapitel 8.1 „Electronic Solar Switch auf Abnutzung prüfen“ (Seite 49) beschrieben und wieder fest aufstecken.
-
Seite 35: Kommunikation
Ändern von netzrelevanten Parametern und Länderparametern Um netzrelevante Parameter zu ändern, benötigen Sie einen persönlichen Zugangscode, den so genannten SMA Grid Guard Code. Das Antragsformular für den persönlichen Zugangscode finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Zertifikat“ des jeweiligen Wechselrichters. -
Seite 36: Inselnetzbetrieb Einstellen
Elektrischer Anschluss SMA Solar Technology AG 5.6.2 Inselnetzbetrieb einstellen Um den Wechselrichter in einem Inselnetz-System mit Sunny Island zu betreiben, müssen Sie den Parameter „Default“ auf Inselnetzbetrieb („OFF-Grid“) einstellen. Sie haben verschiedene Möglichkeiten, den Wechselrichter auf Inselnetzbetrieb einzustellen: • Einstellung über Sunny WebBox oder •... -
Seite 37: Inbetriebnahme
SMA Solar Technology AG Inbetriebnahme 6 Inbetriebnahme 6.1 Wechselrichter in Betrieb nehmen 1. Vor der Inbetriebnahme folgende Voraussetzungen prüfen: – Fester Sitz des Wechselrichters – Korrekt angeschlossene AC-Leitung (Netz) – Vollständig angeschlossene DC-Leitungen (PV-Strings) – Nicht benötigte DC-Eingänge sind mit den zugehörigen DC-Steckverbindern und Dichtstopfen verschlossen –... -
Seite 38: Display-Meldungen Während Der Initialisierung
Inbetriebnahme SMA Solar Technology AG 6.2 Display-Meldungen während der Initialisierung • Nach dem Start des Wechselrichters zeigt das Display den Wechselrichtertyp an. • Nach 5 Sekunden oder erneutem Klopfen an den Gehäusedeckel wird die Firmware-Version der internen Prozessoren angezeigt. • Nach weiteren 5 Sekunden oder erneutem Klopfen wird die eingestellte Ländernorm angezeigt... -
Seite 39: Selbsttest Nach Dk 5940, Ed. 2.2 (Nur Für Italien)
SMA Solar Technology AG Inbetriebnahme 6.3 Selbsttest nach DK 5940, Ed. 2.2 (nur für Italien) 6.3.1 Start des Selbsttests durch Klopfen Sie können die Überprüfung der Abschaltzeiten durch das Klopfen auf den Gehäusedeckel starten. Voraussetzung hierfür ist, dass die Ländereinstellung des Wechselrichters auf Italien (IT/DK5940) oder „trimmed“... -
Seite 40: Überspannungstest
Inbetriebnahme SMA Solar Technology AG Überspannungstest Der Wechselrichter beginnt mit dem Überspannungstest. Während der Testsequenz wird die verwendete Spannungsgrenze im Display des Wechselrichters angezeigt. Die Spannungsgrenze wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt. -
Seite 41: Unterspannungstest
SMA Solar Technology AG Inbetriebnahme Unterspannungstest Nach dem Überspannungstest macht der Wechselrichter den Unterspannungstest. Während der Testsequenz wird der aktuelle Kalibrierwert der Spannungsgrenze im Display des Wechselrichters angezeigt. Die Spannungsgrenze wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt. -
Seite 42: Maximale Frequenz
Inbetriebnahme SMA Solar Technology AG Maximale Frequenz Als Drittes testet der Wechselrichter die maximale Frequenz. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Die Frequenzgrenze wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt. - Seite 43 SMA Solar Technology AG Inbetriebnahme Minimale Frequenz Zuletzt testet der Wechselrichter die minimale Frequenz. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Die Frequenzgrenze wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt.
-
Seite 44: Öffnen Und Schließen
Öffnen und Schließen SMA Solar Technology AG 7 Öffnen und Schließen 7.1 Sicherheit GEFAHR! Lebensgefahr durch Stromschlag! Vor Öffnen des Wechselrichters Folgendes beachten: • Spannungsfreiheit auf der AC-Seite sicherstellen. • Stromfreiheit und Spannungsfreiheit auf der DC-Seite sicherstellen. ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch elektrostatische Entladung... - Seite 45 SMA Solar Technology AG Öffnen und Schließen 4. Alle DC-Steckverbinder entriegeln. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. – Den Schraubendreher in einen der seitlichen Schlitze einführen (1). – DC-Steckverbinder abziehen (2). GEFAHR! Lebensgefahr durch unsicheres Trennen vom PV-Generator! Eine sichere Trennung vom PV-Generator ist erst nach Abziehen des Electronic Solar Switch und aller DC-Steckverbinder gewährleistet.
- Seite 46 Öffnen und Schließen SMA Solar Technology AG GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! Die Kondensatoren im Wechselrichter benötigen 15 Minuten, um sich zu entladen. • 15 Minuten vor Öffnen des Wechselrichters warten. 7. Spannungsfreiheit an den DC-Steckern am Wechselrichter feststellen.
-
Seite 47: Wechselrichter Schließen
SMA Solar Technology AG Öffnen und Schließen 7.3 Wechselrichter schließen 1. Die Schutzleiter (PE)-Verbindung zum Gehäusedeckel herstellen. 2. Den Gehäusedeckel des Wechselrichters durch gleichmäßiges Festziehen der 4 Deckelschrauben befestigen. 3. Die DC-Steckverbinder auf richtige Polarität prüfen und anschließen. Zum Entriegeln der DC-Steckverbinder siehe. Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) 4. - Seite 48 Öffnen und Schließen SMA Solar Technology AG 6. Electronic Solar Switch auf Abnutzung prüfen, wie in Kapitel 8.1 „Electronic Solar Switch auf Abnutzung prüfen“ (Seite 49) beschrieben und wieder fest aufstecken. ACHTUNG! Beschädigung des Wechselrichers durch Eindringen von Feuchtigkeit und Staub! Wenn der Electronic Solar Switch während des Betriebs nicht oder nicht korrekt aufgesteckt ist, kann Feuchtigkeit und Staub in den Wechselrichter eindringen.
-
Seite 49: Wartung Und Reinigung
SMA Solar Technology AG Wartung und Reinigung 8 Wartung und Reinigung Prüfen Sie in regelmäßigen Abständen den ordnungsgemäßen Betrieb des Wechselrichters. Verunreinigungen, wie z. B. Staub oder Blütenflug, können einen Wärmestau verursachen, der zu Ertragseinbußen führen kann. Kontrollieren Sie zusätzlich den Wechselrichter und die Kabel auf äußerlich sichtbare Beschädigungen. - Seite 50 Wartung und Reinigung SMA Solar Technology AG Ergebnis Maßnahme ☑ Die Metallzungen im Electronic Solar Der Electronic Solar Switch kann die DC-Seite Switch sind bräunlich verfärbt oder nicht mehr zuverlässig trennen. durchgebrannt (A). 1. Griff des Electronic Solar Switch oder...
-
Seite 51: Fehlersuche
Fehlersuche 9 Fehlersuche Wenn der Wechselrichter andere Blinkcodes oder Störungsmeldungen anzeigt, als im Folgenden beschrieben, wenden Sie sich an die SMA Serviceline. In der mitgelieferten Bedienungsanleitung finden Sie die Beschreibung der Display-Meldungen im Betrieb, der Statusmeldungen und Messkanäle. Nehmen Sie keine Reparaturen vor, die hier nicht beschrieben sind, sondern nutzen Sie den 24‑Stunden-Austauschservice (der Wechselrichter wird innerhalb von 24 Stunden versandfertig... -
Seite 52: Störungsmeldungen
PV-Generator anschließen, wie in Kapitel 5.4 „Anschluss des PV-Generator (DC)“ (Seite 28) beschrieben. Wiederholt sich die Meldung, Wechselrichter erneut trennen und die SMA Serviceline kontaktieren (siehe Kapitel 13 „Kontakt“ (Seite 69)). ACVtgRPro Der 10 Minuten Mittelwert der Netzspannung hat den zulässigen Bereich verlassen. Dies kann folgende Ursachen haben: •... - Seite 53 Beschreibung und Abhilfemaßnahme Bfr-Srr Interne Messvergleichsstörung oder Hardwaredefekt. Abhilfe • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. EEPROM Übergangsstörung während des Lesens oder Schreibens von Daten aus dem EEPROM, die Daten sind nicht relevant für den sicheren Betrieb. Diese Störung hat keinen Einfluss auf die Leistung des Wechselrichters.
- Seite 54 Netzüberwachung auftritt. Wenn „Offset“ als Fehler angezeigt wird, dann liegt eine Störung in der Messwerterfassung vor. Abhilfe • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. Riso Die elektrische Isolierung der PV-Anlage gegen Erde ist defekt. Der Widerstand zwischen dem DC-Plus- und/oder DC-Minus-Anschluss und der Erde ist außerhalb eines definierten Grenzbereichs.
-
Seite 55: Rote Led Leuchtet Dauerhaft
Interne Programmablauf-Störung. Abhilfe Watchdog Srr • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. 9.3 Rote LED leuchtet dauerhaft Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, dann liegt ein Erdschluss im PV-Generator vor oder mindestens einer der Varistoren für den Überspannungsschutz ist defekt. -
Seite 56: Pv-Generator Auf Erdschluss Prüfen
Fehlersuche SMA Solar Technology AG 9.3.1 PV-Generator auf Erdschluss prüfen 1. Den Wechselrichter AC- und DC-seitig trennen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) beschrieben. GEFAHR! Lebensgefahr durch Stromschlag! • Leitungen des PV-Generators nur an der Isolierung anfassen. • Keine Strings mit Erdschluss an den Wechselrichter anschließen. - Seite 57 SMA Solar Technology AG Fehlersuche Ergebnis Maßnahme ☑ Sie haben einen Erdschluss festgestellt. Der Installateur des PV-Generators muss den Erdschluss im betreffenden String beseitigen. Die Lage des Erdschlusses können Sie wie unten angegeben ermitteln. • Fehlerhaften String nicht wieder anschließen.
-
Seite 58: Funktion Der Varistoren Prüfen
Hilfe eines Multimeters feststellen, ob zwischen den Anschlüssen B und C eine leitende Verbindung besteht. Ergebnis Maßnahme ☑ Es besteht eine leitende Vermutlich liegt ein anderer Fehler im Wechselrichter vor. Verbindung. • SMA Serviceline kontaktieren (siehe Kapitel 13 „Kontakt“ (Seite 69) SB12-17-IA-de-52 Installationsanleitung... - Seite 59 Die Varistoren werden für den Einsatz im Wechselrichter speziell gefertigt und sind nicht im Handel erhältlich. Sie müssen direkt von SMA Solar Technology AG bezogen werden (siehe Kapitel 12 „Zubehör“ (Seite 68)). • Für den Austausch der Varistoren mit Punkt 3 fortfahren.
-
Seite 60: Außerbetriebnahme
Außerbetriebnahme SMA Solar Technology AG 10 Außerbetriebnahme 10.1 Wechselrichter demontieren VORSICHT! Verletzungsgefahr durch hohes Gewicht des Wechselrichters! • Gewicht des Wechselrichters von ca. 25 kg beachten. 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) beschrieben. 2. Alle Leitungen aus dem Wechselrichter entfernen. -
Seite 61: Wechselrichter Verpacken
Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurück (siehe Kapitel 13 „Kontakt“ (Seite 69)). -
Seite 62: Technische Daten
Technische Daten SMA Solar Technology AG 11 Technische Daten 11.1 Sunny Boy 1200 DC-Eingang Maximale DC-Leistung bei cos φ = 1 1 320 W Maximale DC-Spannung * 400 V DC Max MPP-Spannungsbereich bei 230 V AC 100 V … 320 V DC-Nennspannung 120 V DC Nenn Minimale DC-Spannung bei 230 V AC 100 V... -
Seite 63: Ausstattung
Electronic Solar Switch, DC-Stecksystem SUNCLIX DC-Überspannungsschutz thermisch überwachte Varistoren Personenschutz (R > 1 M Ω ) Isolationsüberwachung Verpolungsschutz Kurzschlussdiode AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 2.1, doppelte Ausführung Kommunikationsschnittstellen ® Bluetooth Wireless Technology optional Funk optional RS485, galvanisch getrennt optional Installationsanleitung... -
Seite 64: Electronic Solar Switch
Technische Daten SMA Solar Technology AG Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge Nennstrom von 35 A Maximaler Schaltstrom 35 A Maximale Schaltspannung 800 V Maximale PV-Leistung 12 kW Schutzart im gesteckten Zustand IP65 Schutzart im nicht gesteckten Zustand... -
Seite 65: Sunny Boy 1700
SMA Solar Technology AG Technische Daten 11.2 Sunny Boy 1700 DC-Eingang Maximale DC-Leistung bei cos φ = 1 1 850 W Maximale DC-Spannung * 400 V DC Max MPP-Spannungsbereich bei 230 V AC 147 V … 320 V DC-Nennspannung 180 V DC Nenn Minimale DC-Spannung bei 230 V AC 139 V... - Seite 66 Electronic Solar Switch, DC-Stecksystem SUNCLIX DC-Überspannungsschutz thermisch überwachte Varistoren Personenschutz (R > 1 M Ω ) Isolationsüberwachung Verpolungsschutz Kurzschlussdiode AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 2.1, doppelte Ausführung Kommunikationsschnittstellen Bluetooth optional Funk optional RS485, galvanisch getrennt optional SB12-17-IA-de-52 Installationsanleitung...
- Seite 67 SMA Solar Technology AG Technische Daten Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge Nennstrom von 35 A Maximaler Schaltstrom 35 A Maximale Schaltspannung 800 V Maximale PV-Leistung 12 kW Schutzart im gesteckten Zustand IP65 Schutzart im nicht gesteckten Zustand...
-
Seite 68: Zubehör
Zubehör SMA Solar Technology AG 12 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese von SMA Solar Technology AG oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Electronic Solar Switch... -
Seite 69: Kontakt
SMA Solar Technology AG Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters • Seriennummer des Wechselrichters • Typ der angeschlossenen PV-Module und Anzahl der PV-Module •... -
Seite 71: Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
