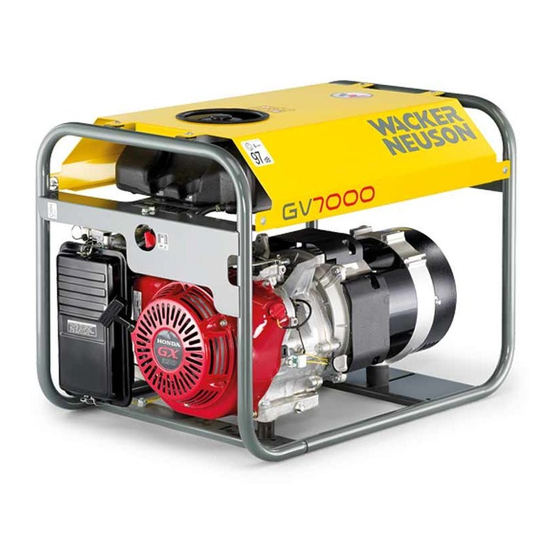

- Seite 1 Betriebsanleitung Tragbarer Generator GV 7000A GV 7003A 02.2013 5100004230de/002...
- Seite 2 Hersteller Wacker Neuson Produktion GmbH & Co. KG Preußenstraße 41 80809 München www.wackerneuson.com Tel.: +49-(0)89-354 02-0 Fax: +49-(0)89-354 02-390 Original-Betriebsanleitung...
- Seite 3 Vorwort Diese Betriebsanleitung enthält Informationen und Verfahren für den sicheren Betrieb und die sichere Wartung Ihres Wacker Neuson Geräts. Zu Ihrer eigenen Sicherheit und zum Schutz vor Verletzungen müssen Sie die Sicherheitshinwei- se gründlich durchlesen, sich damit vertraut machen und sie jederzeit beachten.
-
Seite 4: Einleitung
2 Einleitung Einleitung Darstellungsmittel dieser Betriebsanleitung Warnsymbole Diese Betriebsanleitung enthält Sicherheitshinweise der Kategorien: GEFAHR, WARNUNG, VORSICHT, ACHTUNG. Diese sind zu befolgen, um die Gefahr von Tod oder Verletzung des Bedieners, Sachschäden oder nicht fachgerechtem Service auszuschließen. GEFAHR Dieser Warnhinweis weist auf unmittelbar drohende Gefahren hin, die zu Tod oder schweren Verletzungen führen können. -
Seite 5: Wacker Neuson Ansprechpartner
Reihenfolge zu tun. Dieses Symbol dient der Auflistung. Wacker Neuson Ansprechpartner Ihr Wacker Neuson Ansprechpartner ist, je nach Land, Ihr Wacker Neuson Ser- vice, Ihre Wacker Neuson Tochtergesellschaft oder Ihr Wacker Neuson Händler. Adressen finden Sie im Internet unter www.wackerneuson.com. -
Seite 6: Kennzeichnung Des Geräts
2 Einleitung Kennzeichnung des Geräts Daten des Typenschilds Das Typenschild enthält Angaben, die Ihr Gerät eindeutig identifizieren. Diese Angaben sind für die Bestellung von Ersatzteilen und bei Rückfragen zu techni- schen Sachverhalten erforderlich. Notieren Sie die Angaben Ihres Geräts in folgender Tabelle: Pos. -
Seite 7: Eg-Konformitätserklärung
EG-Konformitätserklärung Hersteller Wacker Neuson Produktion GmbH & Co. KG, Preußenstraße 41, 80809 München Produkt Produkt GV 7000A GV 7003A Produkt-Art Generator Produkt-Funktion Erzeugen von Strom Artikel-Nummer 0009348 0009353 5100002155 Installierte Nutzleistung 5,47 kW 5,60 kW Gemessener 97 dB(A) Schallleistungspegel Garantierter... -
Seite 9: Inhaltsverzeichnis
GV 7000A / 7003A Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung ........ 11 Beschreibung und Zweckbestimmung der Maschine ......12 Betriebssicherheit ................14 Sicherheit beim Gebrauch von Verbrennungsmotoren ...... 17 Service-Sicherheit ................18 Aufkleber Aufkleberstellen .................. 20 Bedeutungen der Aufkleber ..............21... - Seite 10 Inhaltsverzeichnis GV 7000A / 7003A Wartung Periodischer Wartungsplan ..............35 Motoröl ....................36 Luftfilter Instandhaltung ...............37 Zündkerze ...................38 Motordrehzahl ..................39 Langfristige Lagerung ................40 Grundlegende Fehlersuche Technische Daten Aggregat ....................40 Motor ....................41 Geräuschmessungen ................42 Diagramme GV 7000A—Schaltplan ...............43 GV 7003A—Schaltplan ...............44 wc_bo5000187305_08TOC.fm...
-
Seite 11: Sicherheitsvorschriften
GV 7000A / 7003A Sicherheitsvorschriften Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung Diese Betriebsanleitung enthält Sicherheitsvorschriften der Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies ist ein Sicherheits-Warnsymbol, das vor möglicher Verletzungsgefahr warnt. -
Seite 12: Beschreibung Und Zweckbestimmung Der Maschine
GV 7000A / 7003A Beschreibung und Zweckbestimmung der Maschine Diese Maschine ist eine tragbare Stromquelle. Der tragbare Generator von Wacker Neuson besteht aus einem Stahlrohrrahmen, der einen Kraftstofftank, einen Benzinmotor, eine Schalttafel und eine elektrische Lichtmaschine umfasst. Die Schalttafel enthält Betätigungen und Buchsen Wenn der Motor läuft, verwandelt der... - Seite 13 GV 7000A / 7003A Sicherheitsvorschriften • Hitze, Lärm, Auspuffgas und Kohlenmonoxid vom Motor • Brandgefahr aufgrund falscher Auftankverfahren • Benzin und Benzindämpfe • Stromschlag und Lichtbogenentladung • Verletzungen aufgrund falscher Hebetechnik Zum eigenen Schutz und zum Schutz anderer Personen sicherstellen, dass die Sicherheitshinweise in diesem Handbuch vor Inbetriebnahme der Maschine genau gelesen und verstanden wurden.
-
Seite 14: Betriebssicherheit
Sicherheitsvorschriften GV 7000A / 7003A Betriebssicherheit GEFAHR Kohlenmonoxyd. Die Verwendung eines Generators in Gebäuden kann INNERHALB VON MINUTEN ZUM TOD FÜHREN. Die Abgase des Generators enthalten Kohlenmonoxyd (CO). Hierbei handelt es sich um ein unsichtbares, geruchloses Gift. Wenn die Abgase des Generators zu riechen sind, wird CO eingeatmet. - Seite 15 GV 7000A / 7003A Sicherheitsvorschriften Vertrautheit mit der Maschine und ordnungsgemäße Schulung sind Voraussetzungen für einen sicheren Betrieb. Maschinen, die falsch oder von ungeschultem Personal betrieben werden, können eine WARNUNG Gefahr darstellen. Die Bedienungsanleitungen in diesem Handbuch und im Motorenhandbuch durchlesen, um sich mit der Position und richtigen Verwendung der Bedienelemente vertraut zu machen.
- Seite 16 Sicherheitsvorschriften GV 7000A / 7003A 1.3.7 NIEMALS Maschine in Schnee, Regen oder stehendem Wasser betreiben. 1.3.8 NIEMALS ungeschultes Personal das Stromaggregat betreiben oder warten lassen. Vor dem Anlassen des Stromaggregates mit Betrieb und Abschalten vertraut machen. 1.3.9 Die Maschine IMMER ordnungsgemäß lagern, wenn sie nicht benutzt wird.
-
Seite 17: Sicherheit Beim Gebrauch Von Verbrennungsmotoren
GV 7000A / 7003A Sicherheitsvorschriften Sicherheit beim Gebrauch von Verbrennungsmotoren WARNUNG Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Nichtbeachtung der Warnhinweise und Sicherheitsrichtlinien kann zu schweren oder tödlichen Verletzungen führen. Stets die Warnhinweise in der Bedienungsanleitung des Motors und die Sicherheitsanleitungen weiter unten lesen und beachten. -
Seite 18: Service-Sicherheit
Sicherheitsvorschriften GV 7000A / 7003A Sicherheit beim Auftanken Beim Auftanken der Maschine: • Verschütteten Kraftstoff sofort aufwischen. • Den Kraftstofftank in einem gut ventilierten Bereich auffüllen. • Nach dem Auftanken den Kraftstofftankdeckel wieder anbringen. • Nicht rauchen. • Keine heißen oder laufenden Motoren auftanken. - Seite 19 Austretender Kraftstoff und Gase sind höchst explosiv. 1.5.13 Wenn Ersatzteile für diese Maschien benötigt werden, nur Teile von Wacker Neuson verwenden bzw. Teile, die dem Original in Bezug auf Abmessungen, Typ, Stärke und Material genau entsprechen. wc_si000530de.fm...
-
Seite 20: Sicherheits- Und Hinweisaufkleber
4 Sicherheits- und Hinweisaufkleber Sicherheits- und Hinweisaufkleber Auf Ihrem Gerät befinden sich Aufkleber, die wichtige Anweisungen und Sicher- heitshinweise enthalten. Halten Sie alle Aufkleber leserlich. Ersetzen Sie fehlende oder unleserliche Aufkleber. Die Artikelnummern der Aufkleber finden Sie im Ersatzteilkatalog. Pos. Aufkleber Beschreibung Garantierter Schallleistungspegel. -
Seite 21: Heben Und Transport
GV 7000A / 7003A Heben und Transport Heben und Transport Maschine heben Dieser kompakte Generator ist schwer genug, um bei falscher Hebetechnik Verletzungen zu verursachen. Zum Heben des Generators folgende Anleitungen beachten: • Nicht versuchen, den Generator ohne Hilfe anzuheben. -
Seite 22: Betrieb
Betrieb GV 7000A / 7003A Betrieb Maschine zur erstmaligen Verwendung vorbereiten Maschine zur erstmaligen Verwendung vorbereiten Die Maschine zur erstmaligen Verwendung vorbereiten: 4.1.1 Sicherstellen, dass alles lose Verpackungsmaterial von der Maschine entfernt wurde. 4.1.2 Die Maschine und ihre Bestandteile auf Beschädigungen überprüfen. -
Seite 23: Stromerfordernisse
GV 7000A / 7003A Betrieb Stromerfordernisse Wacker Neuson Generator GV 7000A ist zum Betrieb von einphasigen 50 Hz Elektrogeräten für 230 VAC bestimmt. Generator GV 7003A ist zum Betrieb von einphasigen 50 Hz Elektrogeräten für 230 VAC und/ oder dreiphasigen 50 Hz Elektrogeräten für 400 VAC bestimmt. Die einphasige und dreiphasige Seiten können zur gleichen Zeit... -
Seite 24: Installierung
Betrieb GV 7000A / 7003A Wenn Wattleistung eines Werkzeugs oder Elektrogerätes nicht angegeben ist, kann durch Multiplizieren dessen Spannungserfordernisse Amperezahlerfordernissen kalkulieren. Einphasig: VOLTS x AMPS = WATTS Dreiphasig: VOLTS x AMPS x 1,732 x 0,8 = WATTS Installierung Das Stromaggregat von Regen, Schnee oder anderen Nässeformen geschützt aufstellen. -
Seite 25: Stromabwertung
GV 7000A / 7003A Betrieb Stromabwertung Aufgrund Höhen- Temperaturunterschieden laufen Stromaggregate unterschiedlich. Unmodifizierte Innenverbren- nungsmotoren wirken in Höhenlagen wegen niedrigerem Luftdruck leistungsverringert. Das bedeutet weniger Leistung und somit verringerte Stromförderung. Sobald sich Temperaturen erhöhen, läuft ein Motor weniger ökonomisch und Elektroteile haben mehr Widerstand. -
Seite 26: Erdung
Betrieb GV 7000A / 7003A Erdung Der Nulleiter dieses Gerätes ist nicht geerdet. Unter normalen Arbeitsbedingungen PE-Stab Boden nicht einschlagen. Bezug auf die örtlichen Regelungen nehmen, wenn das VORSICHT Gerät ein Gebäude oder ein ähnliches System mit Strom versorgen soll. -
Seite 27: Gebrauch Von Verlängerungskabeln
GV 7000A / 7003A Betrieb Gebrauch von Verlängerungskabeln Beim Anschluß eines Elektrogerätes oder eines Werkzeuges mit einem Verlängerungkabel an das Stromaggregat erfolgt Stromverlust — je länger das Kabel, umso mehr Stromverlust. Dies bedeutet, daß weniger Spannung zum Elektrogerät gefördert wird und der Stromverbrauch erhöht, oder die Leistung verringert wird. - Seite 28 Betrieb GV 7000A / 7003A Tabelle Verlängerungskabel-Mindestgröße Verlängerungskabel-Mindestgröße 230V/1~/50Hz 400V/3~/50Hz Länge m Länge m Ampere- Leistungs- größe Querschnittsfläche in mm Diagramm Verlängerungskabel-Mindestgröße 1000 2000 3000 4000 5000 6000 A x m wc_tx001624de.fm...
-
Seite 29: Schalttafel
GV 7000A / 7003A Betrieb Schalttafel S. Zeichnung: wc_gr001275 und wc_gr001369 Sicherung schützt Stromaggregat erheblichen Überladungen oder Kurzschlüssen. Öffnet sich die Sicherung, sofort den Motor abschalten und vor erneutem Anlassen die Ursache feststellen. Stromaggregat angeschlossenen Elektrogeräte und Werkzeuge auf Schäden prüfen und sicherstellen, daß... - Seite 30 Betrieb GV 7000A / 7003A GV 5003A wc_gr001369 Beschreibung Beschreibung Hauptstromunterbrecher -10 A,12 A,10 A 3-Pol Schuko IP54 (CEE 7) Steckdose CEE Steckdose IP44 2P+E 230 V, 16 A 230 V, 16 A Swiss Steckdose Französisch Steckdose 230 V, 16 A...
-
Seite 31: Vor Dem Starten
GV 7000A / 7003A Betrieb Vor dem Starten GEFAHR Kohlenmonoxyd. Die Verwendung eines Generators in Gebäuden kann INNERHALB VON MINUTEN ZUM TOD FÜHREN. Die Abgase des Generators enthalten Kohlenmonoxyd (CO). Hierbei handelt es sich um ein unsichtbares, geruchloses Gift. Wenn die Abgase des Generators zu riechen sind, wird CO eingeatmet. -
Seite 32: Anhalten
Betrieb GV 7000A / 7003A wc_gr001299 4.11 Anhalten S. Zeichnung: wc_gr001299 4.11.1 Alle Elektrogeräte Werkzeuge abschalten Stromaggregat trennen. 4.11.2 Motorschalter auf “OFF” stellen (c2). 4.11.3 Benzinhahn schließen. Anmerkung: schnellen Abschalten Notfällen Motorschalter auf “OFF” stellen (c2). 4.12 Notausschaltverfahren Verfahren Bei einem Ausfall oder Unfall der Maschine während des Betriebs ist das folgende Verfahren anzuwenden: 4.12.1 Den Motor stoppen. -
Seite 33: Wartung
GV 7000A / 7003A Wartung Wartung Periodischer Wartungsplan Die folgende Tabelle enthält die grundlegenden Wartungsarbeiten für die Maschine. Die mit einem Häkchen markierten Aufgaben können vom Bediener ausgeführt werden. Die mit einem Kästchen markierten Aufgaben bedürfen besonderer Schulung und Spezialgeräte. -
Seite 34: Motoröl
Wartung GV 7000A / 7003A Motoröl S. Zeichnung: wc_gr000022 5.2.1 Motoröl bei warmem Motor ablassen. 5.2.2 Zum Ablassen des Öls Verschlußstopfen (a) und Ablaßschraube (b) entfernen. Anmerkung: Aus Umweltschutzgründen soll unter die Maschine ein Behälter Auffangen Flüssigkeit eine wasserundurchlässige Folie zum Schutz des Bodens gelegt werden. -
Seite 35: Luftfilter Instandhaltung
GV 7000A / 7003A Wartung Luftfilter Instandhaltung S. Zeichnung: wc_gr0001287 Dieser Motor ist mit einem Einzelelement-Luftfilter ausgestattet. Häufiges Reinigen des Luftfilters beugt Vergaser-Fehlfunktionen vor. HINWEIS: NIEMALS Motor ohne Luftfilter laufen lassen, da schwerwiegende Motorschäden entstehen. NIEMALS Luftfilter mit Benzin oder anderen Lösungsmitteln niedrigen Brennpunktes reinigen, da dies zu Feuer oder Explosion führen kann. -
Seite 36: Zündkerze
Wartung GV 7000A / 7003A Zündkerze S. Zeichnung: wc_gr000028 Zündkerze nach Bedarf reinigen oder ersetzen. Siehe Motoranleitung. Der Ausfpuff wird während des Betriebs sehr heiß und bleibt auch nach dem Abschalten des Motors noch eine Weile heiß. Den heißen Auspuff niemals anfassen. -
Seite 37: Motordrehzahl
GV 7000A / 7003A Wartung Motordrehzahl S. Zeichnung: wc_gr001300 Stromaggregate fordern eine nicht verstellbare Motordrehzahl, um die korrekte Spannung zu halten. Motordrehzahl wird durch einen Regler kontrolliert, der sich mit wechselnden Belastungen des Motors automatisch einstellt, um eine konstante Drehzahl zu halten. Es gibt keinen Gasregler. -
Seite 38: Langfristige Lagerung
Wartung GV 7000A / 7003A Langfristige Lagerung Vor Langzeit-Lagerung: 5.6.1 Motor-Benzinhahn in geschlossene Position bringen. 5.6.2 Kraftstoffleitung vom Vergaser trennen. Offenes Ende der Leitung in entsprechenden Behälter legen und zum Entleeren des Tankes Benzinhahn öffnen. Benzin ist höchst brennbar. Kraftstofftank in gut gelüftetem Bereich und fern von Flammen oder Funken ablassen. -
Seite 39: Grundlegende Fehlersuche
GV 7000A / 7003A Grundlegende Fehlersuche Grundlegende Fehlersuche Problem / Symptom Ursache / Abhilfe Läßt Motor nicht an, • Motorschalter ist in “Start” Position. folgendes prüfen: • Kraftstoffhahn ist offen. • Kraftstoff ist aufgefüllt. • Chokehebel befindet sich in korrekter Position. Beim Anlassen eines kalten Motors sollte Choke geschlo- ssen sein. -
Seite 40: Technische Daten
7 Technische Daten Technische Daten GV 7000 Bezeichnung Einheit GV 7000A GV 7000A Artikel-Nr. 0009348 0009353 Spitzenleistung (LTP) Dauerleistung (COP) Installierte Nutzleistung 5,47 Einzel-Voltzahl, einphasig, bürstenlos, Kondensatorregulier- appart Wechselstrom (-) Phasen Frequenz Leistungsfaktor Steckdosen 230V 16A 1~ CEE7/4, 230V 16A 1~ CEE7/5,... - Seite 41 7 Technische Daten GV 7003 Bezeichnung Einheit GV 7003A Artikel-Nr. 5100002155 Spitzenleistung (LTP) Dauerleistung (COP) Installierte Nutzleistung 5,60 Einzel-Voltzahl, einphasig, bürstenlos, Kondensatorregulier- appart Wechselstrom (-) 230 / 400 Phasen 1~ + 3~ Frequenz Leistungsfaktor Steckdosen 230V 16A 1~ CEE, 400V 16A 3~ CEE, 230V 16A 1~ CEE7/4 Steckdosen Menge Hauptsicherung...
-
Seite 42: Motor
10 Technische Daten Verbrennungsmotor Bezeichnung GV 7000A GV 7003A Hersteller Honda Motortyp GX390RT2 Verbrennungsverfahren Viertakt Kühlung Luftkühlung Zylinder Hubraum Kraftstofftyp Ottokraftstoff Kraftstoffverbrauch Gemischaufbereitung Vergaser Tankinhalt 11,0 Ölspezifikation SAE 10W-40 Nennleistung Nenndrehzahl 1/min 3.600 Norm SAE J1349 Obere Leerlaufdrehzahl 1/min 3.000 Zündkerzentyp... -
Seite 43: Diagramme
GV 7000A / 7003A Diagramme Diagramme GV 7000A—Schaltplan GV 7000A wc_gr001302 Ref. Beschreibung Ref. Beschreibung Hauptstatorwindungen Überspannungsschutz Stromunterbrecher Hilfswindung Kondensator Steckdose 230 V, 1 Ø, 16A Läuferwindungen Steckdose 230V, 1 Ø, 32A Diode Farbtafel Schwarz Violet Orange Grün Weiss Violet... -
Seite 44: Gv 7003A-Schaltplan
Diagramme GV 7000A / 7003A GV 7003A—Schaltplan W1V1 U1 ROTOR B W Br L GV 5003A 3~400V/16A 1~230V/16A GV 7003A wc_gr001249 Ref. Beschreibung Ref. Beschreibung Hauptstatorwindungen Klemmbrett Hiilfswindung Stromunterbrecher Regler (Gleichrichter) Steckdose 230 V, 1Ø, 16A Läuferwindungen Steckdose 400 V, 3 Ø, 16 A Compound (Transformator) Bürsten...
