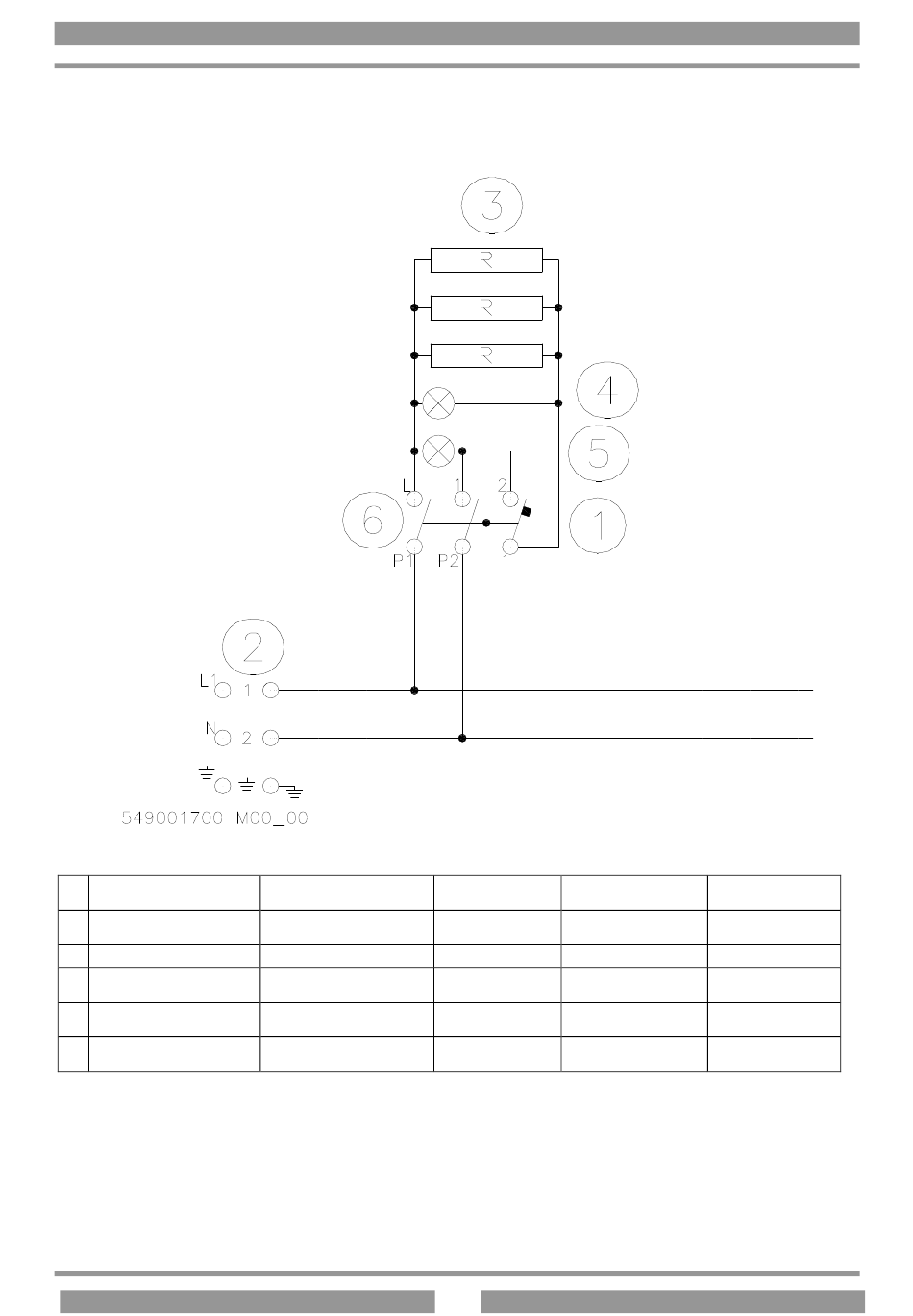

SCHEMA ELETTRICO – SCHALTPLAN – SCHEMA ELECTRIQUE
230V~ 50/60 Hz
1
Commutatore monofase
2
Morsettiera alimentazione
3
Resistenza
4
Spia bianca
5
Spia verde
6
Termostato monofase
WIRING DIAGRAM – ESQUEMA ELECTRICO
BM...-94EM
549001700 M00_00
Einphasen-Schalter
Einspeiseklemme
Widerstände
weiße Kontroll-Leuchte
grüne Kontroll-Leuchte
Einphasen-Thermostat
Commutateur Monophase
monophasé commutator
Bornier
Power terminal block
d'alimentation
Résistance Element
Témoin blanc White light
Témoin vert Green light
Thermostat
Monophase thermostat
monophasé
4
Conmutador
monofásico
Tablero de bornes
de alimentacion
Resistencia
Luz indicadora
blanca
Luz indicadora
verde
Termostato
monofásico
