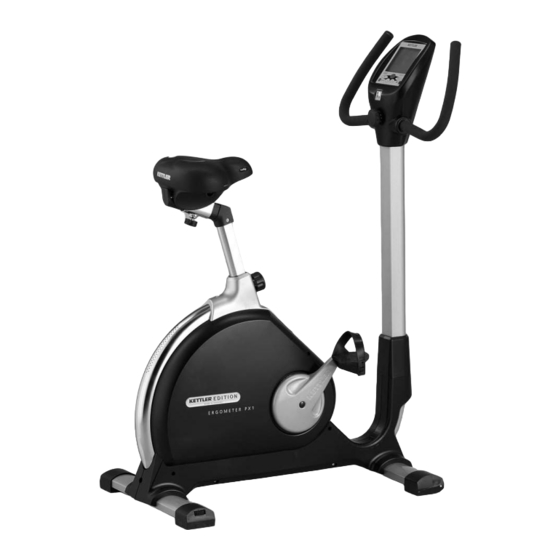

- Seite 1 Montageanleitung Ergometer „PX 1” Art.-Nr. 07989 - 940 42kg 150 kg max. Abb. ähnlich...
- Seite 2 Bauteile sofort aus und entziehen Gefährdung der Person bedeuten. Weitergehende Eingriffe Sie das Gerät bis zur Instandsetzung der Benutzung. Verwen- sind nur vom KETTLER-Service oder von KETTLER geschultem den Sie im Bedarfsfall nur Original KETTLER-Ersatzteile. Fachpersonal zulässig.
-
Seite 3: Ersatzteilbestellung
Funktion des Ergometers. Eventuell auftretende Geräusche ■ Verwenden Sie zur regelmäßigen Säuberung, Pflege und War- beim Rückwärtstreten der Pedalarme sind technisch bedingt tung unser speziell für KETTLER-Sportgeräte freigegebenes und ebenfalls absolut unbedenklich. Geräte-Pflege-Set (Art.-Nr. 07921-000), welches Sie über den ■ Das Ergometer verfügt über ein magnetisches Bremssystem. -
Seite 22: Messhilfe Für Verschraubungsmaterial
Messhilfe für Verschraubungsmaterial Measuring help for screw connections Misura per il materiale di avvitamento Gabarit pour système de serrage Wzornik do połączeń śrubowych Meethulp voor schroefmateriaal Měřící pomůcka pro materiál k přišroubování Referencia de medición para el material de atornilladura Hjælp til måling af skruer Auxiliar de medição para materiais de aparafusamento Beispiele... - Seite 23 Checkliste Pulsmesser M.16 M.8x55 M.8x60 M8x45 M8x16 ø 6 x 9,5 3,9x 25mm Steckschlüssel Steckschlüssel SW 10/13 Mehrzweckschlüssel Mehrzweckschlüssel...
- Seite 24 klack klack klack klack...
- Seite 25 M 8 x 45 M 8 x 45 ø 6 x 9,5...
- Seite 26 ACHTUNG ! Die beiden Schrauben mit gewölbter Unterlegscheibe (D) müssen aus techni- schen Gründen zuerst angezogen werden. Erst dann die Schrauben mit flacher Unterlegscheibe (E) anziehen Important ! Due to technical reasons the screws with the curved washer (D) have to be tightend first.
- Seite 27 M8 x 55 ø 6 x 9,5 M 16 3,9x 25 M8 x 60 M8 x 60...
- Seite 30 KETTLER (voir liste des pièces de rechange). Si- non risque de détérioration. Bij apparaten met transformator: Let op! Gebruik alleen toegestaan met de bijgeleverde orginele transformator of orgineel KETTLER-onderdeel (zie onderdelenlijst).
- Seite 31 Demontage der Pedalarme Démontage de la manivelle Enlevez d'abord le capot de protection ainsi que la vis (A) avant de retirer le bras de la pédale. Tenez le bras de la pédale et vis- sez une vis M12 (ne fait pas partie de la gamme de livraison) dans l'ouverture de filetage (B).
-
Seite 32: Ersatzteilzeichnung
Ersatzteilzeichnung 5 11 54 49... - Seite 33 Ersatzteilliste Ergometer „PX 1“ Teil Bezeichnung Stück Ersatzteil-Nr. für 7989-940 Rahmen 91111734 Bodenrohr (80x33 mm) 91111951 Rollenschoner rechts, (f. 80x33 mm 91170738 Rollenschoner links,(f.80x33 mm) 91170739 Verstellschoner (f. 80x33 mm) 91170740 Antriebsrad (ø=240 mm) m. Tretlagerachse und Lagersatz 91130125 Kugellager 6203 ZZ (paarweise je Achse wechseln!) 33100054 Schwungrad mit Freilauf und Antriebseinheit kpl.
- Seite 34 Ersatzteilliste Ergometer „PX 1“ Teil Bezeichnung Stück Ersatzteil-Nr. für 7989-940 Pedalarm Paar 33001010 Führungs-Stopfen (3773) für Rahmen 70127716 Federscheibe für ø 17 mm 10601003 Sicherungsring für ø 17 mm 10709021 Lasche für Pedalverkleidung 97200258 Lamellenstopfen ø 19 mm, kurz 10100152...
