BEDIENUNG

Schnitttiefeneinstellung

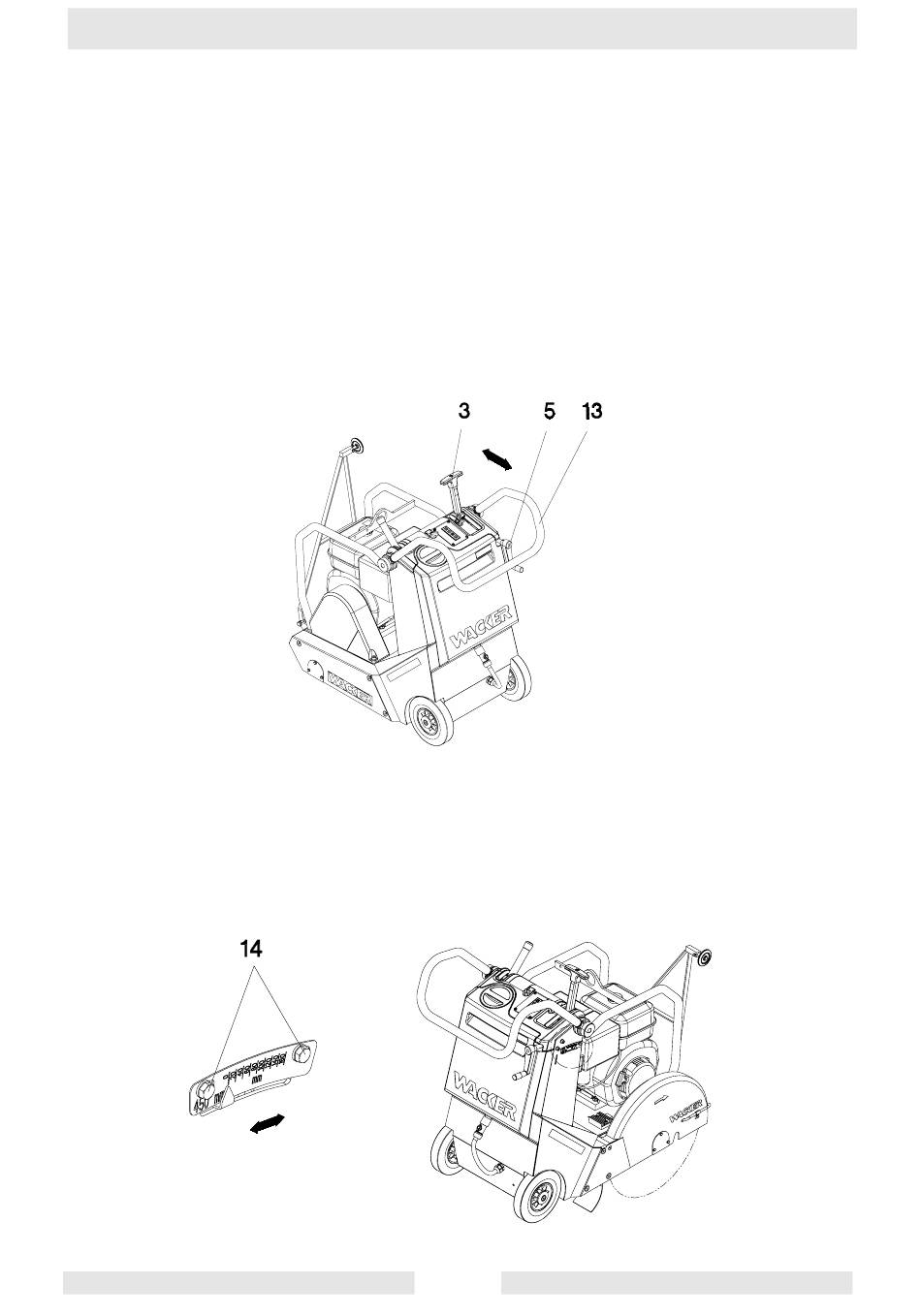

Befindet sich der Schnellaushubhebel (3) in der vorderen Rastposition, kann mit der Kurbel (5) die Schnitttiefe
genau justiert werden. Eine Umdrehung der Kurbel entspricht 5 mm Schnitttiefe.
Mit dem Schnellaushubhebel (3) kann jederzeit zwischen zwei Rastpositionen gewählt werden:
1. Die vordere Rastposition dient zum Schneiden mit individuell einstellbarer Schnitttiefe
2. Bei der hinteren Rastposition ist die Schneidscheibe immer ausser Eingriff. Der Fugenschneider kann dann
leicht zwischen zwei Arbeitsorten bewegt werden.
Bedienung des Schnellaushubhebels:
1. T-Griff nach unten drücken, dabei Rastung mittels Handgriff (13) entlasten.
2. Hebel bis zum Anschlag nach vorne bzw. hinten schieben.
3. T-Griff loslassen. Rastung erfolgt automatisch.
Jeder Fugenschneider ist mit einer mm- und Zoll-Skala, abgestimmt auf den jeweiligen Standard-Scheiben-
durchmesser, ausgerüstet.
Zur Justage gehen sie wie folgt vor:
1. Schnellaushubhebel (3) in die vordere Position bringen.
2. Mit der Kurbel (5) die Schnitttiefe so einstellen, dass die Schneidscheibe den Boden gerade berührt.
3. Die Schrauben (14) lösen und den Pfeil mit der „0"-Markierung in Deckung bringen.
4. Die Schrauben (14) wieder fest anziehen.
