6.2.2
6.3
Schnitttiefeneinstellung
T01116D.fm
Peilrad einstellen
Führen Sie dazu einen Schnitt auf ebener Fläche mit minimaler
Schnitttiefe und ca. 2 m Länge aus. Ziehen Sie dann das Gerät ohne
Seitenkräfte zurück. Das Peilrad kann dann exakt über der Schnittlinie
ausgerichtet werden.

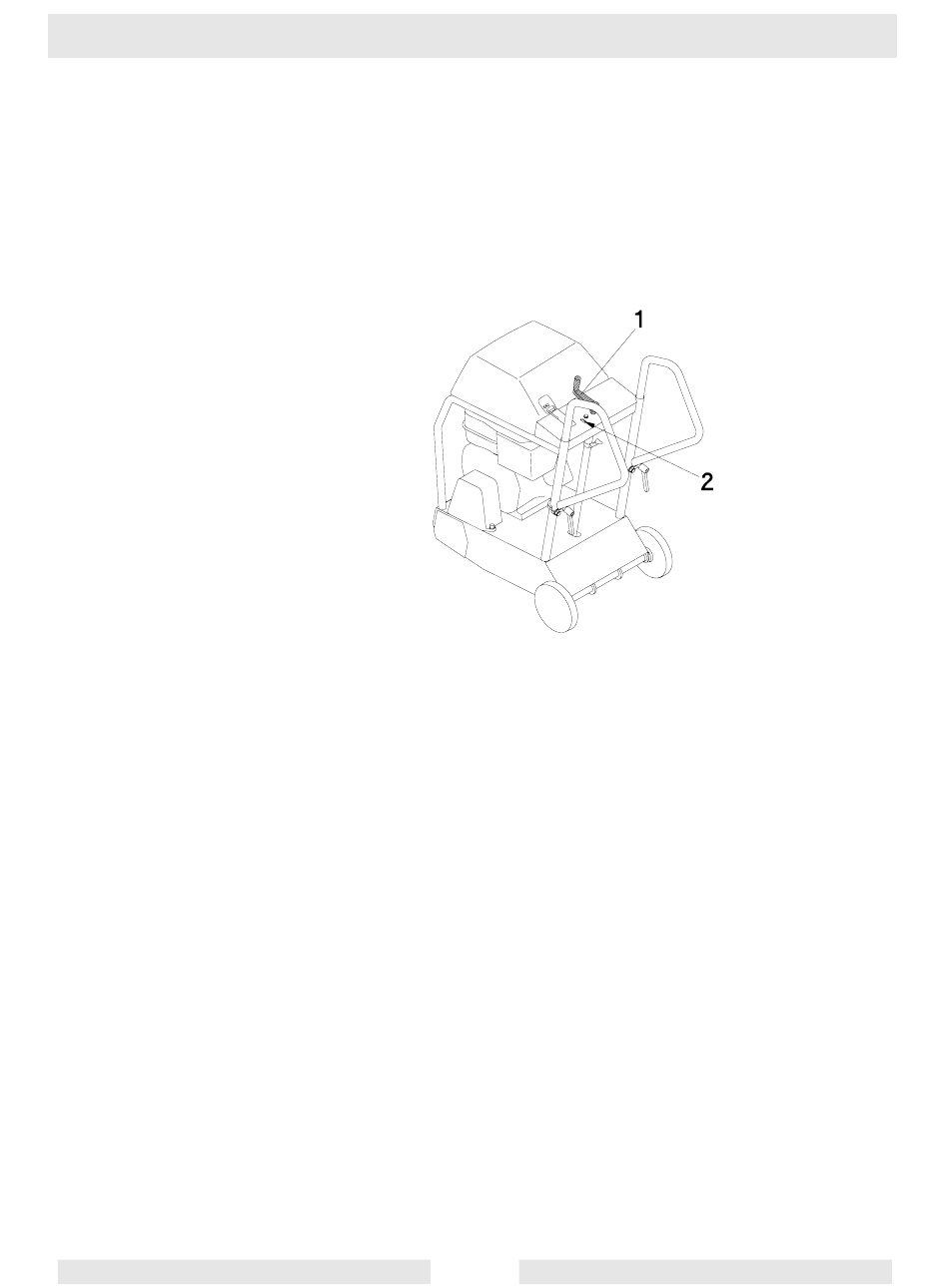

Die Schnitttiefe kann mit der Kurbel (1) genau eingestellt werden. Eine
Umdrehung der Kurbel entspricht genau 5 mm Schnitttiefe. Eine
Drehung im Urzeigersinn vergrößert - eine Drehung gegen den
Uhrzeigersinn verringert die Schnitttiefe.
Hinweis: Man kann das mitgelieferte Werkzeug auch in die Aufnahme
(2) nahe der Kurbel einstecken und so ein unbeabsichtigtes Verstellen
der Schnitttiefe vermeiden.
17
Bedienung
