Funktionsbeschreibung

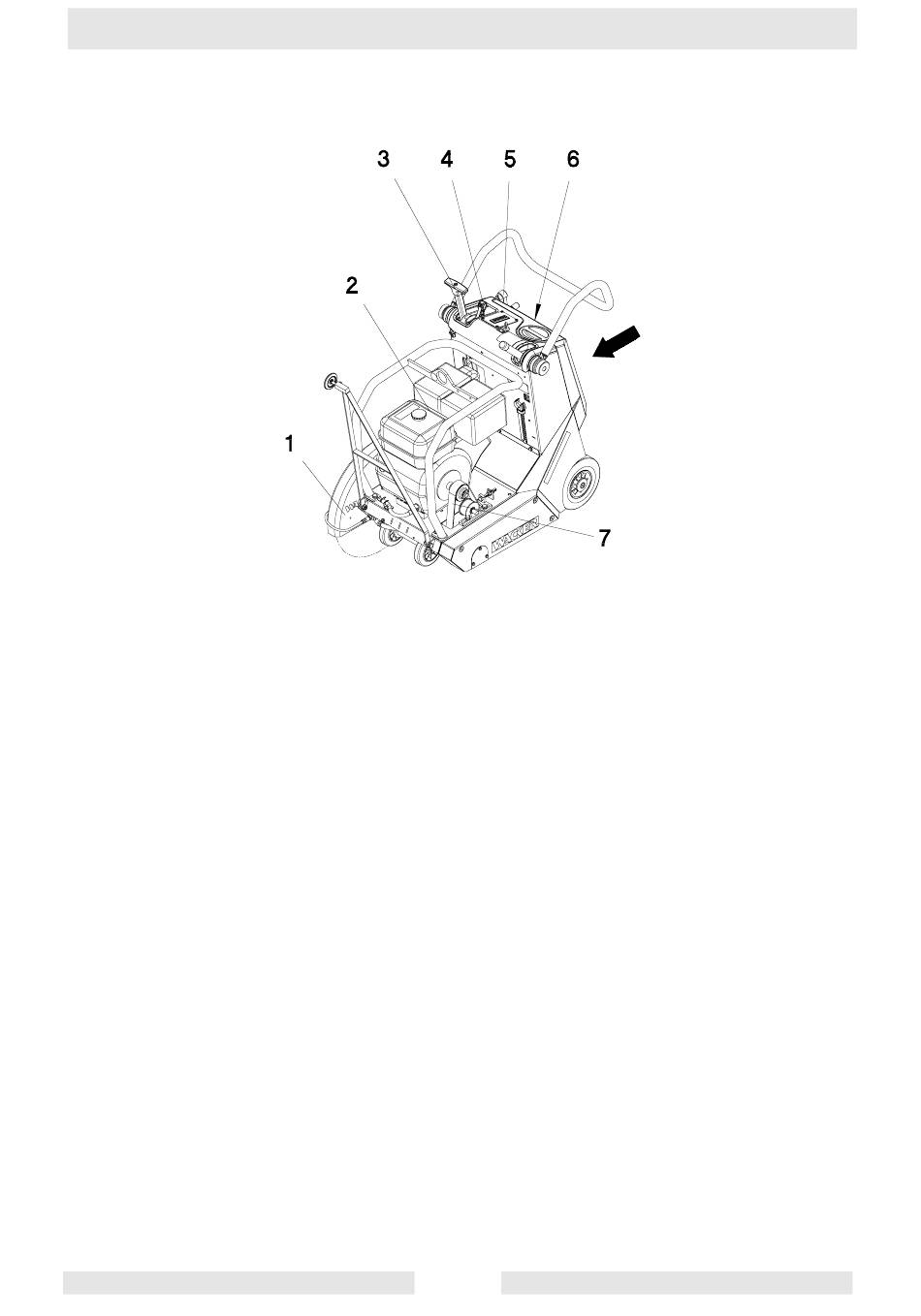

Das Arbeiten mit dem Fugenschneider darf nur in Vorwärtsrichtung (siehe Pfeil) vorgenommen werden.
Der am Rahmen befestigte Antriebsmotor (2) treibt über den Riemen (7) die Schneidscheibe an.
Die stufenlos verstellbare Höheneinstellung der Schneidscheibe erfolgt über eine Handkurbel (5), wobei 1 Um-
drehung = 5 mm Schnitttiefenverstellung. Zusätzlich kann über den Hebel (3) die Schneidscheibe jederzeit aus
dem Schnittgut ausgehoben bzw. eingeführt werden.
Der Scheibenschutz (1) kann zur Erleichterung der Montage und Demontage an der Schneidscheibe nach
oben geschwenkt werden.
Desweiteren ist der Scheibenschutz über einen Schlauch und einer Kupplung mit dem Wassertank verbunden.
Durch Benetzung der Schneidscheibe mit Wasser wird eine Staubentwicklung unterbunden.
Die Kupplung am Wasserschlauch ermöglicht eine externe Wasserversorgung.
Der Fugenschneider verfügt über einen elektronisch gesteuerten Fahrantrieb (6), der auf beide Hinterräder
wirkt. Die Energieversorgung erfolgt selbständig entweder vom Verbrennungsmotor oder über eine ebenfalls
eingebaute Batterie.
Der Antriebsmotor arbeitet nach dem 4 Taktprinzip, wird mit einem Reversierstarter gestartet, saugt die Ver-
brennungsluft über einen Trockenluftfilter an und ist luftgekühlt.
Die Drehzahl des Antriebsmotors kann am Gasregulierhebel (4) stufenlos variert werden, wobei die optimale
Schnittgeschwindigkeit der Schneidscheibe bei Vollgasbetrieb des Antriebsmotors erreicht wird.
Zur Erleichterung des Startvorgangs verfügt der Antriebsmotor über einen Choke.
