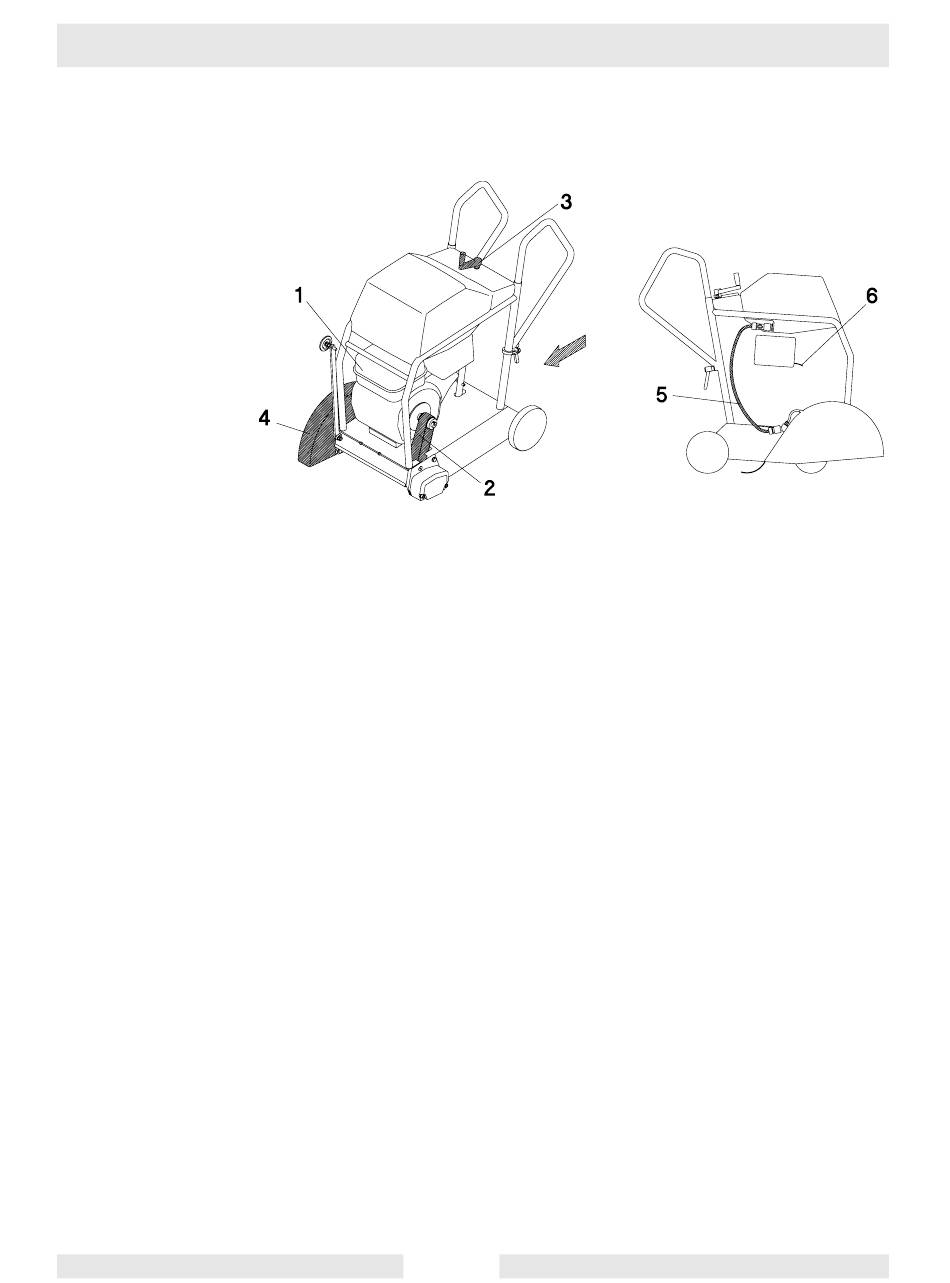

Funktionsbeschreibung
Das Arbeiten mit dem Fugenschneider darf nur in Vorwärtsrichtung
(siehe Pfeil) vorgenommen werden.
Der am Rahmen befestigte Antriebsmotor (1) treibt über den Riemen
(2) die Trennscheibe an.
Die stufenlos verstellbare Höheneinstellung der Trennscheibe erfolgt
über eine Handkurbel (3), wobei 1 Umdrehung = 5 mm
Schnitttiefenverstellung entspricht.
Der Scheibenschutz (4) kann zur Erleichterung der Montage und
Demontage an der Trennscheibe nach oben geschwenkt werden.
Desweiteren ist der Scheibenschutz über einen Schlauch (5) und einer
Kupplung mit dem Wassertank verbunden.
Durch Benetzung der Trennscheibe mit Wasser wird eine
Staubentwicklung unterbunden.
Die
Kupplung
am
Wasserschlauch
ermöglicht
eine
externe
Wasserversorgung.
Die Drehzahl des Antriebsmotors kann am Gasregulierhebel (6)
stufenlos variert werden, wobei die optimale Schnittgeschwindigkeit
der Trennscheibe bei Vollgasbetrieb des Antriebsmotors erreicht wird.
Zur Erleichterung des Startvorgangs verfügt der Antriebsmotor über
einen Choke.
