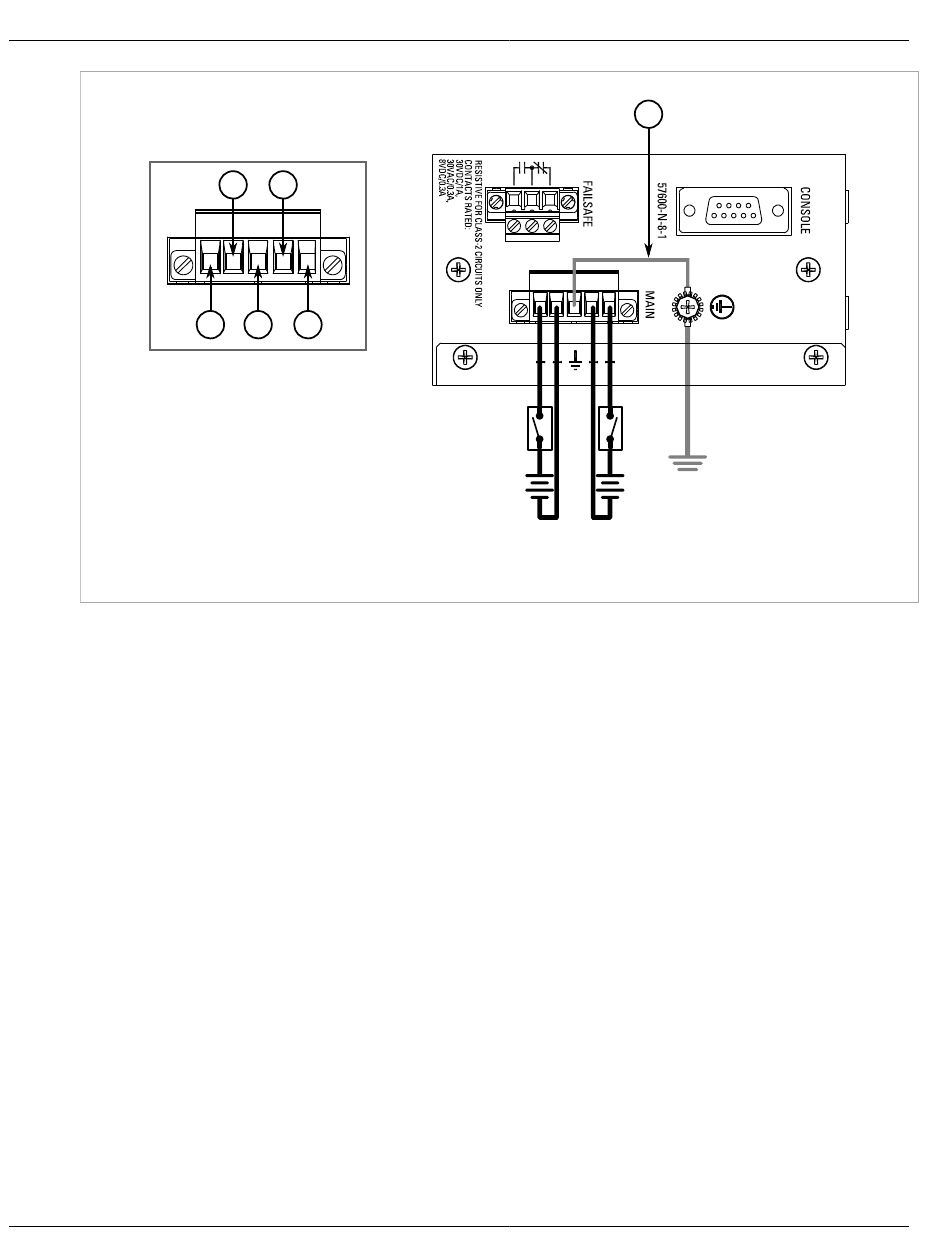

Abbildung 8: Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge
1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband
5. Schließen Sie mit Hilfe eines geflochtenen Erdungsbands oder eines anderen geeigneten Erdungsdrahts die
Überspannungsschutzklemme an die Gehäusemasseverbindung an. Die Überspannungsmasseklemme wird
als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet.
6. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Chassis-Erdungsklemme an
der Reihenklemme.
16
2 2
1 3 1
4
± ±
± ±
Anschließen an DC-Niederspannung
