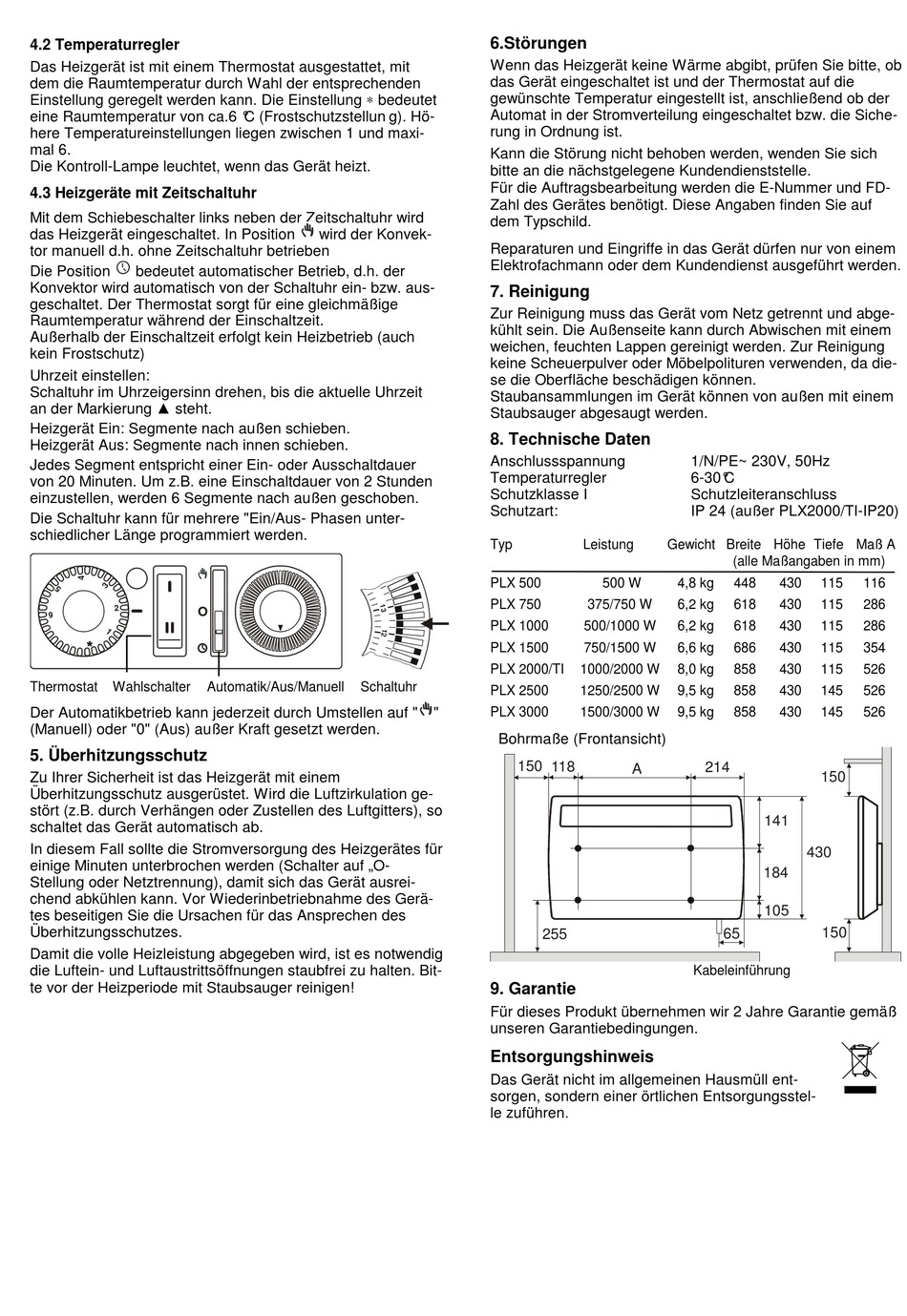

Dimplex PLX 500 Montage- Und Gebrauchsanweisung Seite 3

4.2 Temperaturregler
Das Heizgerät ist mit einem Thermostat ausgestattet, mit
dem die Raumtemperatur durch Wahl der entsprechenden
Einstellung geregelt werden kann. Die Einstellung ∗ bedeutet
eine Raumtemperatur von ca.6 ° C (Frostschutzstellun g). Hö-
here Temperatureinstellungen liegen zwischen 1 und maxi-
mal 6.
Die Kontroll-Lampe leuchtet, wenn das Gerät heizt.
4.3 Heizgeräte mit Zeitschaltuhr
Mit dem Schiebeschalter links neben der Zeitschaltuhr wird
das Heizgerät eingeschaltet. In Position
tor manuell d.h. ohne Zeitschaltuhr betrieben
Die Position bedeutet automatischer Betrieb, d.h. der
Konvektor wird automatisch von der Schaltuhr ein- bzw. aus-
geschaltet. Der Thermostat sorgt für eine gleichmäßige
Raumtemperatur während der Einschaltzeit.
Außerhalb der Einschaltzeit erfolgt kein Heizbetrieb (auch
kein Frostschutz)
Uhrzeit einstellen:
Schaltuhr im Uhrzeigersinn drehen, bis die aktuelle Uhrzeit
an der Markierung ▲ steht.
Heizgerät Ein: Segmente nach außen schieben.
Heizgerät Aus: Segmente nach innen schieben.
Jedes Segment entspricht einer Ein- oder Ausschaltdauer
von 20 Minuten. Um z.B. eine Einschaltdauer von 2 Stunden
einzustellen, werden 6 Segmente nach außen geschoben.
Die Schaltuhr kann für mehrere "Ein/Aus- Phasen unter-
schiedlicher Länge programmiert werden.
O
Thermostat Wahlschalter
Der Automatikbetrieb kann jederzeit durch Umstellen auf " "
(Manuell) oder "0" (Aus) außer Kraft gesetzt werden.
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem
Überhitzungsschutz ausgerüstet. Wird die Luftzirkulation ge-
stört (z.B. durch Verhängen oder Zustellen des Luftgitters), so
schaltet das Gerät automatisch ab.
In diesem Fall sollte die Stromversorgung des Heizgerätes für
einige Minuten unterbrochen werden (Schalter auf „O-
Stellung oder Netztrennung), damit sich das Gerät ausrei-
chend abkühlen kann. Vor Wiederinbetriebnahme des Gerä-
tes beseitigen Sie die Ursachen für das Ansprechen des
Überhitzungsschutzes.
Damit die volle Heizleistung abgegeben wird, ist es notwendig
die Luftein- und Luftaustrittsöffnungen staubfrei zu halten. Bit-
te vor der Heizperiode mit Staubsauger reinigen!
wird der Konvek-
Automatik/Aus/Manuell Schaltuhr
6.Störungen
Wenn das Heizgerät keine Wärme abgibt, prüfen Sie bitte, ob
das Gerät eingeschaltet ist und der Thermostat auf die
gewünschte Temperatur eingestellt ist, anschließend ob der
Automat in der Stromverteilung eingeschaltet bzw. die Siche-
rung in Ordnung ist.
Kann die Störung nicht behoben werden, wenden Sie sich
bitte an die nächstgelegene Kundendienststelle.
Für die Auftragsbearbeitung werden die E-Nummer und FD-
Zahl des Gerätes benötigt. Diese Angaben finden Sie auf
dem Typschild.
Reparaturen und Eingriffe in das Gerät dürfen nur von einem
Elektrofachmann oder dem Kundendienst ausgeführt werden.
7. Reinigung
Zur Reinigung muss das Gerät vom Netz getrennt und abge-
kühlt sein. Die Außenseite kann durch Abwischen mit einem
weichen, feuchten Lappen gereinigt werden. Zur Reinigung
keine Scheuerpulver oder Möbelpolituren verwenden, da die-
se die Oberfläche beschädigen können.
Staubansammlungen im Gerät können von außen mit einem
Staubsauger abgesaugt werden.
8. Technische Daten
Anschlussspannung
Temperaturregler
Schutzklasse I
Schutzart:
Typ Leistung
PLX 500 500 W
PLX 750 375/750 W
PLX 1000 500/1000 W
PLX 1500 750/1500 W
PLX 2000/TI 1000/2000 W
PLX 2500 1250/2500 W
PLX 3000 1500/3000 W
Bohrmaße (Frontansicht)
150
118
A
255
9. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß
unseren Garantiebedingungen.
Entsorgungshinweis
Das Gerät nicht im allgemeinen Hausmüll ent-
sorgen, sondern einer örtlichen Entsorgungsstel-
le zuführen.
1/N/PE~ 230V, 50Hz
6-30° C
Schutzleiteranschluss
IP 24 (außer PLX2000/TI-IP20)
Gewicht Breite Höhe Tiefe Maß A
(alle Maßangaben in mm)
4,8 kg 448 430 115
6,2 kg 618 430 115
6,2 kg 618 430 115
6,6 kg 686 430 115
8,0 kg 858 430 115
9,5 kg 858 430 145
9,5 kg 858 430 145
214
150
141
430
184
105
150
65
Kabeleinführung
116
286
286
354
526
526
526
