Müba Energietechnik AG • Leimenstrasse 89 • CH 2575 Täuffelen • Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 22 40
Stand Januar 2016
Ölleitungsdimensionierung
Die maximal mögliche Saugleitungslänge ergibt sich aus den Druckverlusten
von Rohrleitung und Armaturen und der Ansaughöhe. Sie wird aufgrund der
Dimensionierungsdiagramme der Brennerhersteller bestimmt. Für die Praxis
wird empfohlen, Saugleitungen nicht länger als 30 m zu verlegen.

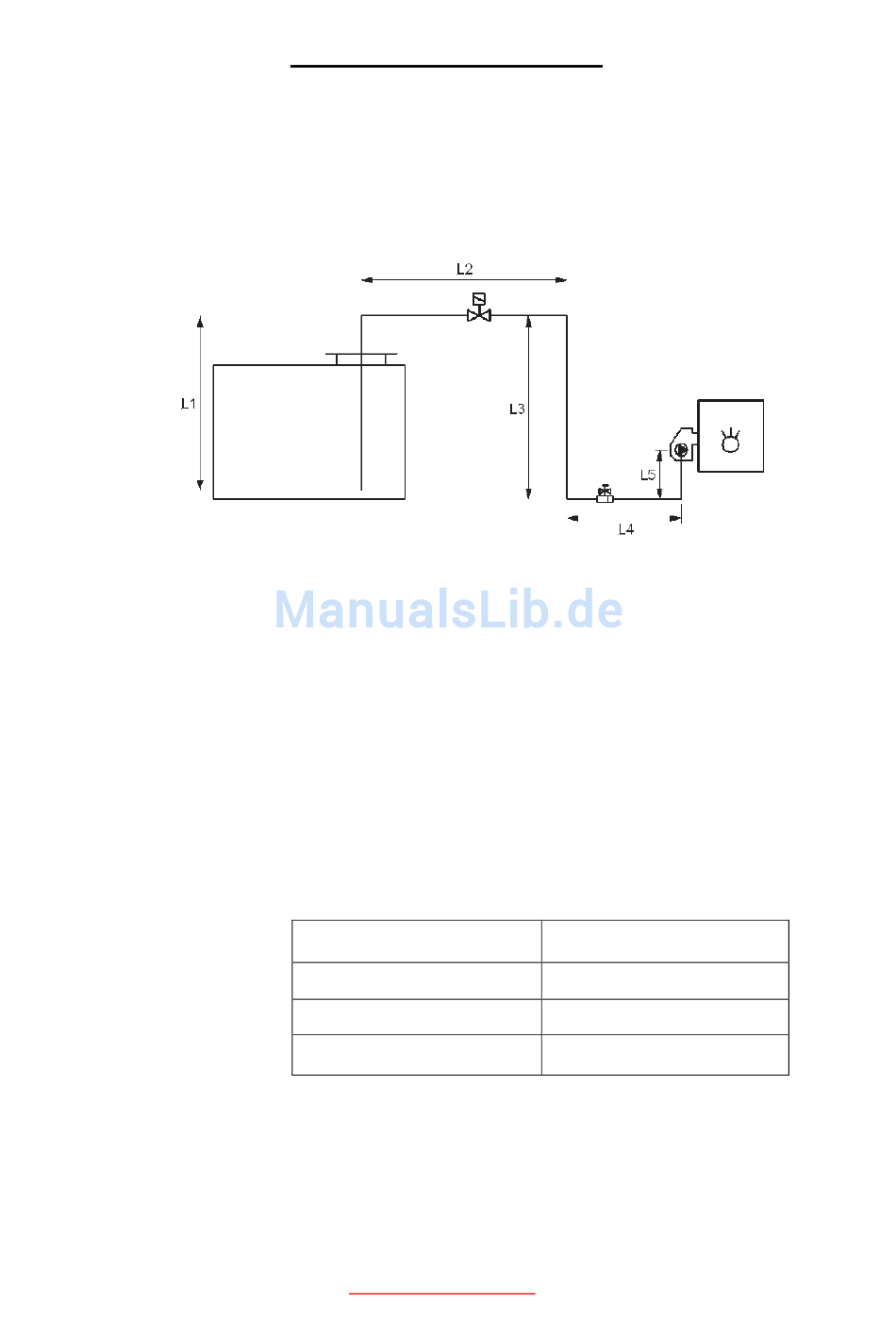

In jedem Fall ist für die Ermittlung der max. Ansaughöhe immer mit der
Gestreckten Leitungslänge ( L1 + L2 + L3 + L4 + L5) zu rechnen.
Die maximale Ansaughöhe richtet sich nach der Physik. Alle heute verwendeten
Brennerpumpen sind in der Lage, das Öl über 6 m hoch anzusaugen. Da jedoch
bereits bei ca. 3 m Ansaughöhe Gasausscheidungen auftreten können, muss der
Grenzwert von 3 m als max. Höhendifferenz zwischen Brennerpumpe und
Absaugstelle (Tankgrund) im Tank unbedingt beachtet werden.
Bei Leitungsüberhöhungen, also Leitungen, die erst nach oben und dann wieder
abwärts geführt sind, darf die Höhendifferenz von der Ansaugstelle im Tank bis
zum höchsten Leitungspunkt 5 m nicht übersteigen.
Um einen störungsfreien Brennerbetrieb zu gewährleisten, darf der an der
Brennerpumpe gemessene Unterdruck nicht grösser als 360 mbar betragen.
Die Leitungsdimensionen richten sich nach der Durchflussmenge
(entsprechend der Feuerungswärmeleistung). Um eine Selbstentlüftung zu
garantieren, muss die Dimension der Ölleitung gemäss der nachfolgenden
Tabelle gewählt werden.
Die Durchflussmengen in untenstehender Tabelle gelten für Anlagen bei einer
maximalen Leitungslänge von 30 m und einem Höhenunterschied Tankgrund
bis Brenner von + maximal 0.5 m.
Durchflussmenge
1 - 10 I/h
10 - 45 I/h
25 - 130 I/h
Reicht die Leitungsdimension für einen Saugbetrieb nicht aus, ist eine
zusätzliche Saugpumpe einzusetzen. Beim Einsatz von Saugpumpen ist die
Dimension der Leitung den technischen Unterlagen der Pumpenhersteller zu
beachten!
Die Gewässer- und Brandschutzbestimmungen sind einzuhalten
MwSt-Nr CHE-109.893.718
www.mueba-energietechnik.ch
Leitungsinnendurchmesser
Cu-Rohr = 4 / 6 mm
Cu-Rohr = 6 / 8 mm
Cu-Rohr = 8 / 10 mm
Seite 72
