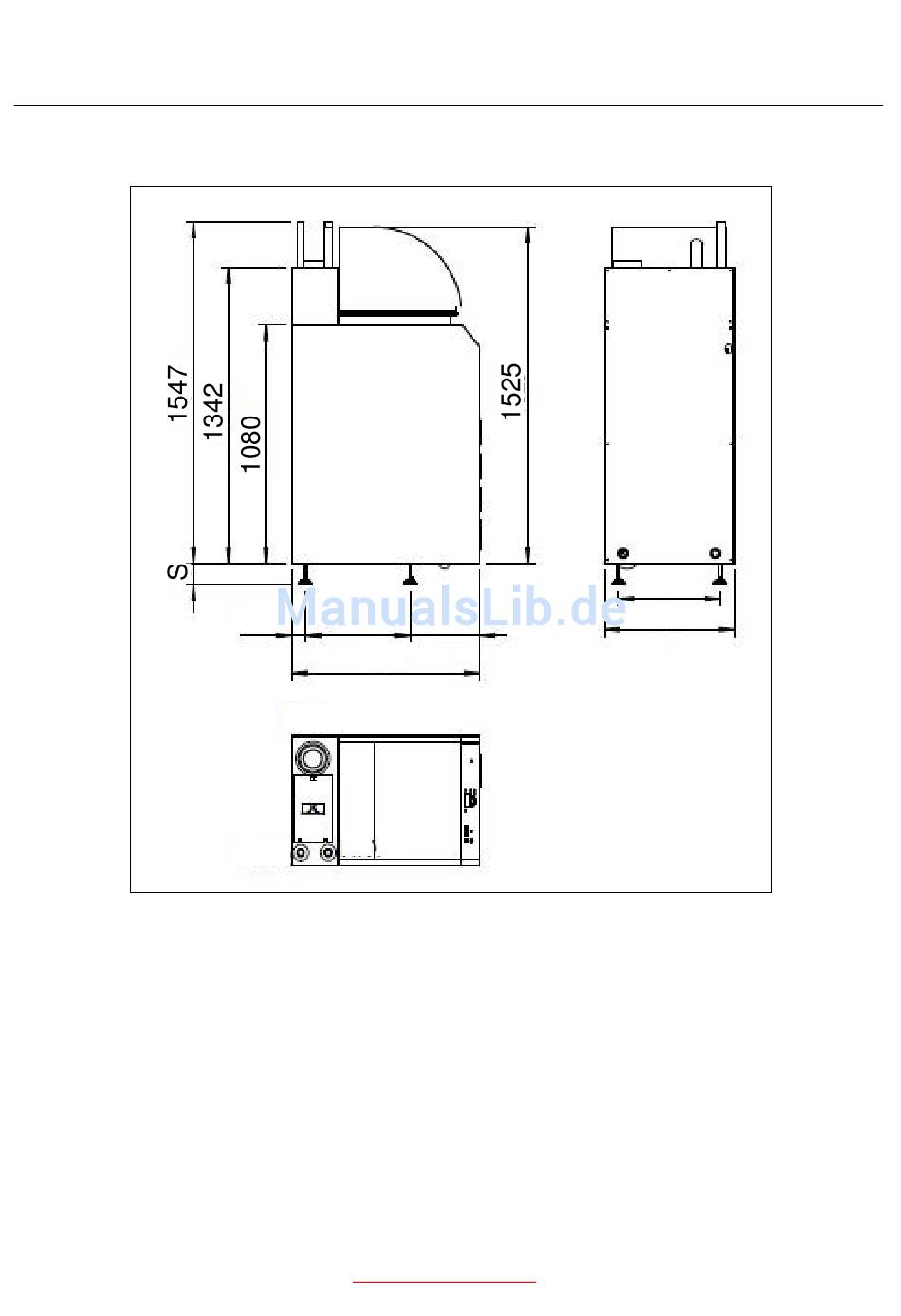

Massskizzen für müba Ultra Clean Eco Verti 13 / 24
Ultra Clean Eco Verti 13 / 24
HKV Heizkreisvorlauf AG
HKR Heizungsrücklauf AG
R
Reinigungsöffnung Rekuperator
LAS Rauchgasstutzen DN
E
Kesselentleerung AG
LAS Frischluftstutzen DN
KA
Kondensatablauf AG
T
Muffen für Traghilfen
hinten und vorne
S
Stellfüsse verstellbar
min. 45 bis max. 100 mm
Müba Energietechnik AG • Leimenstrasse 89 • CH 2575 Täuffelen • Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 22 40
Stand Januar 2016
60
476
851
LAS
R
HKR HKV
1"
Der Kondensatablauf ist mit einem Siphon zu versehen.
Der Siphon muss demontierbar sein und eine Wirklänge
1"
von min. 100 mm aufweisen.
80
Das Kondensat ist in eine Abwasserleitung zu führen.
1/2"
Optional kann eine Neutrobox montiert werden.
125
1"
Die örtlichen Vorschriften sind zu beachten (Gewässerschutz).
1"
Oberhalb der Reinigungsöffnung des Rekuperatores ist
genügend Platz zu lassen für die Reinigung.
Die Anschlüsse des Heizkessels an das Abgabesystem
müssen mit Rotgusselementen versehen werden .
(galvanische Trennung zwischen Edelstahl und Eisenrohren).
