Einstellungen QAA55
Funkverbindung
Aufbauen
Müba Energietechnik AG • Leimenstrasse 89 • CH 2575 Täuffelen • Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 22 40
Stand Januar 2016

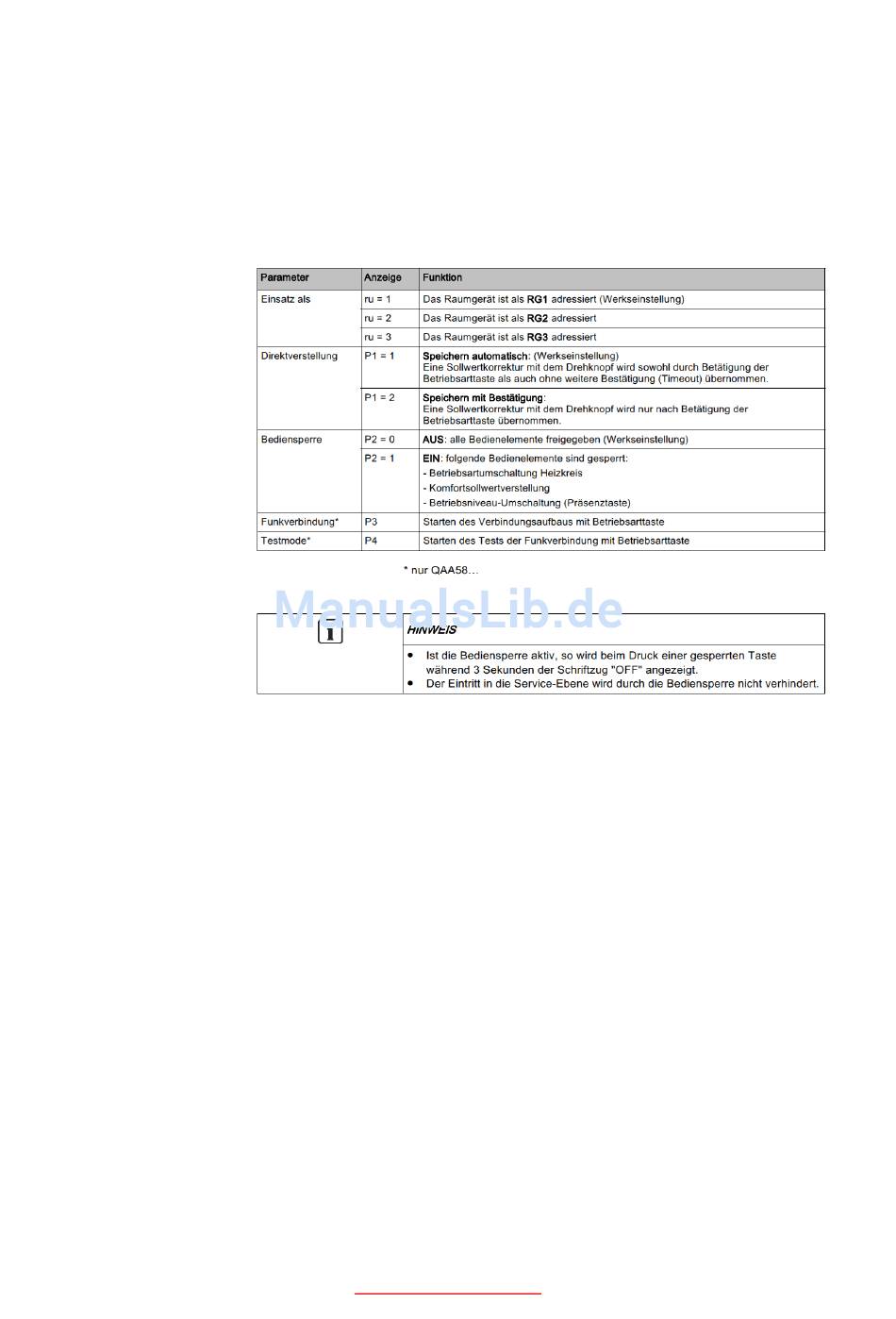

Einstellprinzip QAA 55
1.
Präsenztaste lange (> 3 Sekunden) drücken.
→
Raumgerät wechselt in die Service-Ebene.
Der erste Parameter ist angewählt; der aktuelle Wert blinkt.
2.
Mit dem Drehknopf den Parameter einstellen.
3.
Präsenztaste kurz drücken.
→
Der nächste Parameter ist ausgewählt und kann eingestellt werden.
4.
Verlassen der Service-Ebene:
- nach 8 Sekunden ohne Aktion verlässt das Raumgerät die Service-Ebene.
- Betriebsarttaste kurz drücken.
Programmierung QAA78
Die Funkverbindung im anmontierten Zustand, in der Nähe des Funkmoduls aufbauen,
damit alle Komponenten in Reichweite sind.
Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an
sämtlichen Komponenten, d.h. das Funkmodul muss ordnungsgemäß am Grundgerät
angeschlossen und die Batterien im Raumgerät richtig eingesetzt sein.
1.
Am installierten Funkmodul den Taster mindestens für 8 Sek. drücken, bis die
LED am Funkmodul schnell blinkt.
2.
Am Raumgerät mit der OK Taste in die Programmierung wechseln.
3.
Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene
„Inbetriebsetzung" auswählen. Danach OK Taste drücken.
Mit dem Drehknopf die Bedienseite „Bedieneinheit" wählen und OK Taste drücken.
4.
Einstellzeile „Einsatz als" (Zeile 40) auswählen und dementsprechend einstellen.
5.
Danach OK Taste drücken.
Mit dem Drehknopf die Bedienseite „Funk" wählen und OK Taste drücken.
6.
Einstellzeile „Binding" (Zeile 120) auswählen. Danach OK Taste drücken.
7.
Mit dem Drehknopf auf „JA" einstellen und die OK Taste drücken. Der
8.
Verbindungsaufbau wird gestartet.
9.
In der Anzeige ist der Stand des Verbindungsaufbaus in % ersichtlich. Dieser
Vorgang kann zwischen 2...120 Sek. dauern.
Die Verbindung ist erfolgt, wenn „Gerät betriebsbereit" angezeigt wird und die
10.
LED vom Funkmodul erlischt.
