Asus M2R-FVM Handbuch

Asus M2R-FVM Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

M2R-FVM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M2R-FVM

Inhaltszusammenfassung für Asus M2R-FVM

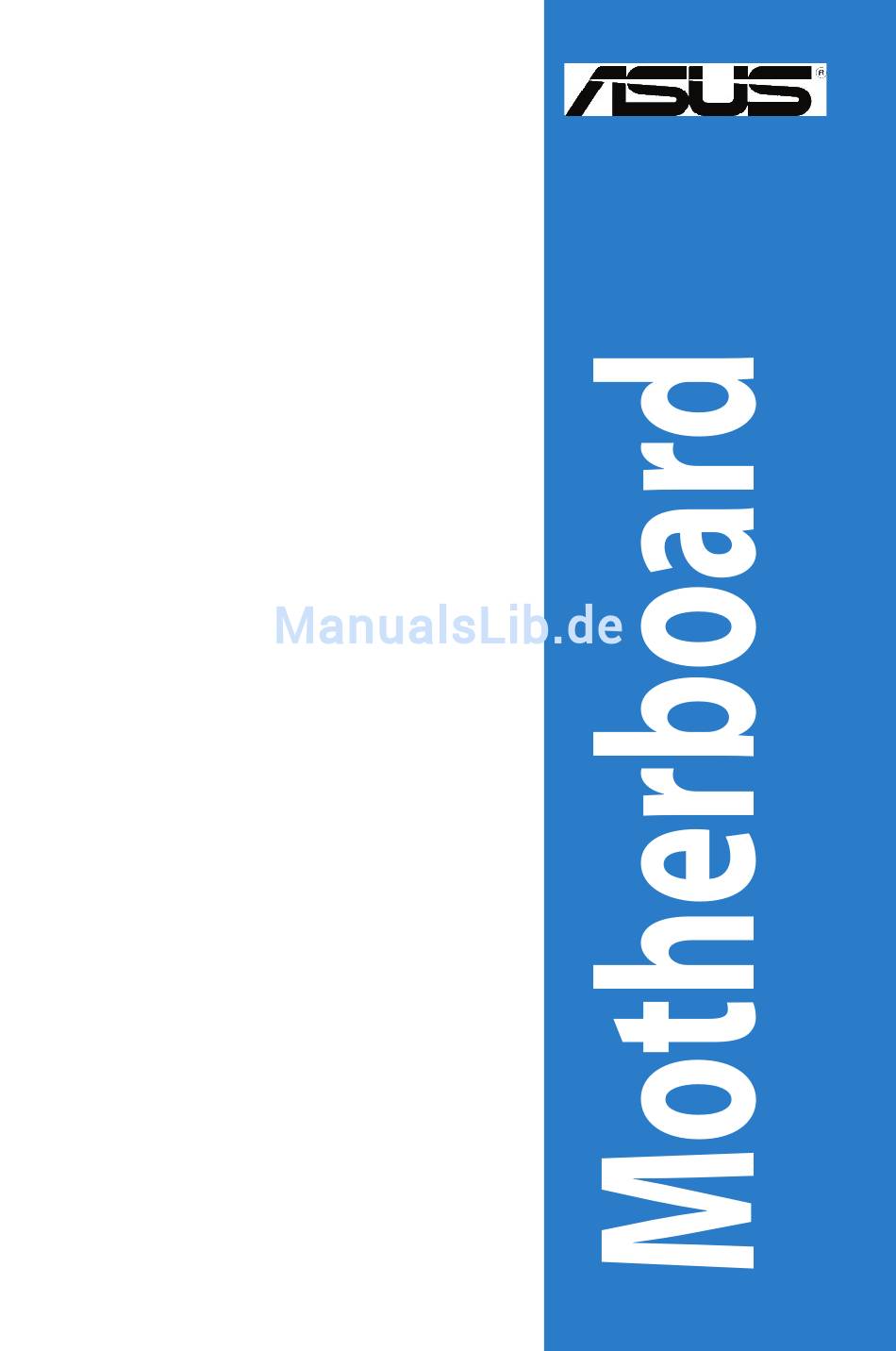

  • Seite 1 M2R-FVM...

  • Seite 2: Erste Ausgabe

    Die Produktgarantie und der Produktservice wird nicht erweitert, wenn: (1) das Produkt repariert, modifi ziert oder verändert wird, es sei denn eine solche Reparatur, Modifi zierung oder Veränderung wurde von ASUS in schriftlicher Form genehmigt; oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise ..... Sicherheitshinweise ........................vii Informationen zu diesem Handbuch ..................viii Zusammenfassung der Technischen Daten der M2R-FVM ..........x K apitel 1: K apitel 1: Einführung zum Produkt Einführung zum Produkt Willkommen! ......................... 1-1 Lieferumfang ......................... 1-1 Sonderfunktionen ....................... 1-2 1.3.1 Besondere Produktmerkmale .............
  • Seite 4 BIOS Setup BIOS Setup Verwalten und Aktualisieren des BIOS ..............2-1 2.1.1 Erstellen einer startfähigen Diskette ..........2-1 2.1.2 Dienstprogramm ASUS EZ Flash 2 ............ 2-2 2.1.3 Award BIOS Flash Utility ............... 2-3 2.1.4 Speichern der aktuellen BIOS-Datei ..........2-5 2.1.5 Dienstprogramm ASUS CrashFree BIOS 2 ........
  • Seite 5 Inhalt Das Menü „Advanced“ .....................2-15 2.4.1 JumperFree-Konfi gurationen ............2-16 2.4.2 Chipsatz ....................2-16 2.4.3 PCIPnP .......................2-18 2.4.4 Onboard Device Confi guration ............2-20 Das Menü „Power“ .....................2-23 2.5.1 ACPI Suspend Type ................2-23 2.5.2 ACPI APIC Support ................2-23 2.5.3 APM Confi guration ................2-24 2.5.4 Hardware Monitor ................2-25 Das Menü...

  • Seite 6: Hinweise

    Hinweise Federal Communications Commission Statement Federal Communications Commission Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: • This device may not cause harmful interference, and • This device must accept any interference received including interference that may cause undesired operation.

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Elektrische Sicherheit Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu vermeiden, trennen Sie das Netzkabel von der Stromversorgung, bevor Sie das System an einen anderen Ort transportieren. • Wenn Sie Geräte zum System hinzufügen oder vom System entfernen möchten, ziehen Sie erst die Netzkabel aller Geräte ab, bevor Sie die Signalkabel anschließen.

  • Seite 8: Informationen Zu Diesem Handbuch

    Weitere Informationsquellen An folgenden Stellen erhalten Sie weitere Informationen zum Produkt und zu Software- aktualisierungen. ASUS-Websites ASUS-Websites Die ASUS-Websites liefern aktualisierte Informationen zu Hardware- und Softwareprodukten von ASUS. Siehe ASUS-Kontaktinformationen. Optionale Dokumentation Optionale Dokumentation Das Produktpaket enthält möglicherweise optionale Dokumentationen, beispielsweise Garantiebroschüren, die von Ihrem Händler beigepackt wurden.

  • Seite 9: Handbuch-Konventionen

    Handbuch-Konventionen Handbuch-Konventionen Um sicherzustellen, dass Sie bestimmte Aufgaben ordnungsgemäß ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch Anwendung fi nden. WARNUNG WARNUNG: : Informationen zum Schutz vor Verletzungen bei der Ausführung einer Aufgabe. ACHTUNG ACHTUNG: : Informationen zum Schutz vor Schäden an den Komponenten bei der Ausführung einer Aufgabe.

  • Seite 10: Zusammenfassung Der Technischen Daten Der M2R-Fvm

    Zusammenfassung der Technischen Daten der M2R-FVM Sockel AM2 für AMD Athlon™ 64 X2 /AMD Athlon™ 64 /AMD Sempron™-ProzessorenUnterstützt AMD Cool ‘n’ Quiet™ TechnologieAMD64-Architektur ermöglicht gleichzeitig 32-Bit- und 64-Bit-Computing Chipsatz RS485 ® SB600 ® HT Frequency 800 MHz /1GHz Speicher Zwei-Kanal-Speicherarchitektur - 4 x 240-polige DIMM-Sockel unterstützen ungepuff...

  • Seite 11: Stromversorgung

    Zusammenfassung der Technischen Daten der M2R-FVM Interne Anschlüsse 4 x USB 2.0-Anschlüsse 1 x Diskettenlaufwerksanschluss 1 x IDE-Anschluss für zwei Geräte 4 x Serielle ATA-Anschlüsse1 x CPU / 1 x Gehäuselüfteranschluss 1 x IEEE 1394a-Anschluss 1 x S/PDIF-Ausgangsanschluss Audiofrontanschluss Anschluss für AUX/Audio-In24-poliger ATX-Netzanschluss 4-poliger Anschluss für ATX 12-V-Stromversorgung...

  • Seite 12: Kapitel 1: Einführung Zum Produkt

    In diesem Kapitel werden die Leistungsmerkmale der Hauptplatine und die von ihr unterstützten neuen Technologien beschrieben. Einführung zum Produkt...

  • Seite 13: Willkommen

    Willkommen! Vielen Dank, dass Sie sich für die Hauptplatine ASUS M2R-FVM entschieden haben! ® Die Hauptplatine liefert eine Vielzahl neuer Funktionen. Mit der neuesten Technologie ausgestattet ist sie ein weiteres Spitzenprodukt der umfassenden und qualitativ hochwertigen Hauptplatinen von ASUS! Bevor Sie die Hauptplatine und Hardwarekomponenten installieren, überprüfen Sie den Lieferumfang anhand der nachfolgenden Liste auf Vollständigkeit.

  • Seite 14: Sonderfunktionen

    Sonderfunktionen 1.3.1 Besondere Produktmerkmale Neueste Prozessortechnologie Die Hauptplatine wirdmit einem 940-poligen AM2-Sockel geliefert, der mit einem 940-poligen AM2-Sockel geliefert, der AMD Athlon™ 64 X2/AMD Athlon™ 64/AMD Sempron™-Prozessoren unterstützt. Mit einem integrierten Speicher-Controller geringer Latenz und hoher Bandbreite sowie einem hochgradig skalierbaren, auf HyperTransport™-Technologie basierenden Systembus bietet die Hauptplatine eine leistungsstarke Plattform für die verschiedensten Computing- Anforderungen, für bessere Produktivität im Büro sowie ein erweitertes digitales...

  • Seite 15: Ieee 1394A-Unterstützung

    480-Mbit/s bei USB 2.0. USB 2.0 ist rückwärtskompatibel zu USB 1.1. AMD Cool ’n’ Quiet-Technologie Die Hauptplatine unterstützt die AMD Cool ‘n’ Quiet-Technologie, die die Systemfunktion überwacht und die Spannungs- und Frequenzwerte der CPU automatisch so anpasst, dass das Betriebssystem geräuscharm gekühlt wird. ASUS M2R-FVM...

  • Seite 16: Innovative Asus-Funktionen

    BIOS-Codes und -Daten wiederhergestellt werden. Dank dieser Schutzfunktion ist der Kauf eines Ersatz-ROM-Chips nicht mehr notwendig. ASUS EZ Flash BIOS Mit dem ASUS EZ Flash können Sie das System-BIOS einfach aktualisieren, bereits bevor das Betriebssystem geladen wird. ASUS Q-Fan-Technologie Die ASUS Q-Fan-Technologie stimmt die Geschwindigkeit des CPU-Lüfters auf...

  • Seite 17: Bitte Zuerst Lesen

    Soft-Off -Modus befi ndet. Sie sollen dadurch daran erinnert werden, das System herunterzufahren und das Netzkabel zu trennen, bevor Sie Komponenten der Hauptplatine ausbauen oder einstecken. Die Abbildung unten zeigt die Position der integrierten LED. Standby Power Standby Power Ausgeschaltet M2R-FVM Onboard LED ASUS M2R-FVM...

  • Seite 18: Hauptplatine - Überblick

    Hauptplatine – Überblick Machen Sie sich vor dem Einbau der Hauptplatine erst mit der Gehäusekonfi guration vertraut, um sicherzustellen, dass die Hauptplatine passt. Ziehen Sie unbedingt das Netzkabel ab, bevor Sie die Hauptplatine ein- oder ausbauen. Andernfalls besteht Verletzungsgefahr und die Gefahr von Schäden an den Komponenten der Hauptplatine.

  • Seite 19: Aufbau Der Hauptplatine

    1.5.3 1.5.3 Aufbau der Hauptplatine Aufbau der Hauptplatine 24,5 cm 24,5 cm 4 MB BIOS CR2032 3V CR2032 3V Lithiumzelle Lithiumzelle Lithiumzelle CMOS- Stromver- Stromver- sorgung SUM- MER1 ASUS M2R-FVM...

  • Seite 20: Bestandteile

    1.5.4 1.5.4 Bestandteile Bestandteile Steckplätze Seite DDR2 DIMM-Steckplätze 1-15 PCI-Steckplätze 1-19 PCI Express x 1-Steckplätze 1-20 PCI Express x16-Steckplätze 1-20 Jumper Seite RTC RAM löschen (3-polig, CLRTC1) 1-21 USB-Anschluss (3-polig USBPW12, 34, 56, 78) 1-23 Passwort überspringen (3-polig PASSWORD_s) 1-22 BIOS-Wiederherstellung (3-polig BIOS_R) 1-22 Anschlüsse auf der Rückseite...

  • Seite 21: Prozessor (Cpu)

    Installieren der CPU Installieren der CPU So installieren Sie die CPU: Suchen Sie den CPU-Sockel auf der Hauptplatine. M2R-FVM CPU-SockelAM2 Entriegeln Sie den Sockel, indem Sie den Hebel erst zur Seite und dann in einem Winkel von 90 Grad nach oben...
  • Seite 22 Setzen Sie die CPU so über den Sockel, dass die CPU-Ecke mit dem goldenen Dreieck über der Sockelecke mit einem kleinen Dreieck liegt. Setzen Sie die CPU vorsichtig in den Sockel ein, bis sie fest einrastet. Um die Fehlerhäufi gkeit zu reduzieren, achten Sie darauf, dass die CPU vollständig eingesteckt...

  • Seite 23: Installieren Des Kühlkörpers Und Lüfters

    Im Lieferumfang der CPU-Kühlkörper- und Lüfterbaugruppe sind normalerweise Installationsanweisungen für die CPU, den Kühlkörper und den Haltemechanismus enthalten. Falls die Anweisungen in diesem Abschnitt nicht mit der CPU- Dokumentation übereinstimmen, halten Sie sich an die Anweisungen der CPU- Dokumentation. ASUS M2R-FVM 1-11...
  • Seite 24 Befestigen Sie ein Ende der Halteklammer am Modulhaltesockel. Richten Sie das andere Ende der Halteklammer (an der Halteklammerverriegelung) auf den Modulhaltesockel aus. Ein Einrastgeräusch zeigt an, dass die Halteklammer richtig sitzt. Vergewissern Sie sich, dass die Lüfter- und Kühlkörperbaugruppe richtig in den Haltemechanismus des Modulsockels passt, da sich die Halteklammer sonst nicht einrasten lässt.
  • Seite 25 Nachdem die Lüfter- und Kühlkörperbaugruppe eingebaut wurde, schließen Sie das CPU-Lüfterkabel an den Anschluss CPU_FAN auf der Hauptplatine an. M2R-FVM CPU-Lüfteranschluss Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Wenn dieser Anschluss nicht eingesteckt wird, kann es zu Fehlern bei der Hardwareüberwachung kommen.

  • Seite 26: Systemspeicher

    240-polig ausgelegt, im Vergleich zu der 184-poligen Auslegung des DDR DIMM. DDR2 DIMMs haben unterschiedliche Kerben, damit sie nicht versehentlich in einem DDR DIMM-Sockel eingebaut werden. Die Abbildung zeigt die Anordnung der DDR2 DIMM-Sockel: M2R-FVM 240-polige DDR2 DIMM-Sockel Kanal Sockel Kanal A...

  • Seite 27: Speicherkonfi Gurationen

    • Installieren Sie nur DIMMs mit gleicher CAS-Latenz. Um optimale Kompatibilität zu erreichen, empfehlen wir, Speichermodule vom selben Lieferanten zu beziehen. Besuchen Sie die ASUS-Website (www.asus.com), wenn Sie sich die neueste Liste qualifi zierter Hersteller ansehen möchten. • Bei der Verwendung von nur einem DDR-DIMM-Modul muss dieses in den Steckplatz DIMM-B2 eingesetzt werden.

  • Seite 28: Einbauen Eines Dimm

    1.7.3 1.7.3 Einbauen eines DIMM Einbauen eines DIMM Ziehen Sie die Stromversorgung ab, bevor Sie DIMMs oder sonstige Systemkomponenten hinzufügen oder entfernen. Bei Nichtbeachtung können Ihre Platine oder die Komponenten beschädigt werden. So bauen Sie ein DIMM ein: Entriegeln Sie einen DIMM- Sockel, indem Sie die beiden Halteklammern nach außen drücken.

  • Seite 29: Erweiterungssteckplätze

    Treiber die Funktion „Share IRQ“ unterstützen bzw. die Karten keine IRQ-Zuweisung benötigen. Andernfalls können Konfl ikte zwischen den beiden PCI- Gruppen auftreten. Das System würde dann nicht mehr stabil ausgeführt, und die Karte wäre nicht funktionstüchtig. ASUS M2R-FVM 1-17...

  • Seite 30: Irq-Zuweisungen

    1.8.3 1.8.3 IRQ -Zuweisungen IRQ -Zuweisungen IRQ -Standardzuweisungen IRQ -Standardzuweisungen Priorität Standardfunktion System-Timer Tastatur-Controller – Umleiten zu IRQ#9 Kommunikationsanschluss (COM1)* IRQ Holder für PCI Steering* Diskettenlaufwerk-Controller Druckeranschluss (LPT1)* System-CMOS/Echtzeituhr IRQ Holder für PCI Steering* IRQ Holder für PCI Steering* IRQ Holder für PCI Steering* Anschluss für PS/2-kompatible Maus* Numerischer Prozessor Primärer IDE-Kanal...

  • Seite 31: Pci Express X1-Steckplatz

    PCI Express x16 PCI Express x16 Steck platz Steck platz Diese Hauptplatine unterstützt PCI Express x16-Grafi kkarten, die den PCI Express- Spezifi kationen entsprechen. Die Abbildung zeigt eine Grafi kkarte, die im PCI Express x16-Steckplatz installiert ist. ASUS M2R-FVM 1-19...

  • Seite 32: Jumper

    Standardposition entfernen. Wenn Sie die Steckbrücke entfernen, tritt ein Fehler beim Systemstart auf! Normal CMOS löschen (Standard) M2R-FVM RTC RAM löschen • Geben Sie nach dem Löschen des CMOS wieder die vorherigen BIOS- Einstellungen ein. • Wenn sich das System aufgrund einer Übertaktung aufhängt, brauchen Sie den RTC nicht zu löschen.
  • Seite 33 Bei dem Versetzen der Jumper-Steckbrücken von den Kontakten 1-2 zu den Kontakten 2-3 wird die BIOS-Passwort-Funktion übersprungen und die Eingabe eines Passwortes in BIOS ist nicht notwendig. Normal Passwort (Standard) überspringen M2R-FVM Passwort überspringen M2R-FVM Passwort überspringen ASUS M2R-FVM 1-21...
  • Seite 34 USB-Anschlüsse bestimmt, die an die zusätzlichen USB-Ports angeschlossen werden können. +5 VSB (Standard) (Standard) (Standard) M2R-FVM USB-Geräte-Wake-Up +5 VSB (Standard) (Standard) • Für die USB-Wake-Up-Funktion benötigen Sie ein Netzteil, das bei jedem USB- Anschluss 500 mA auf der +5-Volt-Standby-Leitung unterstützt. Andernfalls lässt sich das System nicht einschalten.

  • Seite 35: 1.10 Anschlüsse

    Kopfhörers oder Lautsprechers. In der 4-Kanal-, 6-Kanal- und 8-Kanal- Konfiguration fungiert dieser Anschluss als Ausgang für den vorderen Lautsprecher. M ik rofonanschluss (rosa). Dieser Port dient zum Anschluss eines Mikrofons. Seitlicher Lautsprecherausgang (grau). Dieser Port dient zum Anschluss der seitlichen Lautsprecher in einer 8-Kanal-Audiokonfiguration. ASUS M2R-FVM 1-23...

  • Seite 36: Interne Anschlüsse

    Kontakt 5 zu verhindern, dass das Kabel falsch angeschlossen wird. DISKETTENLAUFWERK 1 HINWEIS: Richten Sie die roten Markierungen am Diskettenlaufwerks- Flachbandkabel am KONTAKT 1 aus. KONTAKT 1 M2R-FVM A8V-MX Anschluss für Diskettenlaufwerk 1-24 K apitel 1: Einführung zum Produkt...

  • Seite 37: Ide-Anschluss (40-1-Polig, Ide1)

    Öffnung am Ultra DMA-Kabelanschluss passt. Dadurch wird verhindert, dass das IDE-Kabel falsch eingesetzt wird. • Für Ultra DMA 100/66 IDE-Geräte verwenden Sie das IDE-Kabel mit 80 Leitern. HINWEIS: Richten Sie die roten Markierungen (üblicherweise gezackt) am IDE-Bandkabel am KONTAKT 1 aus. KONTAKT 1 M2R-FVM IDE-Anschluss ASUS M2R-FVM 1-25...

  • Seite 38: Serielle Ata-Anschlüsse (7-Polig Sata1, Sata2, Sata3, Sata4)

    Dieser Anschluss ermöglicht dem S/PDIF-Audiomodul eine digitale Klangausgabe. Schließen Sie ein Ende des S/PDIF-Audiokabels an diesen Anschluss an und das andere Ende an das S/PDIF-Modul. MASSE M2R-FVM A8V-MX Digitaler Audioanschluss Das S/PDIF-Ausgangsmodul ist separat erhältlich. 1-26 K apitel 1: Einführung zum Produkt...
  • Seite 39 MASSE +5 Volt +12 Volt +5 Volt +5 V Standby -5 Volt Masse Masse Masse +5 Volt Masse Masse +8 Volt Masse Masse + 8 Volt -12 Volt M2R-FVM ATX Netzanschluss + 8 Volt + 8 Volt ASUS M2R-FVM 1-27...

  • Seite 40: Usb-Anschlüsse (10-1-Polig, Usb56 [Schwarz], Usb78 [Schwarz])

    Modul in einen Steckplatz auf der Rückseite des Systemgehäuses ein. Diese USB-Anschlüsse entsprechen der USB 2.0-Spezifikation, die eine Verbindungsge- schwindigkeit von bis zu 480 Mbit/s unterstützt. M2R-FVM USB 2.0-Anschlüsse Interne Audioanschlüsse (4-polig, AUX1 [weiß]) Über diese Anschlüsse können Stereo-Audiosignale von Tonquellen wie einem CD- ROM-Laufwerk, einem TV-Tuner oder einer MPEG-Karte eingespeist werden.
  • Seite 41 Audiofrontanschluss (10-1-polig, F_AUDIO1) Dieser Anschluss ist für ein im Gehäuse angebrachtes Audiofrontanschluss-I/O-Modul vorgesehen. M2R-FVM Analoger Frontanschluss Azalia 10. IEEE 1394-a Anschluss (10-1-polig, IE1394_2) Dieser Anschluss ist für einen IEEE 1394a-Anschluss vorgesehen. Schließen Sie das IEEE 1394a-Modulkabel an diesen Anschluss an. Setzen Sie dann das Modul in einen Steckplatz an der Rückseite des Systemgehäuses ein.
  • Seite 42 11. System-Frontblendenanschluss (10-1-polig, F_PANEL1) Dieser Anschluss unterstützt mehrere im Gehäuse montierte Funktionen. M2R-FVM Systemfrontblendenanschluss Der Anschluss der Systemfrontblende ist farblich kodiert, damit er sich problemlos anschließen lässt. Einzelheiten können Sie der Anschlussbeschreibung unten entnehmen. • System-Power-LED (grün, 2-polig, PWR_LED) Der 3-polige Anschluss ist für die System-Power-LED ausgelegt. Schließen Sie das Kabel der Power-LED für das Gehäuse an diesen Anschluss an.

  • Seite 43: Bios Setup

    In diesem Kapitel wird beschrieben, wie Sie die Systemeinstellungen über die BIOS Setup-Menüs ändern. Sie fi nden auch ausführliche Beschreibungen der BIOS- Parameter. BIOS-Setup...

  • Seite 44: Verwalten Und Aktualisieren Des Bios

    Mit den folgenden Dienstprogrammen können Sie das Setup des BIOS (Basic Input/ Output System) verwalten und aktualisieren. ASUS EZ Flash (Aktualisiert mit Hilfe einer Diskette das BIOS in DOS.) Dienstprogramm Award BIOS Flash (Aktualisiert mit Hilfe einer startfähigen Diskette das BIOS im DOS-Modus.) ASUS CrashFree BIOS 2 (Aktualisiert das BIOS mit einer startfähigen Diskette, wenn...

  • Seite 45: Dienstprogramm Asus Ez Flash 2

    Dienstprogramm ASUS EZ Flash Dienstprogramm ASUS EZ Flash Mit der ASUS EZ Flash-Funktion kann BIOS aktualisiert werden, ohne den langen Prozess beim Starten von einer Diskette und mit Hilfe eines DOS-basierten Dienstprogramms durchlaufen zu müssen. Das Dienstprogramm EZ Flash ist in den BIOS-Chip integriert.

  • Seite 46: Award Bios Flash Utility

    Flash aktualisiert werden. Befolgen Sie die nachstehenden Anweisungen, um das BIOS mit diesem Dienstprogramm zu aktualisieren. Laden Sie die aktuelle BIOS-Datei von der ASUS-Webseite herunter. Benennen Sie die Datei in *.BIN um, und speichern Sie sie auf einer Diskette.. Speichern Sie nur die aktualisierte BIOS-Datei auf der Diskette, damit nicht die falsche BIOS-Datei geladen wird.
  • Seite 47 Drücken Sie <N>, wenn Sie vom Dienstprogramm aufgefordert werden, die aktuelle BIOS-Datei zu speichern. Der folgende Bildschirm wird angezeigt. Das Dienstprogramm prüft AwardBIOS Flash Utility for ASUS V8.64 die BIOS-Datei auf der (C) Phoenix Technologies Ltd. All Rights Reserved Diskette und beginnt mit der...

  • Seite 48: Speichern Der Aktuellen Bios-Datei

    Achten Sie darauf, dass auf der Diskette genügend Speicherplatz für die Datei vorhanden ist. So speichern Sie die aktuelle BIOS-Datei mit dem Dienstprogramm AwardBIOS Flash: Führen Sie die Schritte 1 bis AwardBIOS Flash Utility for ASUS V8.64 6 des vorherigen Abschnitts (C) Phoenix Technologies Ltd. All Rights Reserved aus.

  • Seite 49: Dienstprogramm Asus Crashfree Bios 2

    Dienstprogramm ASUS CrashFree BIOS 2 Dienstprogramm ASUS CrashFree BIOS 2 ASUS CrashFree BIOS 2 ist ein automatisches Wiederherstellungswerkzeug, mit dem Sie die BIOS-Datei wiederherstellen können, wenn sie nicht ausgeführt werden kann oder während des Aktualisierungsvorgangs beschädigt wird. Eine beschädigte BIOS-Datei kann mithilfe einer Diskette mit der aktualisierten BIOS-Datei aktualisiert werden.

  • Seite 50: Das Bios Setup-Programm

    • Die in diesem Abschnitt angezeigten BIOS Setup-Bildschirme dienen nur zu Referenzzwecken. Auf Ihrem Bildschirm sind sie möglicherweise etwas anders dargestellt. • Gehen Sie zur ASUS-Website (www.asus.com), und laden Sie die neueste BIOS- Datei für diese Hauptplatine herunter. ASUS M2R-FVM...

  • Seite 51: Bios-Menübildschirm

    Pfeil-nach-links oder Pfeil-nach-rechts auf der Tastatur hervorheben. • Die in diesem Kapitel angezeigten BIOS Setup-Bildschirme dienen nur zu Referenzzwecken. Auf Ihrem Bildschirm sind sie möglicherweise etwas anders dargestellt. • Besuchen Sie die ASUS-Website (www.asus.com), um sich die neuesten Informationen zum BIOS herunterzuladen. Kapitel 2: BIOS Setup...

  • Seite 52: Menüoptionen

    Ein konfi gurierbares Feld steht in eckigen Klammern und wird bei Auswahl markiert. Sie ändern die Eigenschaft eines Feldes, indem Sie dieses auswählen und die <Eingabetaste> drücken, um eine Liste mit Optionen anzuzeigen. Siehe „2.2.7 Pop-Up- Fenster“. ASUS M2R-FVM...

  • Seite 53: Popup-Fenster

    2.2.7 2.2.7 Pop -Up -Fenster Pop -Up -Fenster Wählen Sie eine Menüoption, und drücken Sie dann die <Eingabetaste>, um ein Pop- Up-Fenster mit den Konfi gurationsoptionen zu dieser Option einzublenden. Phoenix-Award BIOS CMOS Setup Utility Phoenix-Award BIOS CMOS Setup Utility Main Advanced Power...

  • Seite 54: Das Menü „Main

    Mit dieser Option können Sie das Systemdatum einstellen. 2.3.3 2.3.3 Legac y Diskette A [Disabled] Legac y Diskette A [Disabled] Diese Option gibt die Kapazität und die physikalische Größe des Diskettenlaufwerks A Konfi gurationsoptionen: [Disabled] [720K, 3.5 in.] [1.44M, 3.5 in.] [2.88M, 3.5 in] ASUS M2R-FVM 2-11...

  • Seite 55: Primary Ide Master/Slave

    2.3.4 2.3.4 Primar y IDE Master/Slave Primar y IDE Master/Slave Während Sie das Setup-Programm aufrufen, erkennt das BIOS automatisch vorhandene IDE-Geräte. Zu jedem IDE-Gerät gibt es ein eigenes Untermenü. Wählen Sie eine Geräteoption, und drücken Sie dann die <Eingabetaste>, um Informationen zu dem IDE-Gerät anzuzeigen.

  • Seite 56: Transfer Mode

    Sie neue IDE-Festplattenlaufwerke mit Hilfe eines Festplatten-Dienstprogramms wie FDISK. Dies ist notwendig, damit Sie Daten auf die Festplatte schreiben oder von der Festplatte lesen können. Aktivieren Sie unbedingt die Partition des primären IDE-Festplattenlaufwerks. ASUS M2R-FVM 2-13...

  • Seite 57: Sata1, 2, 3

    2.3.6 2.3.6 SATA1, 2, 3, 4 SATA1, 2, 3, 4 Während Sie das Setup-Programm aufrufen, erkennt das BIOS automatisch vorhandene serielle ATA-Geräte. Zu jedem SATA-Gerät gibt es ein eigenes Untermenü. Wählen Sie eine Geräteoption, und drücken Sie dann die <Eingabetaste>, um Informationen zu dem SATA-Gerät anzuzeigen.

  • Seite 58: Installed Memory

    CPU Configuration Chipset Item Specific Help PCIPnP Onboard Device Configuration Press enter to Set. ↑↓ : Select Item F1:Help -/+: Change Value F5: Setup Defaults →←: Select Menu ESC: Exit Enter: Select SubMenu F10: Save and Exit ASUS M2R-FVM 2-15...

  • Seite 59: Cpu Configuration

    2.4.1 2.4.1 CPU Configuration CPU Configuration Phoenix-Award BIOS CMOS Setup Utility Advanced CPU Configuration Select Menu Item Specific Help CPU Type AMD Sempron(tm) Processor 3200+ CPU Speed 1800MHz Cache RAM 128K AMD Cool’n’Quiet Function [Disabled] AMD Cool’n’Quiet Func tion [Disabled] AMD Cool’n’Quiet Func tion [Disabled] Mit dieser Option können Sie die AMD Cool’n’Quiet-Funktion aktivieren oder deaktivieren, die den Übergang in einen unteren Prozessor-Leistungszustand (P-State) in...
  • Seite 60 Mit dieser Option können Sie das Streuspektrum für den Taktgenerator auswählen. Konfi gurationsoptionen: [Disabled] [Enabled] System BIOS Cacheable System BIOS Cacheable [Disabled] [Disabled] Mit dieser Option können Sie die Ablage im BIOS-Cachespeicher aktivieren oder deaktivieren. Konfi gurationsoptionen: [Disabled] [Enabled]. ASUS M2R-FVM 2-17...

  • Seite 61: Pcipnp

    2.4.3 2.4.3 PCIPnP PCIPnP Phoenix-Award BIOS CMOS Setup Utility Advanced PCIPnP Select Menu Plug & Play O/S [Yes] Item Specific Help Resources Controlled By [Auto] Wählen Sie Yes, wenn IRQ Resources Sie ein Plug-and-Play- kompatibles Betriebssystem PCI/VGA Palette Snoop [Disabled] verwenden.
  • Seite 62 [4096] ENTER: Accept ESC:Abort Maximum Payload Size [4096] Maximum Payload Size [4096] Mit dieser Option können Sie die maximale TLP Payload-Größe für die PCI Express- Geräte einstellen. Einheit = Byte Konfi gurationsoptionen:[128] [256] [512] [1024] [2048] [4096]. ASUS M2R-FVM 2-19...

  • Seite 63: Onboard Device Confi Guration

    2.4.4 2.4.4 Onboard Device Configuration Onboard Device Configuration Phoenix-Award BIOS CMOS Setup Utility Phoenix-Award BIOS CMOS Setup Utility Advanced Onboard Device Configuration Select Menu South OnChip IDE Device Item Specific Help Onboard 1394 Controller [Enabled] Integriertes LAN [Enabled] Onboard LAN Boot ROM [Disabled] South OnChip PCI Device Onboard SATA Type...
  • Seite 64 Serial Por t1 Address [3F8/IRQ4] Mit dieser Option können Sie die I/O-Adresse und die IRQ auswählen. Konfi gurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] [Auto] MODEM Use IRQ [3] MODEM Use IRQ [3] Konfigurationsoptionen: [NA] [3] [4] [5] [7] [9] [10] [11] ASUS M2R-FVM 2-21...

  • Seite 65: Usb Configuration

    USB Configuration USB Configuration Mit den Optionen in diesem Menü können Sie die USB-Funktionen ändern. Wählen Sie eine Option, und drücken Sie dann die <Eingabetaste>, um die Konfi gurationsoptionen anzuzeigen. Phoenix-Award BIOS CMOS Setup Utility Phoenix-Award BIOS CMOS Setup Utility Advanced USB Configuration Select Menu...

  • Seite 66: Das Menü „Power

    Mit dieser Option können Sie die Unterstützung von Advanced Confi guration and Power Interface (ACPI) im Application-Specifi c Integrated Circuit (ASIC) aktivieren oder deaktivieren. Wenn sie auf [Enabled] gesetzt ist, ist der ACPI APIC-Tabellenzeiger in der RSDT-Zeigerliste enthalten. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS M2R-FVM 2-23...

  • Seite 67: Apm Confi Guration

    2 2 .5.3 .5.3 APM Configuration APM Configuration Phoenix-Award BIOS CMOS Setup Utility Phoenix-Award BIOS CMOS Setup Utility Power APM Configuration Select Menu Modem ring Resume [Disabled] Item Specific Help Video Off Option [Suspend -> Off] PWR Button < 4 secs [Instant-Off] Power Up On PCI Devices [Disabled]...

  • Seite 68: Hardware Monitor

    3,3V [Ignored] 3,3V [Ignored] Konfi gurationsoptionen: [3.29V] [Ignored] Fan Control [Enabled] Fan Control [Enabled] Mit dieser Option können Sie die Steuerung der Geschwindigkeit des System- /CPU-Lüfters durch die Änderung der Lüfterspannung aktivieren oder deaktivieren. Konfi gurationsoptionen: [Enabled] [Disabled] ASUS M2R-FVM 2-25...

  • Seite 69: Das Menü „Boot

    Das Menü „Boot“ Mit den Optionen des Menüs „Boot“ können Sie die Systemstartoptionen ändern. Wählen Sie eine Option aus, und drücken Sie dann die <Eingabetaste>, um das Untermenü einzublenden. Phoenix-Award BIOS CMOS Setup Utility Phoenix-Award BIOS CMOS Setup Utility Main Advanced Power Boot...

  • Seite 70: Boot Settings Confi Guration

    Full Screen LOGO [Enabled] Mit dieser Option aktivieren oder deaktivieren Sie die Anzeigefunktion Vollbild-Logo. Konfi gurationsoptionen: [Disabled] [Enabled] Um die Funktion ASUS MyLogo™ verwenden zu können, muss die o. g. Option auf [Enabled] gesetzt sein. Halt On [No Errors] Halt On [No Errors] Mit dieser Option können Sie die Art des Fehlerberichts auswählen.

  • Seite 71: Security

    2 2 .6.3 .6.3 Security Security Phoenix-Award BIOS CMOS Setup Utility Boot Security Select Menu Supervisor Password Clear Item Specific Help User Password Clear Password Check [Setup] Super visor Password Super visor Password User Password User Password In diesen Feldern können Sie die Passwörter einrichten. So richten Sie ein Kennwort ein: Wählen Sie eine Option aus, und drücken Sie die <Eingabetaste>.

  • Seite 72: Das Menü „Exit

    Mit dieser Option können Sie die vorgenommenen Änderungen verwerfen und zu den vorher gespeicherten Werten zurückkehren. Nach Auswahl dieser Option wird eine Bestätigung angezeigt. Wählen Sie [YES], um alle Änderungen zu verwerfen und die vorher gespeicherten Werte zu laden. ASUS M2R-FVM 2-29...
