Einbauen Eines Dimm; Ausbauen Eines Dimm - Asus M2R-FVM Handbuch

1.7.3 1.7.3

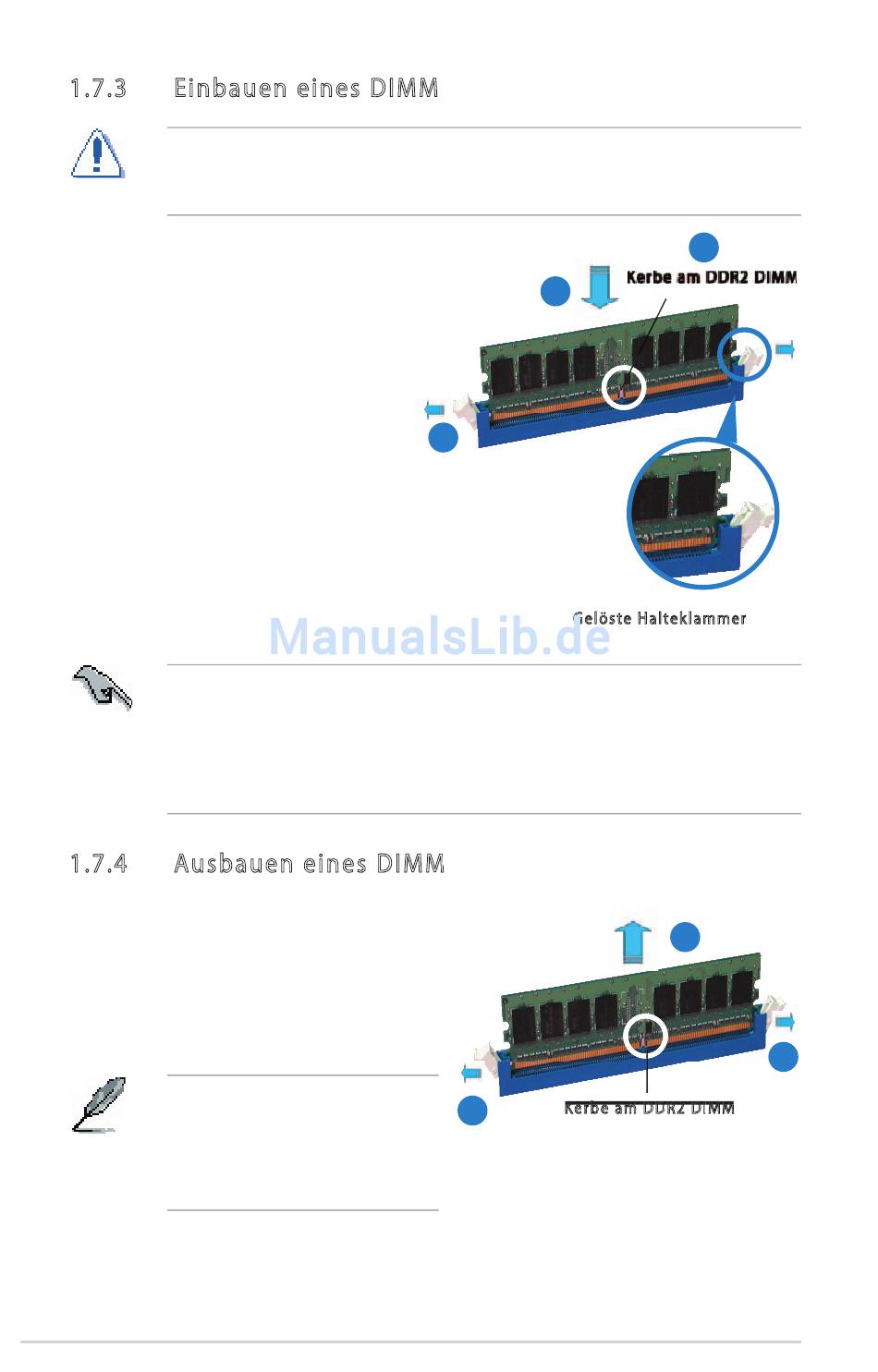

Einbauen eines DIMM

Einbauen eines DIMM
Ziehen Sie die Stromversorgung ab, bevor Sie DIMMs oder sonstige
Systemkomponenten hinzufügen oder entfernen. Bei Nichtbeachtung können Ihre
Platine oder die Komponenten beschädigt werden.
So bauen Sie ein DIMM ein:
1. Entriegeln Sie einen DIMM-
Sockel, indem Sie die beiden
Halteklammern nach außen
drücken.
2. Richten Sie ein DIMM so am Sockel
aus, dass die Kerbe am DIMM
an der Aussparung im Sockel
ausgerichtet ist.
3. Setzen Sie das DIMM fest in den
Sockel ein, bis die Klammern
einschnappen und das DIMM
richtig sitzt.
•
•
1.7.4 1.7.4

Ausbauen eines DIMM

Ausbauen eines DIMM
So bauen Sie ein DIMM aus:
1. Drücken Sie gleichzeitig die Halte-
klammern nach außen, um das
DIMM zu entriegeln.
Halten Sie das DIMM leicht mit den
Fingern fest, während Sie auf die
Halteklammern drücken. Wenn das
DIMM zu schnell herausspringt,
könnte es beschädigt werden.
2. Entfernen Sie das DIMM aus dem Sockel.
1-16
Ein DDR2 DIMM ist mit einer Kerbe versehen, damit es nur in einer bestimmten
Richtung eingesetzt werden kann. Setzen Sie ein DIMM nicht mit Gewalt in
einen Steckplatz ein, damit es nicht beschädigt wird.
Die DDR2 DIMM-Sockel unterstützen keine DDR DIMMs. Bauen Sie KEINE DDR
DIMMs in die DDR2 DIMM-Sockel ein.
3
1
Gelöste Haltek lammer Gelöste Haltek lammer
1 Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM Kerbe am DDR2 DIMM
Kapitel 1: Hardwareinformationen
2
2
1
