Installieren Des Optionalen Idsdm- Oder Vflash-Moduls - Dell EMC PowerEdge T640 Servicehandbuch

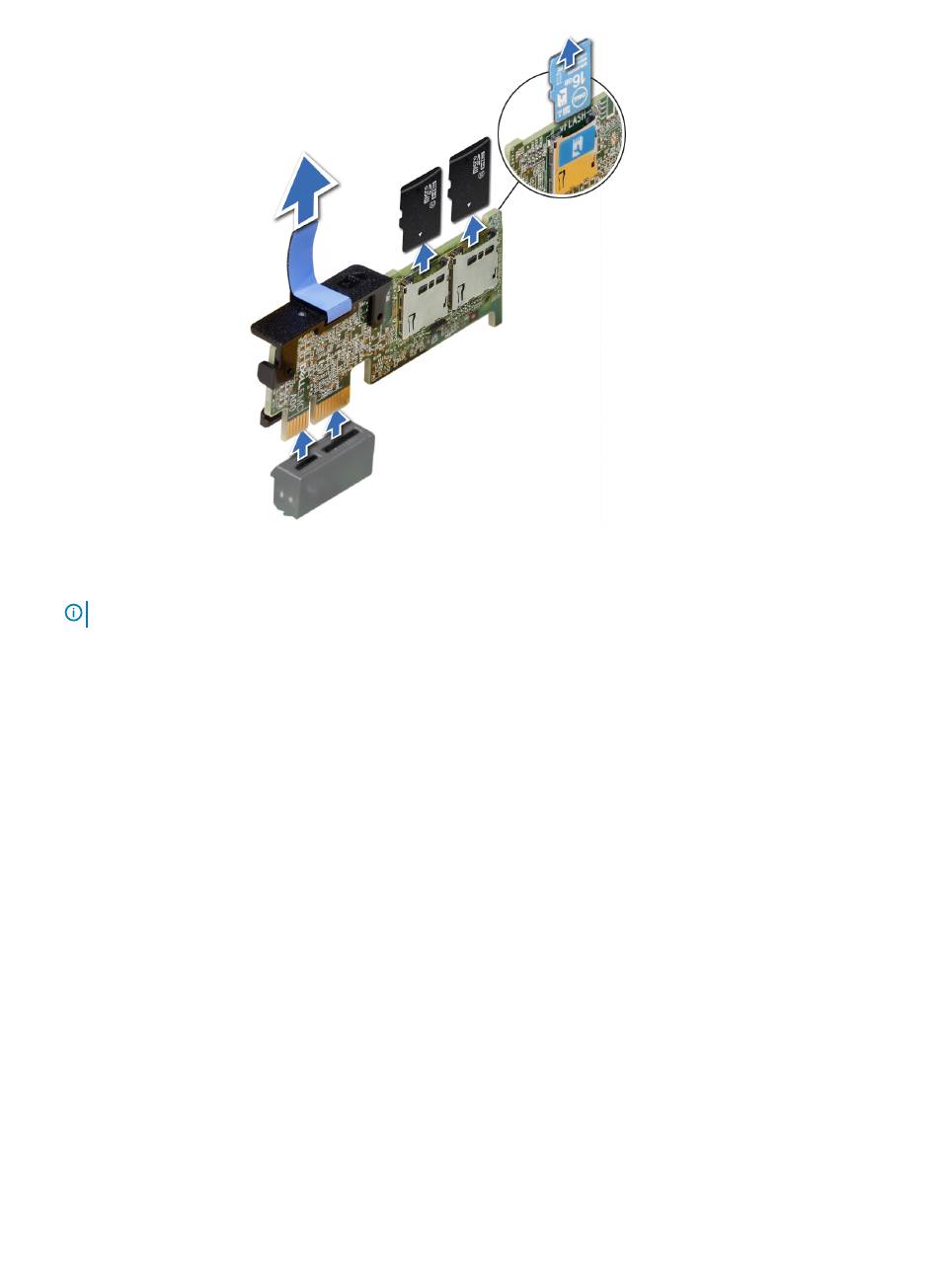

Abbildung 83. Entfernen des optionalen IDSDM/vFlash-Moduls
ANMERKUNG:
Nächster Schritt
1 Installieren der optionalen IDSDM/vFlash-Karte.

Installieren des optionalen IDSDM- oder vFlash-Moduls

Voraussetzung
Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
Schritte
1 Machen Sie den IDSDM-/vFlash-Anschluss auf der Systemplatine ausfindig.
Die Position des IDSDM/vFlash-Anschlusses finden Sie im Abschnitt
2 Richten Sie die IDSDM- oder vFlash-Karte auf den entsprechenden Anschluss auf der Systemplatine aus.
3 Schieben Sie das ISDM/vFlash-Modul ein, bis es auf der Systemplatine einrastet.
144 Installieren und Entfernen von Systemkomponenten
Es gibt zwei DIP-Schalter für Schreibschutz auf dem IDSDM/vFlash-Modul.
Jumper und Anschlüsse auf der Systemplatine.
