3.5.2 Beispiel für die Sondenmontage

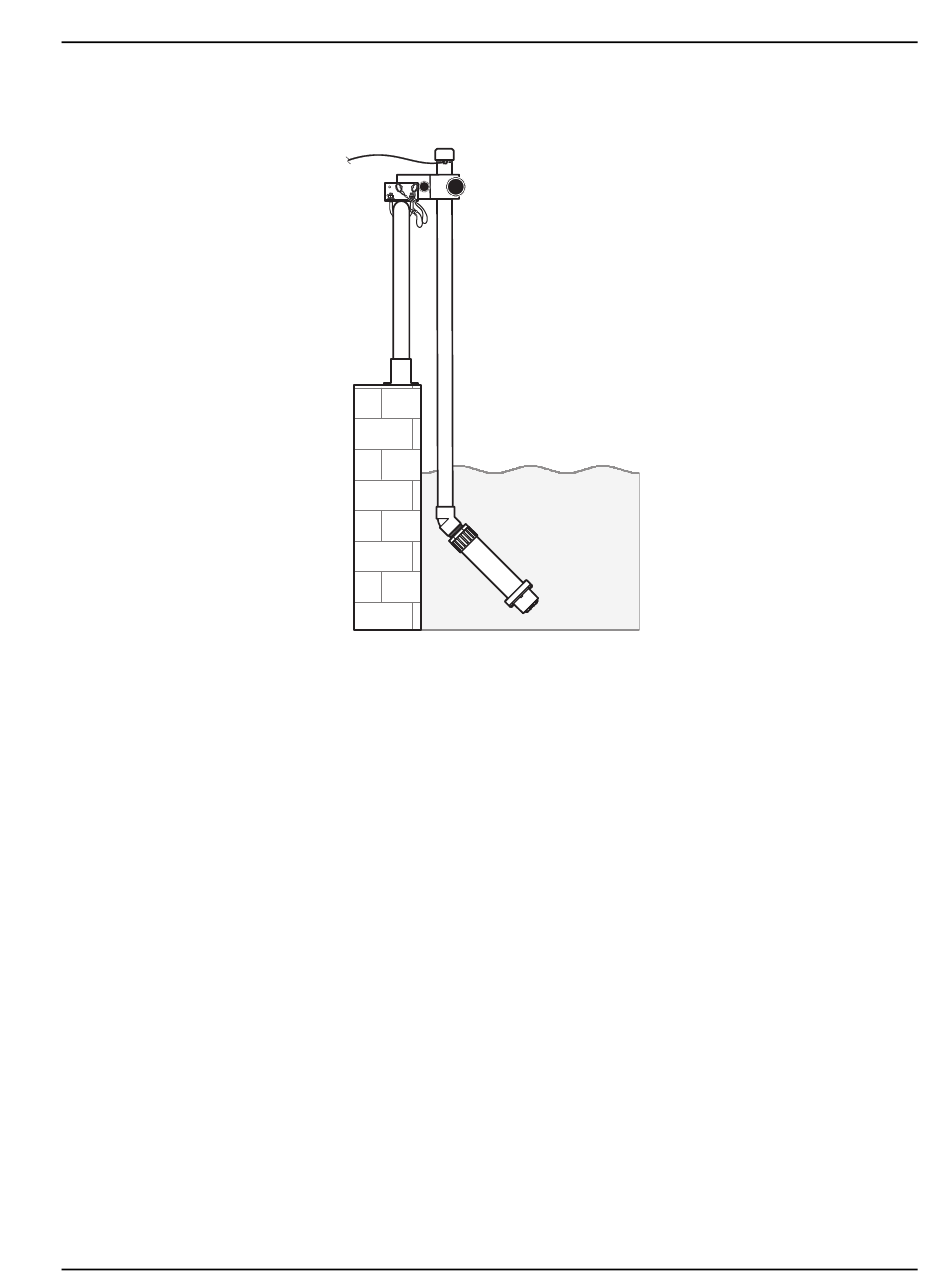

Abbildung 12 Beispiel für die Sonden-Installation mit Geländerhalterung
3.6 Anschluss der Sonde an den sc-Controller (nicht
explosionsgefährdeter Aufstellungsort) mit Schraubverschlüssen
Das Sondenkabel wird mit einem verpolungssicheren Schraubverschluss ausgeliefert
(siehe Abbildung 13, Seite
die Sonde später einmal abnehmen und den Stecker verschließen müssen. Für größere
Sondenkabellängen sind zusätzliche Verlängerungskabel erhältlich.
1. Schrauben Sie die Schutzkappe von der Buchse am Controller ab.
2. Führen Sie den Stecker in die Buchse ein, und ziehen Sie die Überwurfmutter
handfest an.
Hinweis: Bei Verwendung eines sc1000-Controllers darf der mittlere Anschluss nicht für die Sonden
benutzt werden. Er ist für das Display-Modul reserviert.
