3.5 Installation der Sonde im Probenstrom

3.5.1 Ausrichten der Sonde an der Montagevorrichtung

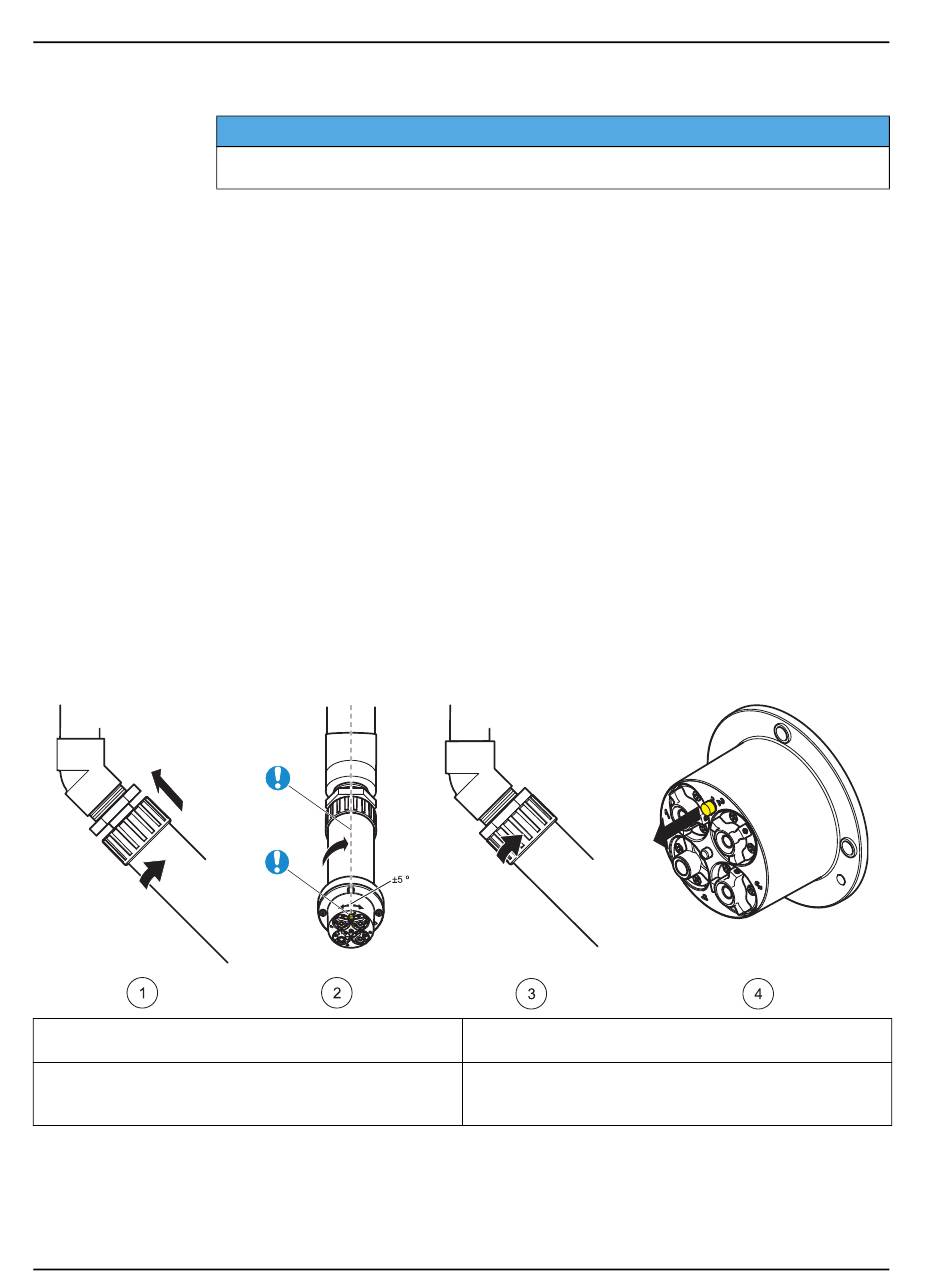

Abbildung 11 Montage der Sonde
1 Montage der Sonde an die Halterung. 45° Adapter und
Übergangsstück sollten vormontiert sein.
2 Ausrichtung der Sonde mit Hilfe der farbigen Kappe des
Referenzsystems. Die Salzbrücke sollte nach oben (12
Uhr, +/- 5°) ausgerichtet sein.
18
Die Sensorkartusche bitte vorsichtig handhaben und Berührungen mit den Membranen bei der
Installation der Sonde vermeiden.
Zur Installation der Sonde mit oder ohne Reinigungseinheit sind Halterungen mit
separaten Montageanleitungen für eine Vielzahl unterschiedlicher Bedingungen erhältlich.
Beachten Sie vor der Installation stets die folgenden Regeln:
• Die Sonde muss wie unter
ausgerichtet sein.
• Platzieren Sie die Sonde in einem Abstand von mindestens 200 mm (7,87 in.) zur
Beckenwand.
• Stellen Sie bei der Befestigung der Sonde mit einer Kettenhalterung sicher, dass die
Sonde nicht an der Beckenwand anschlagen kann.
• Tauchen Sie die Sonde in einem Winkel von ca. 45° ± 15° ein.
• Stellen Sie sicher, dass die Sonde vollständig eingetaucht ist.
• Beachten Sie bei Verwendung der Reinigungseinheit bitte das beigelegte
Anleitungsblatt.
Die Sonde muss in einer vorgegebenen Position an der Montagevorrichtung montiert
werden:
A C H T U N G
Kapitel 3.5.1 auf Seite 18
3 Fixierung der ausgerichteten Sonde mit Hilfe der
Überwurfmutter an der Halterung
4 Entfernen der Kappe des Referenzsystems
beschrieben, an der Halterung
