5. Konstruktion

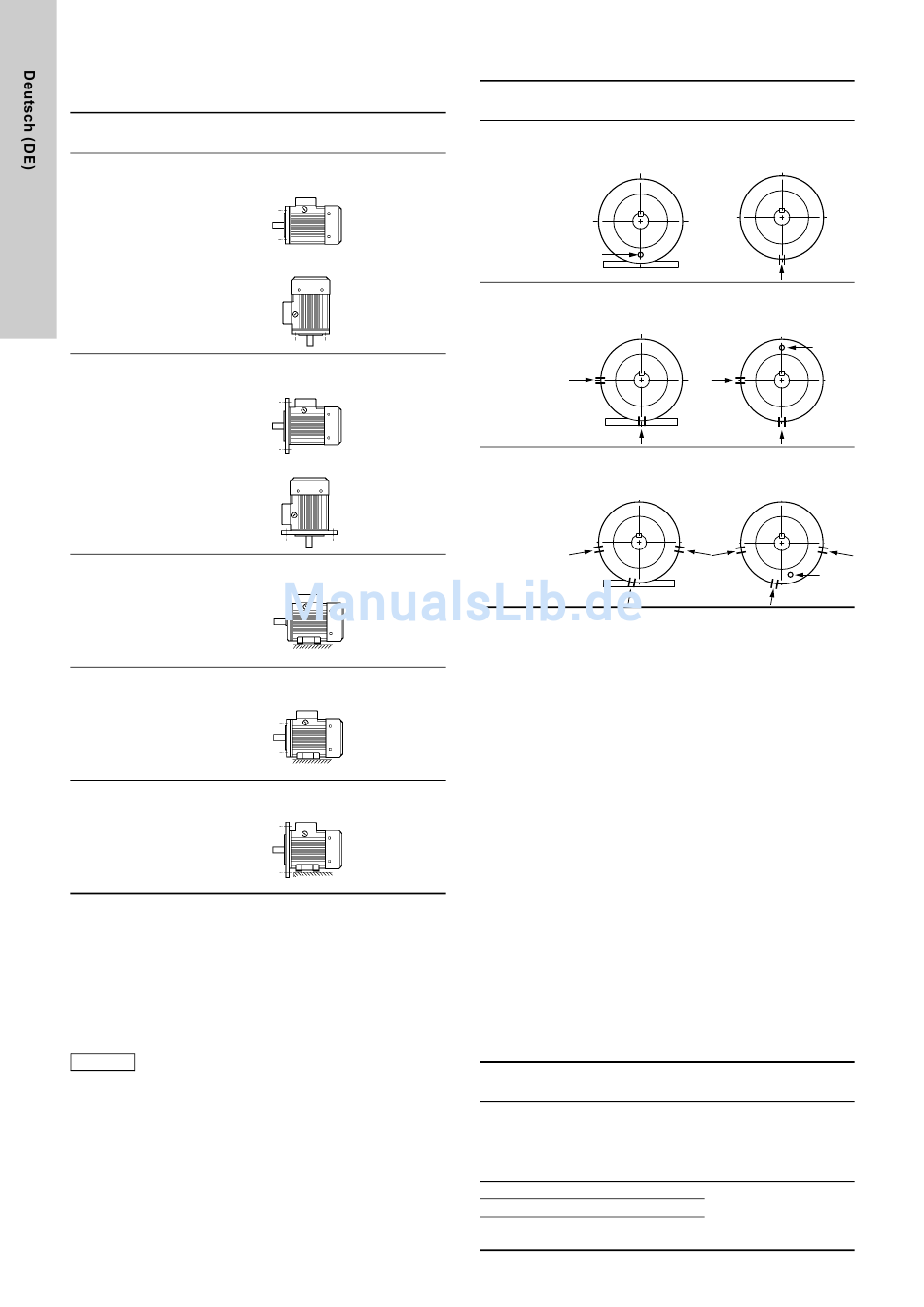

5.1 Bauformen

IEC 60034-7,
Reihe I
Flanschmotor - Flansch mit Gewindebohrungen
IM B 14
IM V 18
Flanschmotor - Flansch mit Durchgangsbohrungen
IM B 5
IM V 1
Fußmotor
IM B 3
Fußmotor - Flansch mit Gewindebohrungen
IM B 34
Fußmotor - Flansch mit Durchgangsbohrungen
IM B 35

5.2 Ablaufbohrungen

Standardmäßig verfügen Grundfos MG-Motoren über Ablauf-
bohrungen auf der Antriebsseite.
Wird der Motor in feuchter Umgebung oder an einem Ort mit
hoher Luftfeuchtigkeit installiert, ist die untere Ablaufbohrung zu
öffnen. Die Ablaufbohrungen sorgen dafür, dass z.B. das
Kondenswasser ablaufen kann, das sich im Statorgehäuse
gebildet hat.
Wird der Ablaufstopfen entfernt, ändert sich die
Achtung
Schutzart von IP 55 auf IP 44.
4
5.2.1 Anzahl der Ablaufbohrungen
IEC 60034-7,
Reihe II
p
MG 71, 80
IM 3601
IM 3611
MG 90-132
IM 3001
IM 3011
MG 160, 180
1. Der Flansch kann in beide Richtungen um 90 ° oder 180 °
IM 1001
gedreht werden.
2. Der Flansch kann um 180 ° gedreht werden.
3. Der Flansch kann in beide Richtungen um 90 ° gedreht werden.

5.3 Motorlager

Die Bezeichnung der Motorlager ist auf dem Typenschild
IM 2101
angegeben.
5.3.1 Motoren mit Schmiernippeln
Die Motoren der Baugröße 160 und 180 haben Schmiernippel
zum Nachschmieren der antriebsseitigen und nichtantriebs-
seitigen Lager. Die Lager sind ab Werk geschmiert und müssen
deshalb vor der Inbetriebnahme nicht geschmiert werden.
IM 2001
Die Schmierintervalle sind auf dem Typenschild, das die mechani-
schen Daten enthält, angegeben. Informationen zum Nachschmie-
ren und Warten der Lager finden Sie im Abschnitt

5.4 Informationen zum Auswuchten

Der Rotor ist dynamisch ausgewuchtet. Bei zylindrischen Wellen
erfolgt das Auswuchten mit eingelegter halber Passfeder.
5.5 Kabeleinführung/PG-Verschraubungen
Alle Motoren werden ohne PG-Kabelverschraubung ausgeliefert.
In der nachfolgenden Tabelle sind die Anzahl und Größe der im
Klemmenkasten vorhandenen Kabeleinführungen
(gemäß EN 50262) aufgeführt.
Motor-
baugröße
71, 80
90, 100
112, 132
160, 180
B 3
1 mit einem Stopfen
verschlossene
1
Ablaufbohrung
2 mit einem Stopfen
verschlossene
2
Ablaufbohrungen
3 mit einem Stopfen
verschlossene
3
Ablaufbohrungen
Anzahl und
Modell Beschreibung
Abmessung
Die Bohrungen haben
vorgefertigte Gewinde
B, C, H 2 x (M20 x 1,5) und sind mit ausbrech-
baren Kabeleinführun-
gen verschlossen.
B, C, D, H 4 x M20
Die Bohrungen sind mit
C, D, F, H 4 x M25 ausbrechbaren Kabel-
einführungen verschlos-
4 x M40
F, H
sen.
2 x M20
B 14, B 5,
B 34, B 35
1 mit einem Stopfen
verschlossene
1
Ablaufbohrung
3 mit einem Stopfen
verschlossene
2
Ablaufbohrungen
4 mit einem Stopfen
verschlossene
3
Ablaufbohrungen
11.2 Motorlager.
