Schritt 3
HR14-GE
WICHTIGER HINWEIS
Von diesem Punkt der Montage an
brauchen Sie Stunden und mehr als eine
Person. Fahren Sie an dieser Stelle
mit der Montage nicht fort, wenn nicht
genügend Zeit vorhanden ist, um das
Gerätehaus an diesem Tag komplett
aufzubauen. Ein teilweise montiertes
Gerätehaus kann bereits durch leichten
Wind beschädigt werden.
Für jede Schraube in der Wand
brauchen Sie eine U-Scheibe.
RICHTIG
1

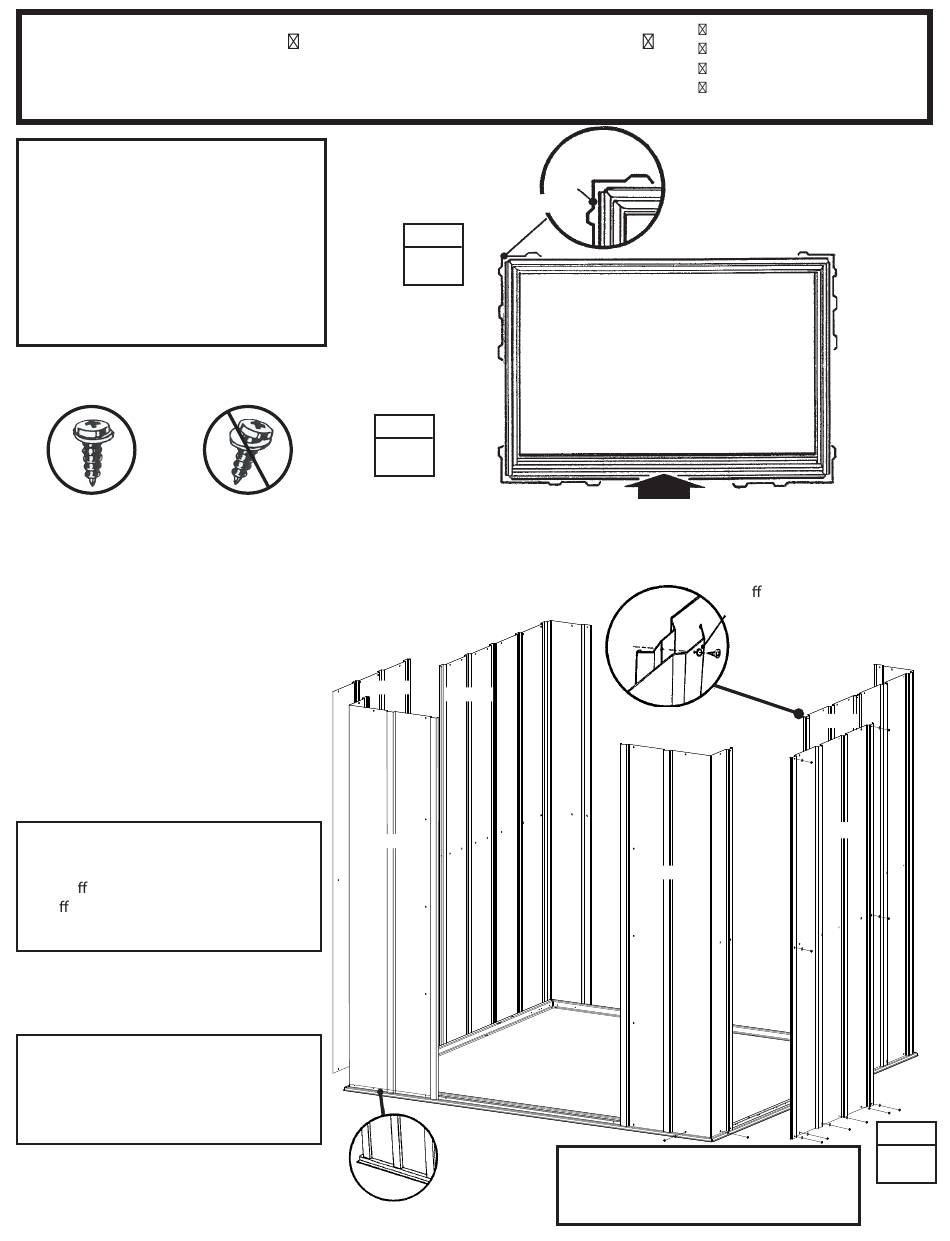

Setzen Sie ein vorderen Eckpaneele wie
gezeigt an die Ecken des Bodenrahmens.
Der breiteste Teil jedes Eckpaneels muß
an die Vorderseite des Gebäudes gesetzt
werden. Befestigen Sie die Eckpaneele mit
zwei Schrauben am Bodenrahmen.
2
Befestigen Sie die hinteren Eckpaneele
wie gezeigt an der Rückwand des Gebäudes.
Die Breitseite jedes Eckpaneels muß
gegen die Gebäudeseite gesetzt werden.
Die Eckpaneele mit vier Schrauben am
Bodenrahmen befestigen.
HINWEIS
Die Wandpaneele werden in zwei Breiten
geliefert. Jedes Wandpaneel hat eine
geri elte Rippe auf einer Seite. Die
geri elte Rippe muß unter die Rippe des
folgenden Paneels gelegt werden.
3
Befestigen Sie die Wandpaneele wie
gezeigt an den Seiten.
HINWEIS
Gehen Sie vorsichtig vor und stellen Sie
sicher, daß die
Paneele wie gezeigt am richtigen Ort
montiert werden.
4
Vor dem Weitermachen die Teilnummern
auf den Wandpaneelen überprüfen.
Hierzu benötigen Sie folgende Teile
Ecken/Wandpaneele
SCHRITT
FALSCH
STÜTZEN SIE DAS ECKPANEEL MIT
EINER STUFENLEITER AB, BIS EIN
WANDPANEEL VERBUNDEN WIRD
8200
9390
Schmal-
seite
10537
Breitseite
SCHRITT
2
Seite
1
9390
10537
10535
Paneele stehen wie
gezeigt auf dem
Rahmen
12
9390 Eckpaneel, vorn (2)
10537 Eckpaneel, hinten (2)
8200 Wandpaneel (2)
10535 Wandpaneel (2)
Hinten
Draufsicht
Vorne
Geri elte Rippe
unten
U-Scheibe
9390
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
10537
Seite
9390
10537
10535
8200
SCHRITT
3
