Die MixRite Dosierpumpe wird angetrieben vom Wasserdurchfluss, der dabei
verursachte Druckabfall ist minimal. Der Wasserantrieb ist gleichzeitig der Motor
für die Dosiereinheit. Externe Energiequellen für den Antrieb der Dosiereinheit
sind nicht erforderlich.
Die Dosiereinheit pumpt die flüssigen Zusätze proportional zum Wasservolumen,
das durch die MixRite Dosierpumpe fliesst, und injiziert sie in das System.
Funktionsweise des Wasserantriebs:
Die Saug- und Dosiereinheit besteht aus einem Kolben, der mit dem Motor
verbunden ist und von diesem angetrieben wird. Der Kolben bewegt sich in
einem Zylinder mit einem Rückschlagventil. Die Kolbenbewegung pumpt das
Wasser und saugt gleichzeitig die erforderliche Menge der Zusätze über einen
Saugschlauch aus einem Behälter.
Eine Dosierung der Zusatzmenge ist möglich mit folgenden Modellen:
2502, 2504, 2510, 12502, 12504, 12510
Bei den Modellen: 2500, 2501, 12500, 12501, ist die Dosierung
vorgegeben und kann nicht geändert werden.
Bei den Modellen 2512, 2514, 12512,12514 gelangen die angesaugten Zusätze
über einen Bypass-Schlauch direkt in die Hauptwasserleitung und haben keinen
Kontakt mit dem Motor.
Bei den Modellen 2512IN, 2514IN,12512IN,12514IN gelangen die angesaugten
Zusätze über einen Einlassstutzen direkt in die Hauptwasserleitung und haben
keinen Kontakt mit dem Motor.

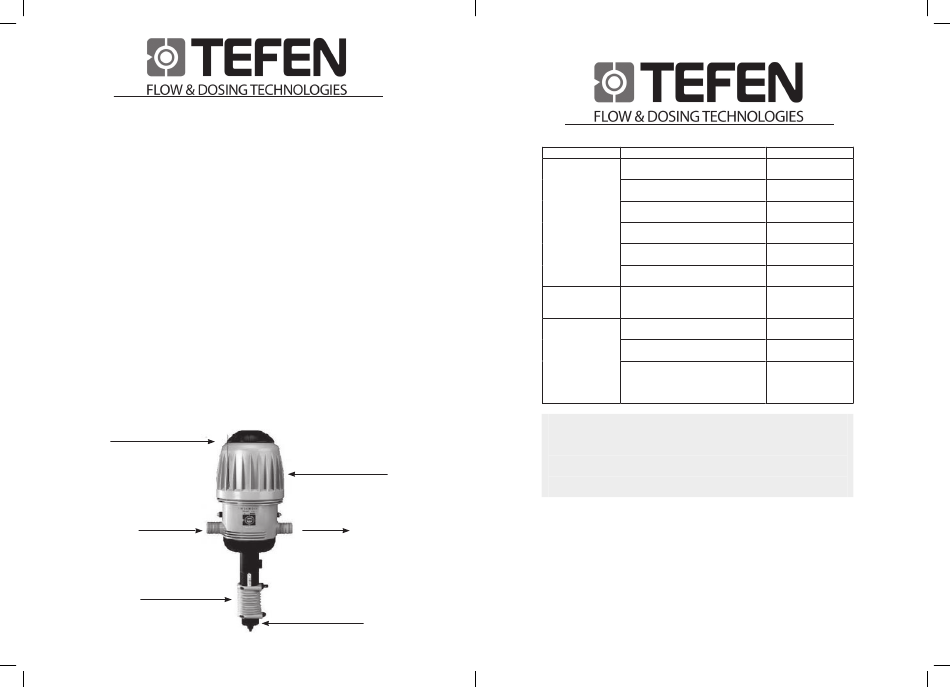

An/Aus
Wassereinlass
Saugeinheit mit
einstellbarer Dosierung
56
Motor
Wasserauslass
Saugschlauch
für Zusätze
TEFEN

Troubleshooting

Problem Check
Check that the intake and outlet
valves are open
Check that the water filter isn't
clogged
Check that water is flowing in the
MixRite does not line
operate
Check that springs are not broken
Open pump lid & remove piston
Check that cylinder is not
scratched
Check that piston seals are not
damaged
MixRite does not Dismantle the suction pump and
draw check the suction seal for damage
Check if there is liquid in the
The MixRite
additive container
makes scratching
Check if suction pipe is immersed
noises
and not folded
Check suction filter to see if it is
blocked and if it is immersed in the
additive tank
Correct installation will prevent damages and malfunctions of the
MixRite
It is strongly recommended to install a back flow preventor before the injector
on the main water line.
A vacuum release unit should be installed at the outlet of the MixRite in order
to prevent undesired suction of additive when the water line is draining.
A master valve must be installed before the injector, to be opened
only for the operation of the injector to prevent water hammer
damage to the injector.
9
Solution
Open the valve
Clean the filter
Open main and
outlet valve
Change the broken
spring
Change cylinder
Change the seals
Change the suction
seal
Add liquid to the
container
Straighten or
change the pipe
Clean and rinse
suction filter, Fill
liquid into tank to
cover filter
