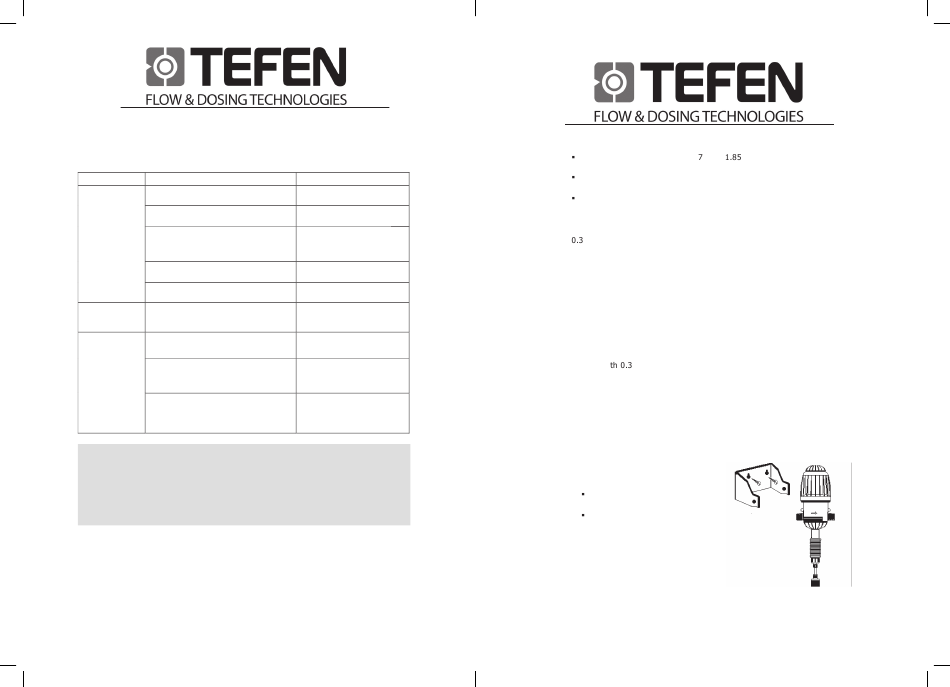

TEFEN

Fehlersuche

Fehler
Kontrollieren Sie:
Sind die Ein- und Auslassventile
offen?
Ist der Wasserfilter verstopft?
Sind die die Federn gebrochen?
MixRite
Pumpendeckel öffnen und den
arbeitet nicht
Kolben heraus nehmen
Hat der Zylinder Kratzer?
Sind die Kolbendichtungen
beschädigt?
Ansaugpumpe aufmachen und die
MixRite saugt
Ansaugdichtung auf Beschädigungen
nicht an
kontrollieren.
Ist der Behälter für Zusätze leer?
Hat der Ansaugschlauch einen Knick
MixRite macht
und befindet er sich in der
kratzende
Flüssigkeit?
Geräusche
Ist der Ansaugfilter ausreichend mit
Flüssigkeit bedeckt? Ist der
Ansaugfilter verstopft?
EINE SACHGEMÄßE INSTALLATION VE RHINDERT BESCHÄDIGUNGEN
UND BETRIEBSSTÖRUNGEN DER PUMPE
Wir empfehlen dringend, ein Rückschlagventil in die Hauptwasserleitung vor der
Dosierpumpe einzubauen.
Das Vakuumventil sollte am Auslass von MixRite installiert werden, um
unerwünschtes Ansaugen von Zusätzen zu verhindern, wenn die Leitung leer
läuft.
Um Wasserstoßschäden an der Pumpe zu verhindern, sollte ein Hauptventil vor
der Dosierpumpe installiert und nur zum Betrieb der Dosierpumpe geöffnet
werden.
62
Fehler beheben
Ventile öffnen
Filter reinigen
Gebrochene Feder
wechseln
Zylinder wechseln
Schadhafte Dichtungen
auswechseln
Ansaugdichtung wechseln
Falls leer, Zusätze
nachfüllen
Knick entfernen oder
Schlauch wechseln
Filter reinigen und Tank
auffüllen, bis der Filter
ausreichend bedeckt ist
TEFEN
Technical Data
MixRite operates in the following conditions:
From a minimum flow rate of
L/H (
Gal/H) and up to 2,500
L/H (660 Gal/H)
Temperature not lower than 4˚C (39˚F) and not higher than
40˚C (104˚F)
Water pressure between 0.2 Bar to 8 Bar (2.9 to 120 PSI)
The additive may be added to the water flow according to the
required dosing percentage:
% to 2% in models:
2502, 12502, 2512, 12512, 2502P,
2512IN, 12512IN.
0.4% to 4% in models:
2504, 12504, 2514, 12514, 2514IN,
12514IN.
3 % to 10% in models: 2510,12510
Fixed dosage 0.2 % in models: 2500, 12500
Fixed dosage 0.8 % in models: 2501, 12501
Water pressure loss:
Pressure loss in the lower flow rates 0.1 Bar and in the higher flow
rates up to 1 Bar.
Models wi
%-2%: from 0.1 Bar up to 1 Bar in proportion to
the water flow
Models with 0.4%-4%: from 0.2 Bar up to 1.2 Bar in proportion to
the water flow
Models with 3%-10%: from 0.5 Bar up to 1.8 Bar in proportion to
the water flow
The MixRite inlet and outlet are ¾" BSPT male thread.
The additive tank should be placed beneath the MixRite.
Mounting the MixRite
1. Prepare the MixRite site.
The MixRite intake and outlet must
reach the intake and outlet pipes.
The MixRite must be positioned above
the liquid additives container.
2. Screw the MixRite bracket onto a wall or
any stable vertical base.
3. Press the MixRite onto the bracket.
The nipples on the MixRite must click
into the holes in the side of bracket.
3
