Verwandte Anleitungen für tefen MixRite 3.5
Inhaltszusammenfassung für tefen MixRite 3.5

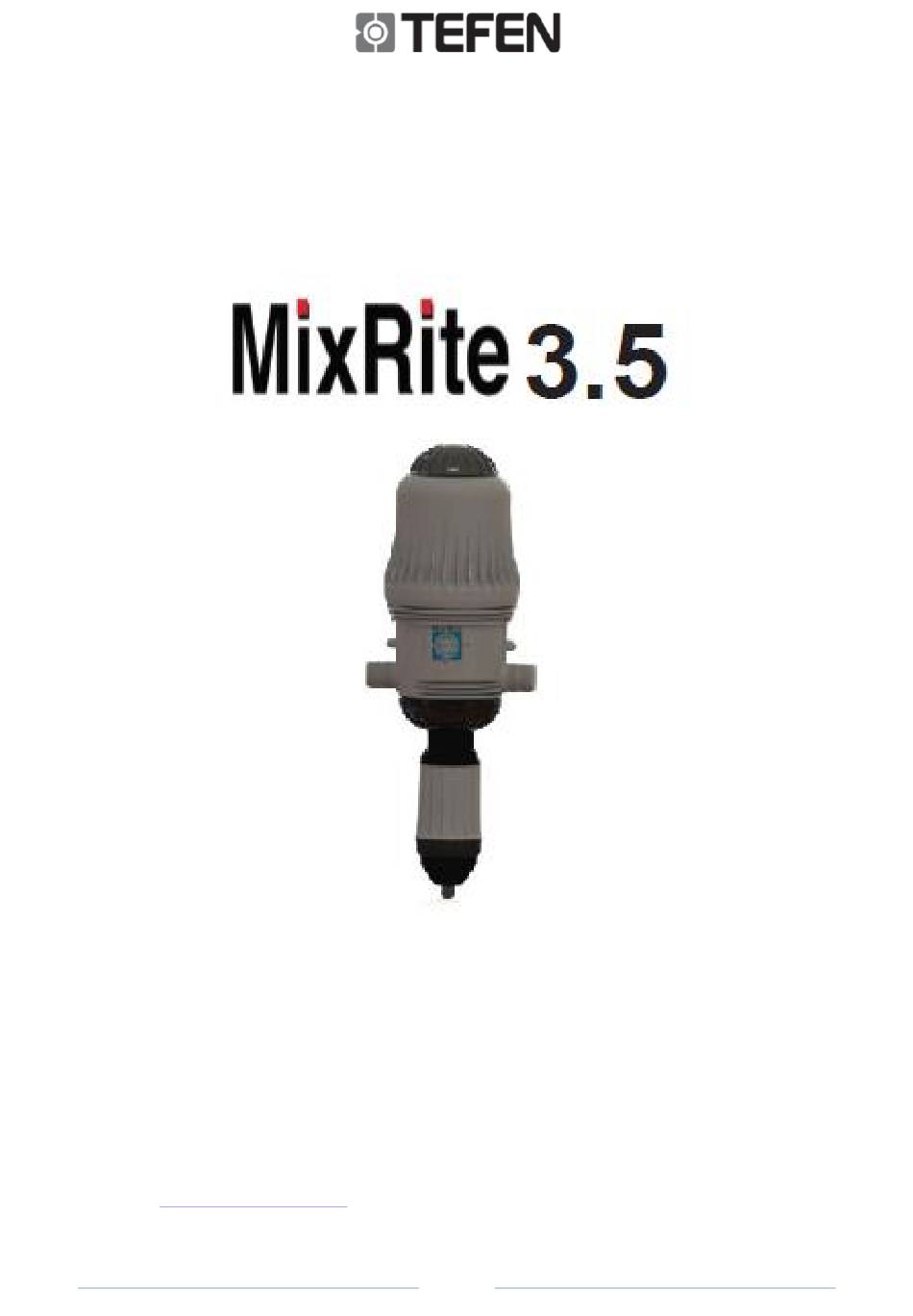

- Seite 1 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Proportionaldosierer Benutzerhandbuch E-Mail: info@tefentech.com Internet: www.tefentech.com Seite 1...
- Seite 2 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Tefen proportional Dosierpumpe Wir gratulieren Ihnen, dass Sie sich für ein Qualitätsprodukt von Tefen entschieden haben. Es ist wichtig, sich ein paar Minuten Zeit zu nehmen, die Erklärungen und Empfehlungen dieser Bedienungsanleitung aufmerksam zu lesen. Funktionsweise 1.
- Seite 3 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Wasserdruckverlust: 0.03%-0.2% von 0.1 bar bis 2.5 bar proportional zum Wasserdurchfluss. -0.9% von 0.1 bar bis 2.6 bar proportional zum Wasserdurchfluss. -2% von 0.1 bar bis 2.7 bar proportional zum Wasserdurchfluss. -5% von 0.2 bar bis 3.2 bar proportional zum Wasserdurchfluss. -10% von 0.5 bar bis 3.8 bar proportional zum Wasserdurchfluss.
- Seite 4 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE 1. Schließen Sie den Dosierer mit Hilfe von Schraubverbindungen an die Wasserleitung an. Achten Sie bei der Montage auf die Durchflussrichtung des Wassers. Diese ist auf dem Gerät mit einem Pfeil gekennzeichnet 2. Installieren Sie einen Filter, 120 mesh (130 Mikrometer) zwischen Ventil und Dosierpumpe 3.
- Seite 5 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE 1. Ist der Wasserdurchsatz größer, als der zulässig oder wird der Dosierer nicht für Dauerbetrieb benötigt, sollte der Dosierer in einer Umgehungsleitung installiert werden 2. Installieren Sie den Dosierer mittels Drehkupplungen in die Umgehungswasserleitung und stellen Sie sicher, dass die Fließrichtung des Wassers, gekennzeichnet durch einen Pfeil, eingehalten wird.
- Seite 6 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Handentlüftungsventil Nur bei den Modellen die mit einem Handentlüftungsventil geliefert werden, müssen Sie nach der Inbetriebnahme der Dosierpumpe, die Abdeckkappe ( Handentlüftungsventil ) drücken, damit der Lufteinschluss entweichen kann. Diese Entlüftung wird von einem leichten Verlust von Wasser begleitet. Beim Loslassen der Kappe schließt sich das Ventil wieder.
- Seite 7 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Bei der Verwendung von gelösten pulverartigen Additiven empfiehlt es sich, dass Dosierteil alle 3Monate zu demontieren und gründlich mit klarem Wasser auszuwaschen Wird der Dosierer nach einem längeren Stillstand wieder in Betrieb genommen, empfiehlt es sich, die Motoreinheit zu entfernen und über Nacht in lauwarmes Wasser zu legen.
- Seite 8 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Austausch der Motordichtleisten Ersetzen Sie die Motordichtleisten einmal im Jahr oder bei Bedarf Vor dem Öffnen des Gerätes müssen Sie eine Druckentlastung durchführen, hierzu müssen Sie den Wasserzufluss sperren und Ausgangsseitig für ein Abfließen des Wasser sorgen ...
- Seite 9 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Austausch des Kolbendichtrings bei 10% Modellen Vor dem Öffnen des Gerätes müssen Sie eine Druckentlastung durchführen, hierzu müssen Sie den Wasserzufluss sperren und Ausgangsseitig für ein Abfließen des Wasser sorgen Entfernen Sie die unterste Überwurfmutter der Verstellung und ziehen Sie das Rückschlagventil nach unten raus ...
- Seite 10 DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Entlüftungsmodelle On /Off Modelle Modelle Seite...
-
Seite 11: Fehlerbehebung
DURCHFLUSS & DOSIERSYSTEM TECHNOLOGIE Fehlerbehebung Problem Kontrolle Fehlerbehebung Sind Ein- und Auslassventile Öffnen Sie das Ventil offen? Ist der Wasserfilter verstopft? Reinigen Sie den Filter Fließt das Wasser in der Öffnen Sie das Haupt- Leitung? und Auslassventil. Dosierer arbeitet Sind Federn gebrochen? Gebrochene Feder nicht ( Wassermotor überprüfen )
