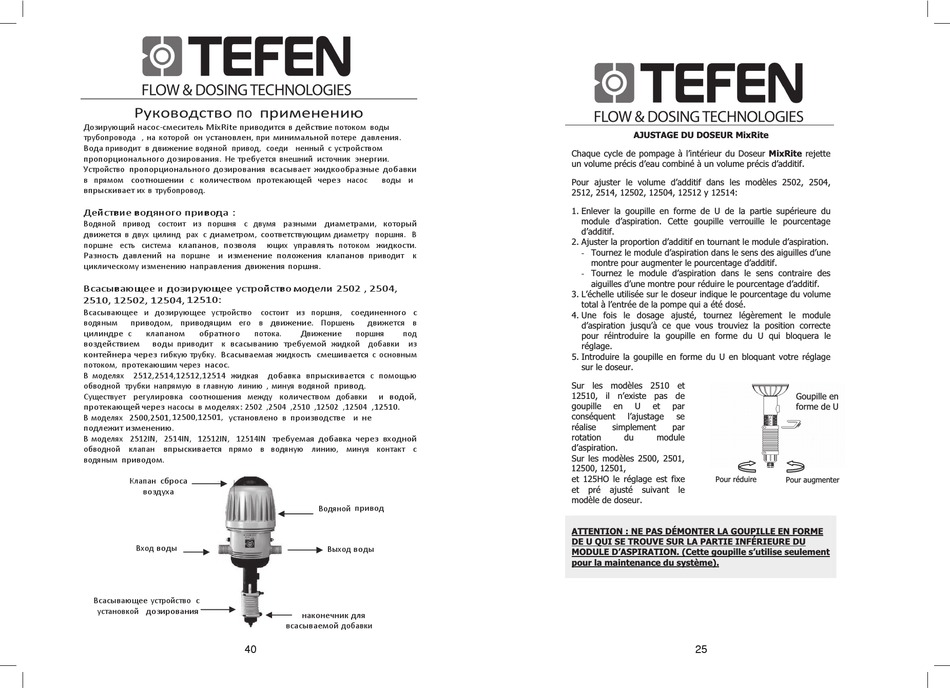

AJUSTAGE DU DOSEUR MixRite
      
Chaque cycle de pompage à l'intérieur du Doseur MixRite rejette
un volume précis d'eau combiné à un volume précis d'additif.
   
Pour ajuster le volume d'additif dans les modèles 2502, 2504,
   
2512, 2514, 12502, 12504, 12512 y 12514:
  
 

1. Enlever la goupille en forme de U de la partie supérieure du
 

module d'aspiration. Cette goupille verrouille le pourcentage
 
d'additif.    

2. Ajuster la proportion d'additif en tournant le module d'aspiration.
 
- Tournez le module d'aspiration dans le sens des aiguilles d'une
   
 
montre pour augmenter le pourcentage d'additif.

- Tournez le module d'aspiration dans le sens contraire des
    
aiguilles d'une montre pour réduire le pourcentage d'additif.
 
3. L'échelle utilisée sur le doseur indique le pourcentage du volume
 
total à l'entrée de la pompe qui a été dosé.

4. Une fois le dosage ajusté, tournez légèrement le module


d'aspiration jusqu'à ce que vous trouviez la position correcte

 
pour réintroduire la goupille en forme du U qui bloquera le
 
réglage.
    

5. Introduire la goupille en forme du U en bloquant votre réglage
      
sur le doseur.
 
Sur les modèles 2510 et
  
  
12510, il n'existe pas de
  
 
goupille en U et par
  
conséquent l'ajustage se
réalise simplement par
rotation du module
  
d'aspiration.
Sur les modèles 2500, 2501,    
12500, 12501,
et 125HO le réglage est fixe
Pour réduire
et pré ajusté suivant le
    
modèle de doseur.
    
 
ATTENTION : NE PAS DÉMONTER LA GOUPILLE EN FORME
     DE U QUI SE TROUVE SUR LA PARTIE INFÉRIEURE DU
MODULE D'ASPIRATION. (Cette goupille s'utilise seulement
     
pour la maintenance du système).
   
25

 

 


 


Goupille en
forme de U
Pour augmenter


