TEFEN
          
        

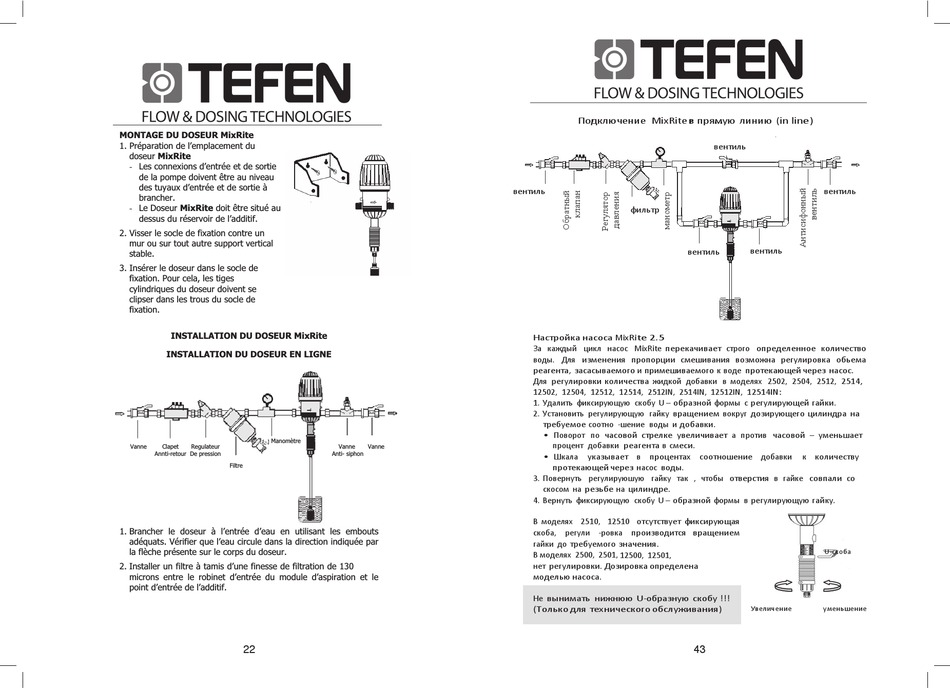

MONTAGE DU DOSEUR MixRite

1. Préparation de l'emplacement du
       
doseur MixRite
         - Les connexions d'entrée et de sortie
   
de la pompe doivent être au niveau
des tuyaux d'entrée et de sortie à
     
brancher.
- Le Doseur MixRite doit être situé au
dessus du réservoir de l'additif.
2. Visser le socle de fixation contre un
mur ou sur tout autre support vertical
stable.
3. Insérer le doseur dans le socle de
fixation. Pour cela, les tiges
 cylindriques du doseur doivent se
clipser dans les trous du socle de

fixation.
INSTALLATION DU DOSEUR MixRite
INSTALLATION DU DOSEUR EN LIGNE
      
       
         
       

     
Vanne Clapet Regulateur
     
Annti-retour De pression
 
Filtre
        
 
           
   
       
         
1. Brancher le doseur à l'entrée d'eau en utilisant les embouts
 
adéquats. Vérifier que l'eau circule dans la direction indiquée par
la flèche présente sur le corps du doseur.
2. Installer un filtre à tamis d'une finesse de filtration de
microns entre le robinet d'entrée du module d'aspiration et le
point d'entrée de l'additif.

22

 
Manomètre
Vanne Vanne
Anti- siphon
0
