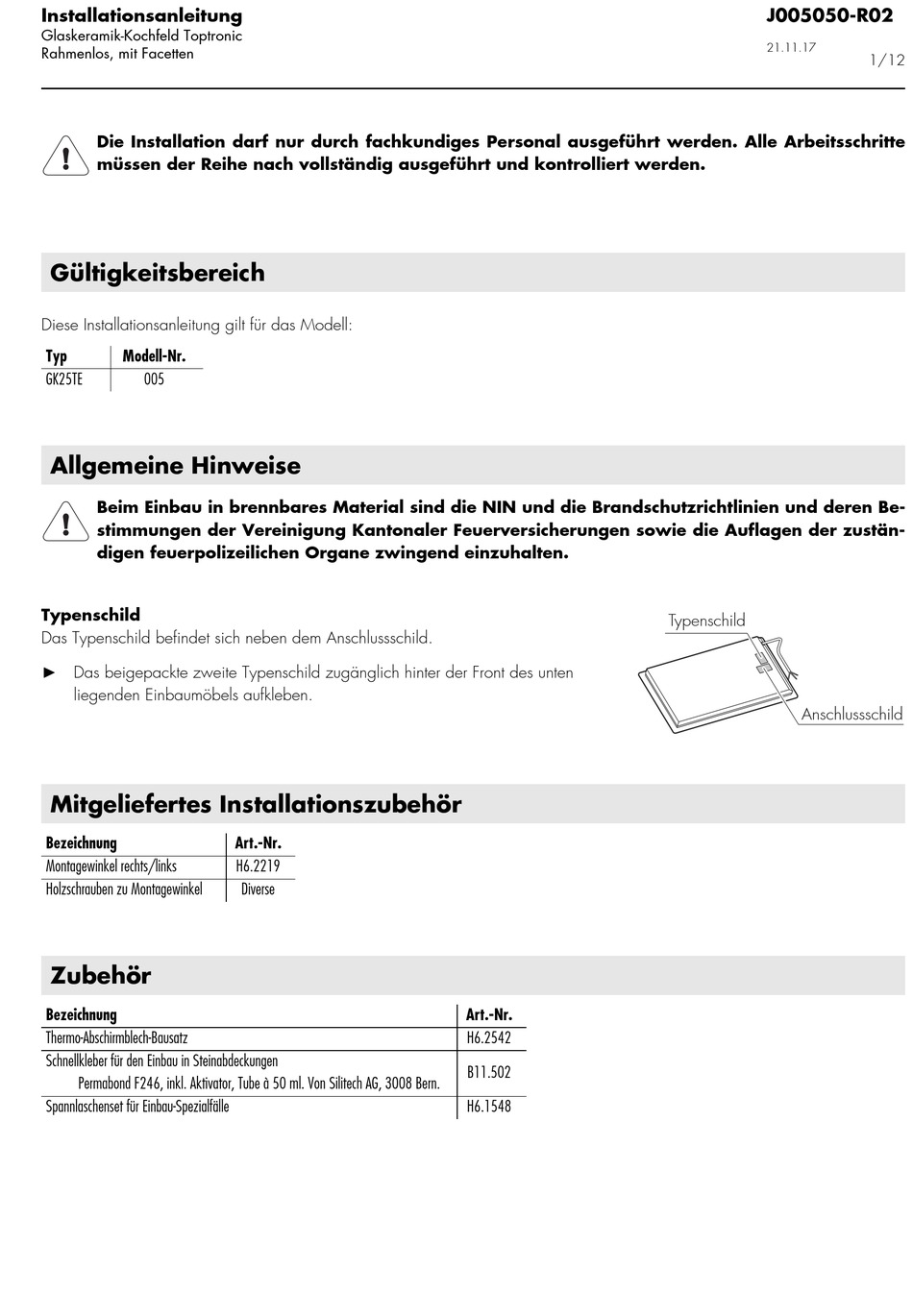

Installationsanleitung
Glaskeramik-Kochfeld Toptronic
Rahmenlos, mit Facetten
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte
müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ
Modell-Nr.
GK25TE
005
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän
digen feuerpolizeilichen Organe zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten
A
liegenden Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Montagewinkel rechts/links
Holzschrauben zu Montagewinkel
Zubehör
Bezeichnung
Thermo-Abschirmblech-Bausatz
Schnellkleber für den Einbau in Steinabdeckungen
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Spannlaschenset für Einbau-Spezialfälle
Art.-Nr.
H6.2219
Diverse
Art.-Nr.
H6.2542
B11.502
H6.1548
J005050 R02
21.11.17
Typenschild
Anschlussschild
1/12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG GK25TE

Inhaltszusammenfassung für V-ZUG GK25TE

  • Seite 1 Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: Modell-Nr. GK25TE Allgemeine Hinweise Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän digen feuerpolizeilichen Organe zwingend einzuhalten.

  • Seite 2: Elektrische Anschlüsse

    J005050 R02 Installationsanleitung Glaskeramik-Kochfeld Toptronic 21.11.17 Rahmenlos, mit Facetten 2/12 Elektrische Anschlüsse Elektrische Anschlüsse sind durch fachkundiges Personal nach den Vorschriften der NIN und der örtlichen Elektrizitätswerke auszuführen. In der Hausinstallation ist eine allpolige Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor zusehen.

  • Seite 3: Einbau

    J005050 R02 Installationsanleitung Glaskeramik-Kochfeld Toptronic 21.11.17 Rahmenlos, mit Facetten 3/12 Hinweise Die Arbeitsplatte muss plan sein, damit die erforderliche Abdichtung gegen eindringende Flüssigkeiten gewährleistet ist. Bei Arbeitsplattendicke ≥30 mm kann ein SMS 6/6 Backofen direkt untergebaut werden, Ausnahme: M-SL. Der Unterbau eines Backofens in Kurzbauform 55-600, 60-600, 55-381 oder 60-381 ist möglich bei Verwendung eines Lüftungsgitter-Bausatzes (siehe J402.54).
  • Seite 4 J005050 R02 Installationsanleitung Glaskeramik-Kochfeld Toptronic 21.11.17 Rahmenlos, mit Facetten 4/12 Backofen Bauformen: 55–762, 60–762 (ohne M-SL) min. 15 Ausschnitt in der Rückwand, sofern erforderlich ~230 600/550 Backofen mit Verwendung eines Lüftungsgitters (siehe J402.54) Bauformen: 55–600; 60–600 55–381; 60–381 Detail Y min.
