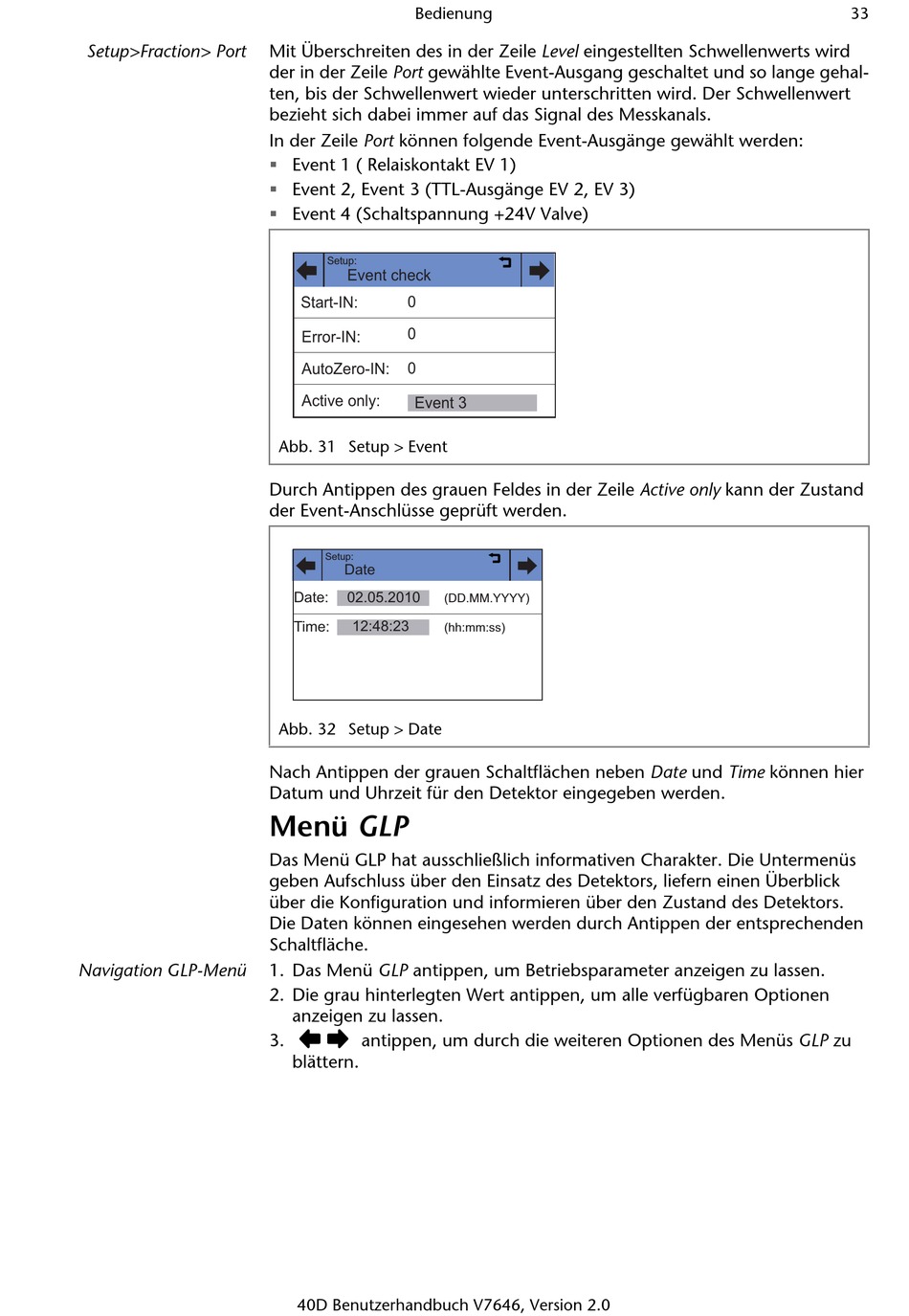

Setup>Fraction> Port
Navigation GLP-Menü
Bedienung
Mit Überschreiten des in der Zeile Level eingestellten Schwellenwerts wird
der in der Zeile Port gewählte Event-Ausgang geschaltet und so lange gehal-
ten, bis der Schwellenwert wieder unterschritten wird. Der Schwellenwert
bezieht sich dabei immer auf das Signal des Messkanals.
In der Zeile Port können folgende Event-Ausgänge gewählt werden:
Event 1 ( Relaiskontakt EV 1)
Event 2, Event 3 (TTL-Ausgänge EV 2, EV 3)
Event 4 (Schaltspannung +24V Valve)
Setup:
Event check
0
Start-IN:
0
Error-IN:
AutoZero-IN:
0
Active only:
Event 3
Abb. 31 Setup > Event
Durch Antippen des grauen Feldes in der Zeile Active only kann der Zustand
der Event-Anschlüsse geprüft werden.
Setup:
Date
Date:
02.05.2010
Time:
12:48:23
Abb. 32 Setup > Date
Nach Antippen der grauen Schaltflächen neben Date und Time können hier
Datum und Uhrzeit für den Detektor eingegeben werden.
Menü GLP
Das Menü GLP hat ausschließlich informativen Charakter. Die Untermenüs
geben Aufschluss über den Einsatz des Detektors, liefern einen Überblick
über die Konfiguration und informieren über den Zustand des Detektors.
Die Daten können eingesehen werden durch Antippen der entsprechenden
Schaltfläche.
1. Das Menü GLP antippen, um Betriebsparameter anzeigen zu lassen.
2. Die grau hinterlegten Wert antippen, um alle verfügbaren Optionen
anzeigen zu lassen.
3.
antippen, um durch die weiteren Optionen des Menüs GLP zu
blättern.
40D Benutzerhandbuch V7646, Version 2.0
(DD.MM.YYYY)
(hh:mm:ss)
33
