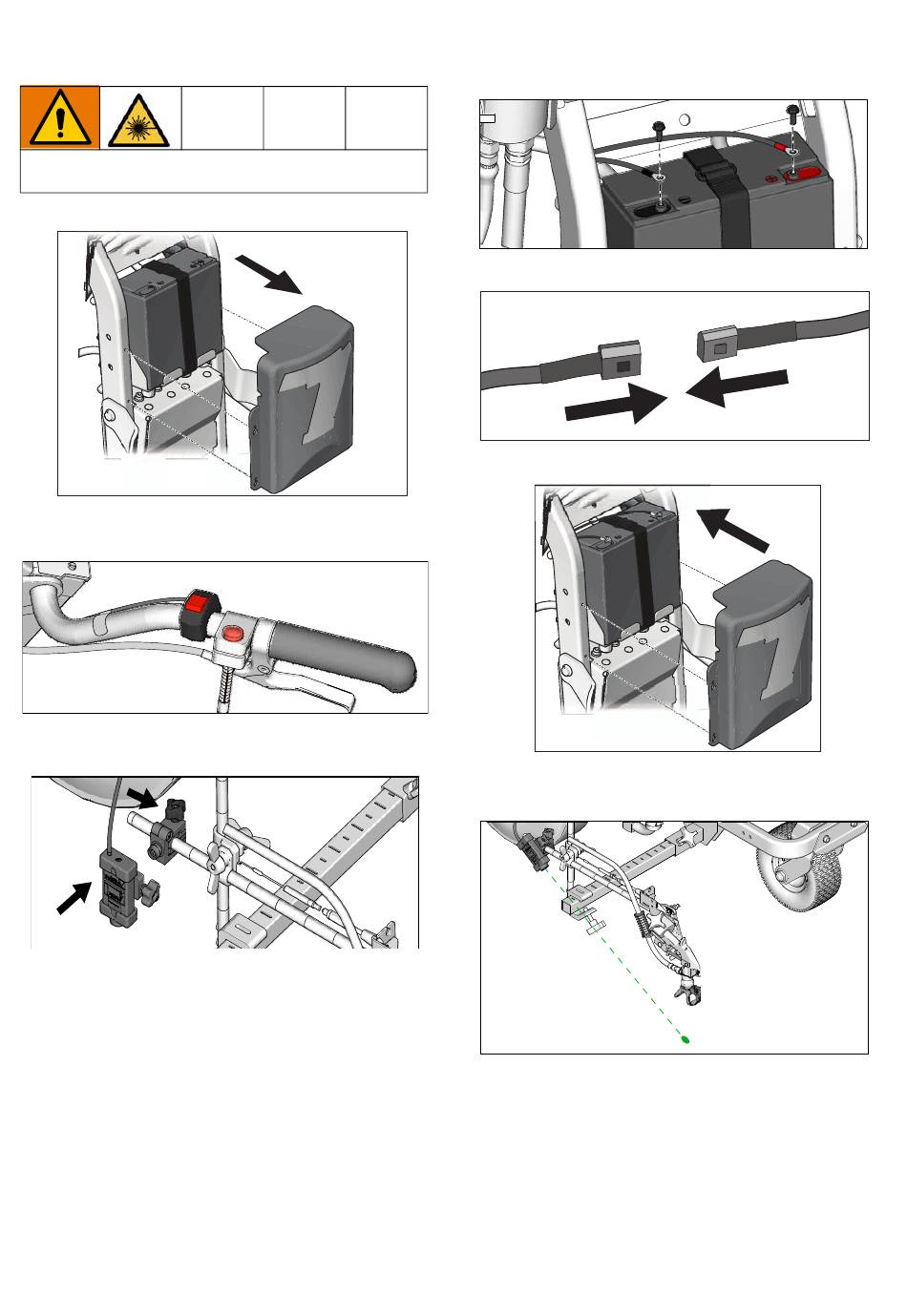

Punktlaser (falls zutreffend)

GEFAHR DURCH LASERLICHT. Direkten Augenkontakt
vermeiden.
1. Batteriefachdeckel abnehmen.
ti27886a
2. Ein-/Ausschalter an der gewünschten Stelle am Lenker
befestigen.
3. Laser an der gewünschten Stelle am Pistolenarm
befestigen.
3A3426D Betrieb
ti27815a
ti27816a
4. Kabel vom Schalter zur Batterie verlegen und an die (+)
und (-) Klemmen anschließen.
5. Die Leitungen des Schalters am Kabelbaum anschließen.
6. Batteriefachdeckel wieder anbringen.
ti27888a
7. Laser einschalten und Punkt unter dem Pistolenkopf
positionieren.
Pistolenbefestigung
ti27818a
ti27887a
ti27817a
