ESPAÑOL
ES

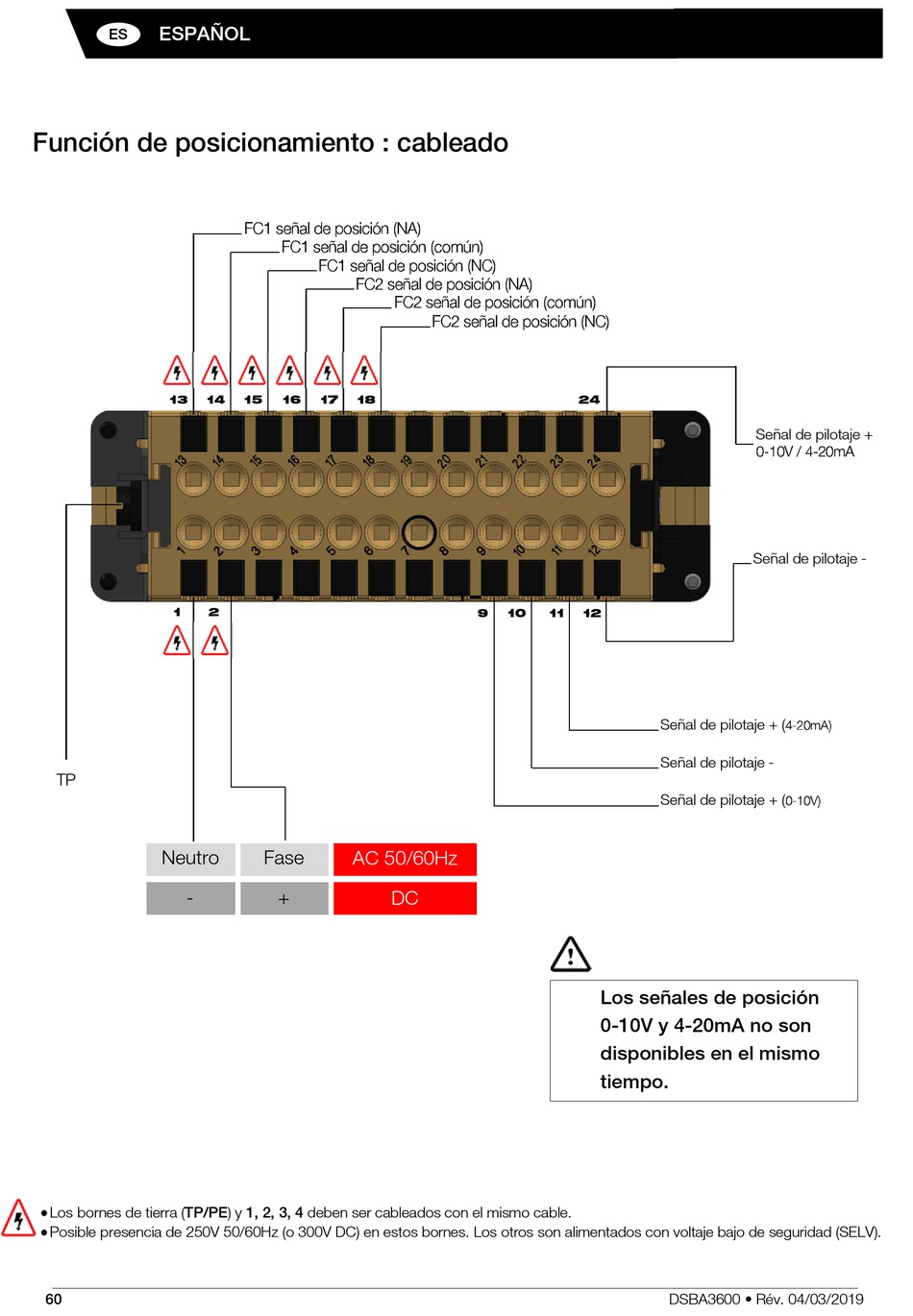

Función de posicionamiento : cableado
13
1
TP
Neutro
-

L os bornes de tierra (TP/PE) y 1, 2, 3, 4 deben ser cableados con el mismo cable.

Posible presencia de 250V 50/60Hz (o 300V DC) en estos bornes. Los otros son alimentados con voltaje bajo de seguridad (SELV).
60
14 15 16 17 18
2
Fase AC 50/60Hz
+
9 10 11
DC
24
12
Señal de pilotaje + (
Señal de pilotaje -
Señal de pilotaje + (
Los señales de posición
0-10V y 4-20mA no son
disponibles en el mismo
tiempo.
DSBA3600 • Rév. 04/03/2019
Señal de pilotaje +
Señal de pilotaje -
