Webasto Thermo Top C Einbauanleitung Seite 23

Megane

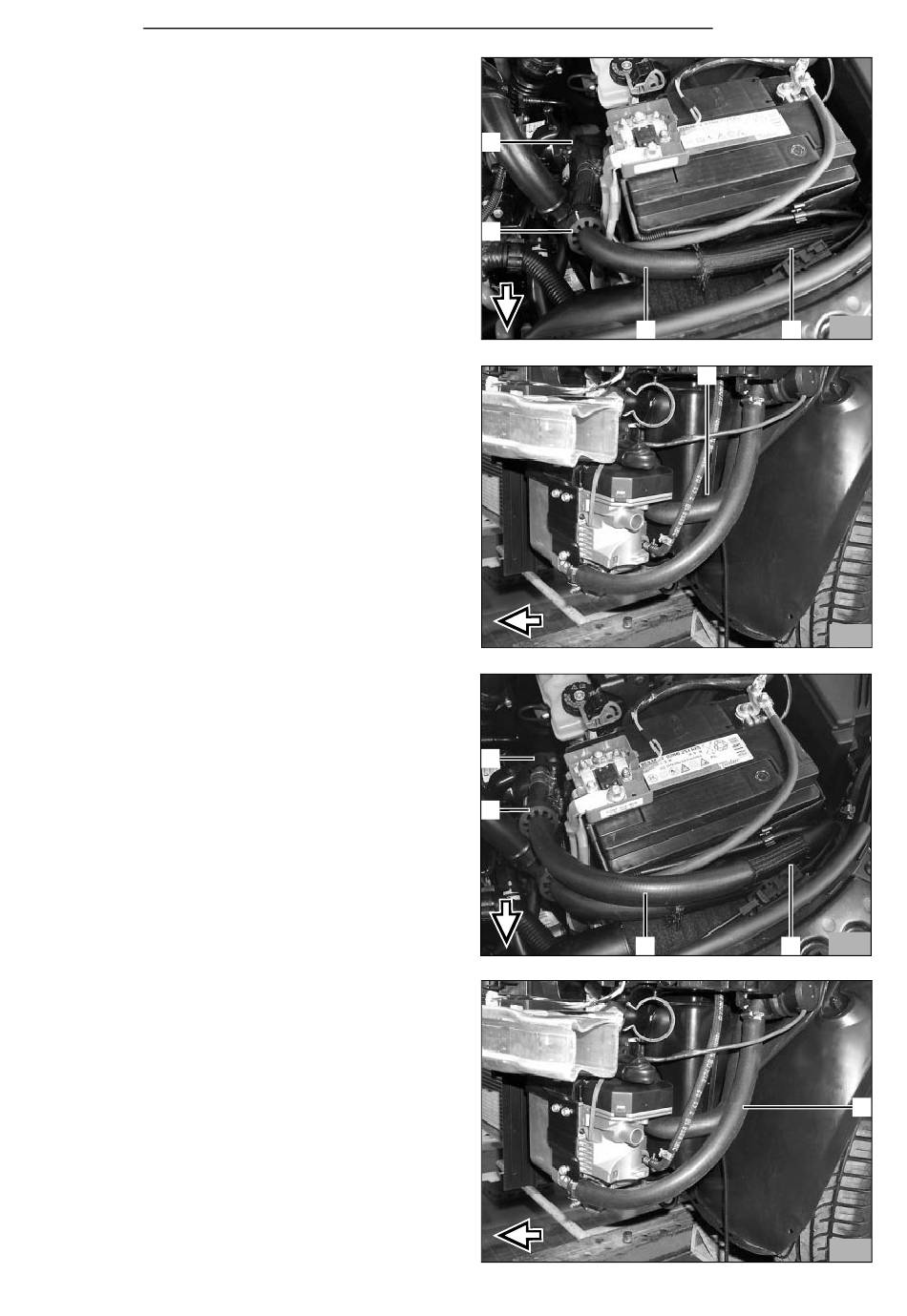

- Auf Wasserschlauch 700mm lang (3) Distanzgummi
schwarz (4) und Schutzschlauch (2) aufstecken
- Wasserschlauch 700mm lang (3) mit 90°-Bogen auf
Umwälzpumpe-Wassereintritt aufstecken, gemäß
Bild in den Motorraum verlegen und mit Schlauch-
schelle befestigen
- Wasserschlauch (3) auf Verbindungsrohr zum 180°-
Bogen vom Motor-Wasseraustritt (1) aufstecken
und mit Schlauchschelle befestigen
- Schutzschlauch (2) und Distanzgummi (4) gemäß
Bild positionieren
- Wasserschlauch 940mm lang (1) mit 180°-Bogen
auf Heizgerät-Wasseraustritt aufstecken, gemäß
Bild in den Motorraum ausrichten und mit Schlauch-
schelle befestigen
- Auf Wasserschlauch (3) Schutzschlauch (2) und Di-
stanzgummi schwarz (4) aufstecken
- Wasserschlauch (3) auf Verbindungsrohr zum fahr-
zeugeigenen Wasserschlauch zum Wärmetauscher
(1) aufstecken und mit Schlauchschelle befestigen
- Schutzschlauch (2) und Distanzgummi (4) gemäß
Bild positionieren
- Wasserschläuche mit Abstandhaltern und Kabelbin-
dern fixieren
- Wasserschlauch 420mm lang (1) auf Heizgerät-
Wassereintritt und auf Umwälzpumpe-Wasseraus-
tritt aufstecken und mit Schlauchschellen befestigen
1
4
3
1
4
3
Thermo Top C
49
2
1
50
51
2
1
52
23
