Für den Installateur
6
Allgemeines
Die Rohrinstallation soll gemäß geltenden Vorschrif-
ten ausgeführt werden. FIGHTER 2005 arbeitet bis zu
einer Rücklauftemperatur von ca. 48° C und einer
Vorlauftemperatur aus der Wärmepumpe von ca.
58° C. Da der FIGHTER 2005 wasserseitig nicht mit
Abstellventilen versehen ist, müssen solche installiert
werden, um eventuelle Wartungsarbeiten zu erleich-
tern. Die Rücklauftemperatur wird vom Rücklauffühler
begrenzt und im Kanal 30 justiert.
ACHTUNG!
Das Rohrsystem muss gründlich
gespült worden sein, bevor die
Wärmepumpe angeschlossen wird,
damit Verunreinigungen keine
Einbaukomponenten beschädigen.
Rohranschluss heizkreisseitig
(WNA)
FIGHTER 2005 kann gemäß Abschnitt „Dockung"
heizkreisseitig angeschlossen werden, oder gemäß
einer der Systemlösungen, die auf unserer Heimseite
www.nibe.se/vvs dargestellt sind.
Die Wärmepumpe ist am oberen Anschluss WNA (70
= HK-Austritt) über den Entlüfternippel des beigeleg-
ten Flex-Schlauches zu entlüften. Das mitgelieferte
Schmutzfilter wird vor dem Eintritt in den FIGHTER
2005 montiert, d.h. am unteren Anschluss WNA (71 =
HK-Eintritt). Sämtliche im Freien verlegte Rohrlei-
tungen müssen mindestens 19 mm dicke Rohriso-
lierung erhalten.
Auch wenn der FIGHTER 2005 nicht in Betrieb ist,
muss die Umwälzpumpe stets arbeiten, um ein
Einfrieren zu verhindern. Die Umwälzpumpe kann
auch direkt über Klemme 11 vom FIGHTER 2005 ge-
steuert werden, da dieser die Außentemperatur
berücksichtigt. Alternativer Wärmepumpenanschluss
wäre über einen Zwischenkreis mit Wechsler,
Umwälzpumpe und Frostschutzmittel im Wasser.
Abstell- und Entleerungsventile sind zu montieren,
damit der FIGHTER 2005 bei längerem Stromabbruch
entleert werden kann.
Die mitgelieferten Flex-Schläuche dienen als Vibra-
tionsdämpfer. Sie sind im leichtem Bogen zu montie-
ren, denn nur so funktionieren sie als Vibrationsdämp-
fung.
Wassermengen
Beim Docken mit FIGHTER 2005 wird eine Gesamt-
wassermenge – Heizkessel, Radiatoren, Leitungen
usw. – von mindestens 20 Liter Heizwasser pro kW-
Leistung der Wärmepumpe empfohlen.
Rohranschluss
FIGHTER 2005 wird mit Vor- und Rücklauffühler
geliefert, Fühler und Verkabelung sind im Elektro-Kas-
ten beigefügt. Der Kantenkontakt ist im Werk montiert
worden.
■ Vorlauffühler (89) mit gelbem Kabel und
■ Rücklauffühler (93) mit blauem Kabel werden
durch die
■ Kabeldurchführung (102) zu respektivem Mess-
punkt gezogen.
■ Gemäß Zeichnung sind beide Fühler auf einem
geraden Rohrabschnitt zu montieren, Fühler und
Rohrteil mit Wärmeleitpaste zu bestreichen und
mit zwei Kabelbindern zu befestigen. Sodann wer-
den sie mit Alu-Klebestreifen abgeschirmt.
ACHTUNG!
Es ist wichtig, guten Kontakt zwischen Fühler und
Messstelle zu schaffen und dass die Fühler iso-
liert sind.
FIGHTER 2005

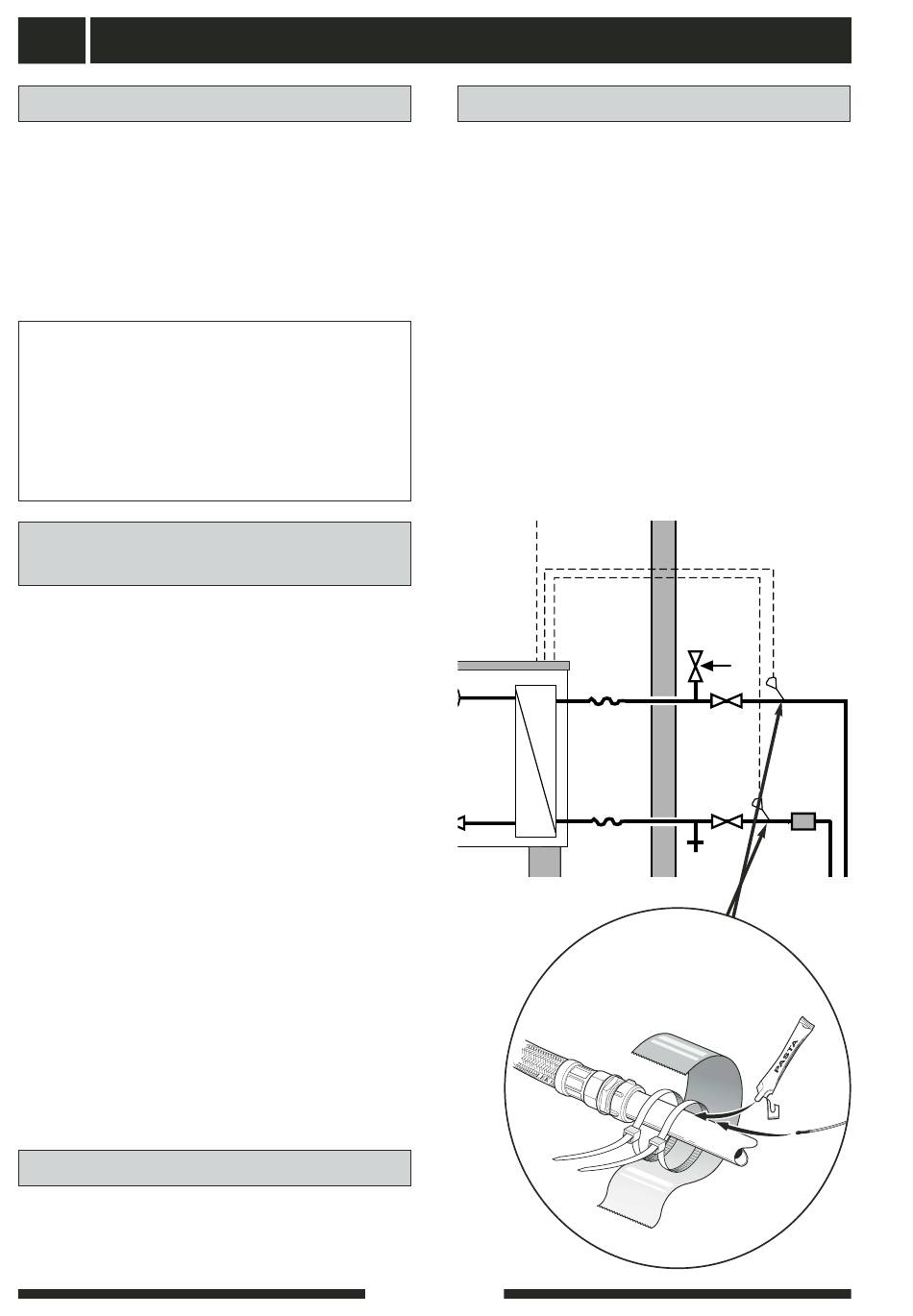

Fühlerplatzierung
SÄK
AV
AV
TV
FG
RG
SF
