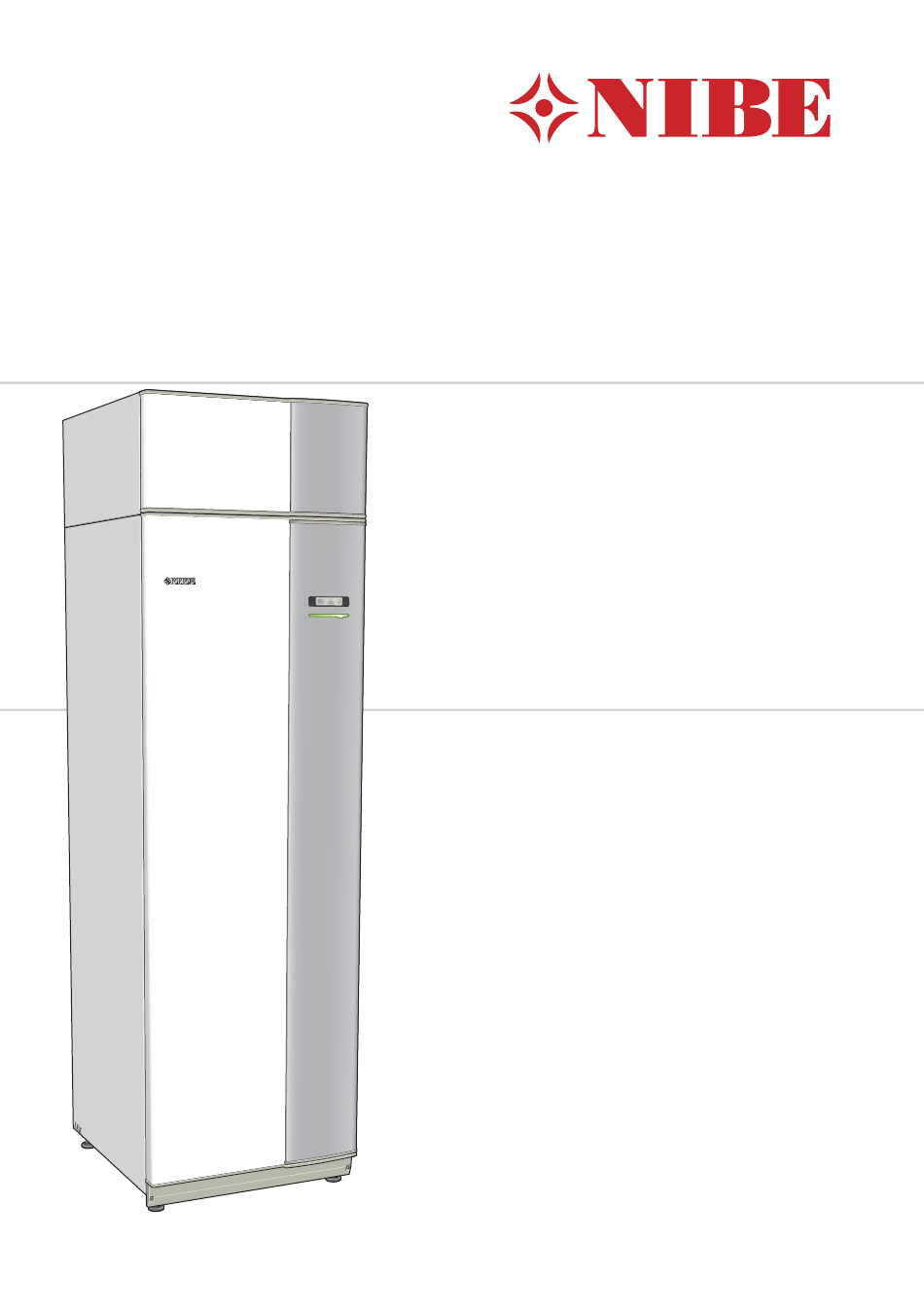

Benutzerhandbuch
NIBE™ F370
Abluftwärmepumpe
AHB DE 1034-1
031553
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F370

Inhaltszusammenfassung für Nibe F370

  • Seite 1 Benutzerhandbuch NIBE™ F370 Abluftwärmepumpe AHB DE 1034-1 031553...

  • Seite 2: Bei Einer Betriebsstörung

    Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite 11. Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 15. Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    Seriennummer Kontaktinformationen F370 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F370 Wartung von F370 3 F370 – zu Ihren Diensten Innenklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Info-Menü...

  • Seite 4: Wichtige Informationen

    Ventilation Fernwärmemodul FJVM 220 (Ventilatorgeschwin- digkeit, Normalstel- lung) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen...

  • Seite 5: Sicherheitsinformationen

    Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleich- tern. Kennzeichnung F370 ist CE-zertifiziert und besitzt die Schutzart IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Versicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauften Pro- dukte vorgeschrieben –...

  • Seite 6: Seriennummer

    Seriennummer Die Seriennummer wird rechts unten an der Frontabdeckung und im Infomenü (Menü 3.1) angegeben. ACHTUNG! Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden. Kapitel 1 | Wichtige Informationen NIBE™ F370...

  • Seite 7: Kontaktinformationen

    Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz...
  • Seite 8 Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™ F370...

  • Seite 9: F370 - Eine Ausgezeichnete Wahl

    F370 – Eine ausgezeichnete Wahl F370 gehört zu einer neuen Wärmepumpengeneration, die Ihr Haus mit maximaler Effizienz kostengünstig und umweltfreundlich beheizt. Dank inte- griertem Brauchwasserspeicher, Heizpatrone, Umwälzpumpe und Steuersystem wird eine zuverlässige und wirtschaftliche Wärmeerzeugung gewährleistet. Die Wärmepumpe kann an ein beliebiges Niedrigtemperatur-Wärmevertei- lungssystem wie Heizkörper, Konvektoren oder Fußbodenheizungen ange-...

  • Seite 10: Wärmepumpe - Das Herzstück Des Hauses

    80 °C Kondensor Expansionsventil Kompressor Förångare 0 °C 5 °C 0 °C 22 °C Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 11: Funktion Der Wärmepumpe

    Das Heizungswasser zirkuliert in einem geschlossenen System und wird zu den Heizkörpern/Heizrohrwärmeübertragern des Hauses transportiert. Der integrierter Brauchwasserspeicher der Wärmepumpe befindet sich im Heiz- kesselteil. Das warme Heizwasser steigert die Brauchwassertemperatur. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 12: Kontakt Mit F370

    Kontakt mit F370 Externe Informationen Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informationen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Im Informationsfenster erscheint der Teil des Displays, der am Bedienfeld an- gezeigt wird (hinter der Wärmepumpentür). Das Informationsfenster kann unterschiedliche Informationen ausgeben, z.B.

  • Seite 13: Bedienfeld

    Bedienfeld Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kommuni- kation mit F370 verwendet wird. Das sind Sie: dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den Notbetrieb. stellt Innenklima und Brauchwasser ein, passt die Wärmepumpe an Ihre Wünsche an.

  • Seite 14: Zurück-Taste

    Der Notbetrieb darf nur genutzt werden, wenn an der Wärmepumpe ein Fehler aufgetreten ist. In diesem Modus wird der Verdichter abge- schaltet und die Heizpatrone aktiviert. Das Wärmepumpendisplay ist ausgeschaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 15: Menüstruktur

    Menü 3 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 57. WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite 62. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 16: Symbole Auf Dem Display

    Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob Verdichter oder Zusatzheizung in F370 blockiert sind. Diese können z.B. aufgrund der in Menü 4.2 gewählten Betriebs- stellung, bei einer zeitgesteuertes Blockierung in Menü 4.9.5 oder durch einen Alarm blockiert sein.

  • Seite 17: Steuerung

    Um durch das Menüsystem zu navigieren, wählen Sie ein Hauptmenü durch Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 18: Alternative Wählen

    So wählen Sie eine andere Option aus: Markieren Sie die gewünschten Optionen. Eine Option ist vorgewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 19: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu verrin- gern. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestäti- gen. Drücken Sie die Zurück-Taste, um die Änderungen zu ver- werfen und den Ausgangswert aufzurufen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 20: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 21: Wartung Von F370

    Wartung von F370 Regelmäßige Kontrollen Die Wärmepumpe erfordert nach der Inbetriebnahme nur einen geringen Wartungsaufwand durch den Benutzer. Es wird jedoch empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form verschiedener Alarmtexte auf dem Display. Siehe Alarmverwaltung auf Seite 72.

  • Seite 22: Abluftventile Reinigen

    Lüftung zu gewährleisten. Die Einstellung der Ventile darf nicht geändert werden. HINWEIS! Im Falle einer gleichzeitigen Demontage mehre- rer Ventile dürfen diese nicht verwechselt wer- den. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 23: Luftfilter Reinigen

    Luftfilter reinigen Die Reinigung der Luftfilter für F370 muss regelmäßig erfolgen. Das Reini- gungsintervall richtet sich nach der Staubmenge in der Ventilationsluft. Wenn eine Reinigung ansteht, erscheint auf dem Display eine Meldung in Form einer Alarmanzeige. Als Werkseinstellung für die Alarmanzeige gelten drei Monate.

  • Seite 24: Druck Kontrollieren

    Druck kontrollieren F370 ist mit einem Manometer ausgestattet, das den Druck im Heizkreis an- zeigt. Der Druck sollte zwischen 0,5 und 1,5 Bar liegen, er schwankt jedoch bei Temperaturänderungen. Wenn der Druck oft auf 0 Bar absinkt oder auf 2,5 Bar ansteigt, sollten Sie Ihren Installateur mit einer Fehlersuche beauftra- gen.
  • Seite 25 Möglicherweise muss das Klimatisierungssystem nach einer Kontrolle des Sicherheitsventils wieder aufgefüllt werden. Siehe Abschnitt ”Klimatisie- rungssystem befüllen”. F370, Kupfer LE K F370, Emaille LE K Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...
  • Seite 26 F370, Edelstahl LE K Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...
  • Seite 27 Öffnen Sie das Einfüllventil . Der Heizkesselteil und das restliche Klimati- sierungssystem sind mit Wasser zu befüllen. Nach einiger Zeit ist ein Druckanstieg am Manometer ablesbar. Bei ca. 1,0 Bar schließen Sie das Einfüllventil. F370, Kupfer LE K F370, Emaille LE K Kapitel 2 | Wärmepumpe –...
  • Seite 28 F370, Edelstahl LE K Klimatisierungssystem entlüften Bei einem wiederholten Auffüllen des Klimatisierungssystems oder wenn Luftgeräusche von der Wärmepumpe abgegeben werden, kann eine Entlüf- tung des Systems erforderlich sein. Gehen Sie dabei wie folgt vor: Unterbrechen Sie die Stromzufuhr zur Wärmepumpe.

  • Seite 29: Starthilfe Für Umwälzpumpe

    Starthilfe für Umwälzpumpe HINWEIS! Eine manuelle Starthilfe gilt nur für F370 Korrosionsschutz aus Kupfer. Stellen Sie F370 aus, indem Sie den Schalter in die Stellung " " bringen. Öffnen Sie die Frontabdeckung. Öffnen Sie die Serviceabdeckung. Lösen Sie die Entlüftungsschraube mit einem Schraubendreher. Halten Sie einen Lappen um den Schraubendreherschaft, da etwas Wasser aus- treten kann.

  • Seite 30: Energiespartipps

    Auch die Gebäudeventilation wirkt sich auf den Energiebedarf aus. Daher muss kurz nach der Wärmepumpeninstallation eine Ventilationseinstellung ausgeführt werden. Bei der Ventilationseinstellung stellt ein Lüftungstechniker die Abluftventile des Hauses und den Ventilator in F370 gemäß den projek- tierten Werten für das Gebäude ein. Beachten Sie ebenfalls Folgendes: Während der Einstellungszeit (Winter) müssen alle Thermostatventile...
  • Seite 31 Spielkonsole (Betrieb: 6 h/Woche) Radio/Stereoanlage (Betrieb: 3 h/Tag) Computer einschl. Monitor (Betrieb: 3 h/Tag, Standby: 21 h/Tag) Glühlampe (Betrieb: 8 h/Tag) Halogen-Spotlight (Betrieb: 8 h/Tag) Kühlschrank (Betrieb: 24 h/Tag) Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 32: Energiezähler

    Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F370...

  • Seite 33: F370 - Zu Ihren Diensten

    3 F370 – zu Ihren Diensten Innenklima einstellen Übersicht Untermenüs Das Menü RAUMKLIMA enthält mehrere Untermenüs. Rechts neben den Menüs werden auf dem Display Statusinformationen für das jeweilige Menü angezeigt. Temperatur Temperatureinstellung für das Klimatisierungssystem. Per Sta- tusinformation werden eingestellte Werte für das Klimatisierungssystem an- gezeigt.

  • Seite 34: Temperatureinstellung (Mit Installiertem Und Aktiviertem Raumfühler)

    Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusen- ken, erhöhen bzw. verringern Sie den Wert auf dem Display. Stellen Sie per Wählrad einen neuen Wert ein. Bestätigen Sie die neue Einstel- lung durch Drücken der OK-Taste. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 35 Sie den Wert in Menü 1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1 um einen Schritt. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 36 Die einzelnen Rückstellzeiten lassen sich bei Bedarf in Menü 1.9.6 ändern. Nach jeder Geschwindigkeitsoption erscheint in Klammern die Ventilatorge- schwindigkeit (in Prozent). TIP! Sind längere Zeitänderungen erforderlich, nutzen Sie die Urlaubsfunktion oder zeitliche Steuerung. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 37 Änderung der Raumtemperatur um 1°C ist ca. ein Schritt (Fußbodenheizung) bzw. sind etwa drei Schritte (Heizkörpersystem) erforderlich. Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, er- scheint ein rotes Ausrufezeichen am Zeilenende. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 38 1.1 geändert werden soll. Wenn ein Raumfühler installiert ist, wird die ge- wünschte Raumtemperatur in °C eingestellt. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 39 Ausrufezeichen am Zeilenende. Schema: Hier wählen Sie das zu ändernde Schema aus. Aktiviert: Hier wird die zeitliche Steuerung für die gewählte Periode aktiviert. Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 40 Innenklima sowie evtl. zu Beeinträchtigungen bei der Wirt- schaftlichkeit führen. erweitert Menü Menü erweitert erscheint mit orangefarbenem Text und ist für fortgeschrit- tene Benutzer vorgesehen. Dieses Menü besitzt mehrere Untermenüs. Heizkurve Einstellung des Verlaufs der Heizkurve. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 41 Betrieb gewährleistet. Anhand dieser Heizkurve steuert das Regelgerät der Wärmepumpe die Was- sertemperatur für das Heizsystem, die Vorlauftemperatur und somit die Innen- raumtemperatur. Hier können Sie die Heizkurve auswählen und außerdem Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 42: Parallelverschiebung Der Heizkurve

    Außentemperaturen. So steigt bei z.B. einer Parallelverschiebung der Heizkurve um +2 Schritte die Vorlauf- temperatur bei allen Außentempera- - 10 - 20 - 30 - 40°C UTETEMPERATUR turen um 5°C. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 43: Vorlauftemperatur - Maximalund Minimalwerte

    Drücken Sie die OK-Taste, um den Einstellungsmodus aufzurufen. Wählen Sie eine neue Heizkurve aus. Die Heizkurven sind von 0 bis 15 nummeriert. Je höher die Nummer, desto steiler der Verlauf und desto Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 44 Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu niedrig ist, erhöhen Sie die Parallelverschiebung der Heizkurve um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, senken Sie die Parallelverschiebung der Heizkurve um einen Schritt. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 45 Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünsch- te Raumtemperatur (°C) eingestellt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System separat vorgenommen werden. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 46 Einstellbereich: 20-70°C Werkseinstellung: 20°C Hier stellen Sie die minimale Vorlauftemperatur zum Klimatisierungssystem ein. Dementsprechend berechnet F370 niemals eine Temperatur, die unter dem eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System vorgenommen werden.
  • Seite 47 Ein höherer Wert bewirkt eine stärkere Änderung bei der eingestellten Parallelverschiebung der Heizkurve. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben be- schriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 48 Hier wählen Sie die Rückstellzeit für eine vorübergehende Änderung (Geschw. 1-4) der Ventilationsgeschwindigkeit in Menü 1.2 aus. Als Rückstellzeit gilt die erforderliche Zeit, in der die Ventilationsgeschwindig- keit wieder zum normalen Wert zurückkehrt. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 49 Hier können Sie bei speziellem Bedarf Ihre eigene Heizkurve definieren, indem Sie die gewünschten Vorlauftemperaturen bei unterschiedlichen Temperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit diese Kurve gilt. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 50: Außentemperaturpunkt

    Raumtemperatur sichergestellt werden kann. TIP! Wenn das Innenklima z.B. bei -2°C als zu kalt empfunden wird, stellen Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenänderung", bis die gewünschte Raumtemperatur vorliegt. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 51 ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 52: Brauchwasserkapazität Einstellen

    Statusinformation "eingestellt" zeigt an, ob eine zeitliche Steuerungsoption aktiv ist. "Urlaubseinstellung" zeigt an, ob die Urlaubseinstellung aktiv ist (Menü 4.7). Ansonsten erscheint "aus". erweitert Einstellung einer periodischen Erhöhung der Brauchwassertempe- ratur. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 53 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Be- stätigung erfolgt per OK-Taste. Rechts wird die verbleibende Zeit und die gewählte Einstellung angezeigt. Nach Ablauf der Zeit kehrt F370 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 54 Raumerwärmung ein. zeitliche Steuerung Menü Hier können Sie über ein Zeitprogramm steuern, in welchem Brauchwasser- modus die Wärmepumpe arbeiten soll. Dabei lassen sich maximal zwei ver- schiedene Zeitperioden pro Tag festlegen. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 55 Anpassung: Hier legen Sie fest, welcher Brauchwassermodus während der zeitlichen Steuerung gelten soll. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 56: Menü Erweitert

    Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit einge- stellt ist. erweitert Menü Menü erweitert erscheint mit orangefarbenem Text und ist für fortgeschrit- tene Benutzer vorgesehen. Dieses Menü besitzt mehrere Untermenüs. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 57 Sie können das zeitliche Intervall zwischen den Erhöhungen der Brauchwas- sertemperatur einstellen. Der Zeitraum kann zwischen 1 und 90 Tagen einge- stellt werden. Werkseinstellung: 14 Tage. Deaktivieren Sie "aktiviert", um die Funktion auszuschalten. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 58 Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Be- triebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 59: Informationen Abrufen

    ZH-Info zeigt Informationen zu den Betriebszeiten der Zusatzheizung usw. Alarmprotokoll zeigt die letzten Alarme und Informationen zur Wärmepumpe bei der Alarmauslösung an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 60: Serviceinfo

    (z.B. aktuelle Temperaturen usw.). Es können keine Änderungen vorgenom- men werden. Die Informationen werden auf mehreren Seiten angezeigt. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Symbole in diesem Menü: Verdichter Wärme Zusatzheizung Brauchwasser Ventilation Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 61 Hier erhalten Sie Informationen zu Einstellungen, Betriebszustand und Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 62 Alarmauslösung gespeichert. Es werden Informationen zu den letzten 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszustand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK-Taste. Alarminformationen. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 63: So Lesen Sie Die Mitteltemperatur Ab

    Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu verlas- sen. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 64: Wärmepumpe Anpassen

    Statusinformation "eingestellt" erscheint, wenn eine Urlaubseinstellung defi- niert wurde, die jedoch noch nicht aktiv ist. "aktiv" wird angezeigt, wenn eine Urlaubseinstellung aktiv ist, ansonsten erscheint "aus". erweitert Einstellung des Betriebsmodus für die Wärmepumpe. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 65: Funktionen

    Optionen zulässig sein sollen oder nicht, markieren Sie eine Funktion mithilfe des Wählrads und drücken die OK-Taste. Betriebsmodus auto In diesem Betriebsmodus können Sie nicht auswählen, welche Funktionen zulässig sein sollen. Diese Auswahl wird automatisch von der Wärmepumpe vorgenommen. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 66 "Heizung" sorgt für warme Temperaturen in der Wohnung. Sie können die Funktion deaktivieren, wenn keine Heizung stattfinden soll. ACHTUNG! Durch Deaktivieren von "ZH" wird die Wohnung möglicherweise nicht aus- reichend mit Brauchwasser versorgt und bzw. oder beheizt. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 67: Uhrzeit Und Datum

    Menü Hier können Sie festlegen, welche Symbole angezeigt werden, wenn die Tür für F370 geschlossen ist. Sie können bis zu 3 Symbole auswählen. Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl überschrieben. Die Symbole erscheinen in der gewählten Reihenfolge.

  • Seite 68: Urlaubseinstellung

    Heizkurve eingestellt. Diese Einstellung gilt für alle Klimatisierungs- systeme ohne Raumfühler. Für eine Änderung der Raumtemperatur um 1°C ist ca. ein Schritt (Fußbodenheizung) bzw. sind etwa drei Schritte (Heizkörper- system) erforderlich. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 69 ACHTUNG! Wenn die Ablufttemperatur 16°C unterschreitet, wird der Verdichter blockiert und die elektrische Zusatzheizung kann aktiviert werden. Bei blockiertem Verdichter wird keine Wärme aus der Abluft gewonnen. erweitert Menü Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 70 In diesem Menü wählen Sie diese mittleren Außentemperaturen aus. Sie können ebenfalls den Zeitraum (Filterzeit) für die Berechnung der mittleren Temperatur einstellen. Bei Auswahl von 0 wird die aktuelle Außentemperatur herangezogen. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 71 Zeitperioden festlegen. Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, er- scheint ein rotes Ausrufezeichen am Zeilenende. Wenn eine zeitliche Steuerung aktiv ist, erscheint das aktuelle Blockierungs- symbol im Hauptmenü beim Wärmepumpensymbol. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 72 Blockierung: Hier wird die gewünschte Blockierung ausgewählt. Blockierung des Verdichters. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...
  • Seite 73 Mitternacht. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit einge- stellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. Kapitel 3 | F370 – zu Ihren Diensten NIBE™ F370...

  • Seite 74: Komfortstörung

    Alarmtyp anzeigen lassen und den Alarm zurückzusetzen. Außerdem können Sie die Wärmepumpe in folgenden Zustand versetzen: Hilfsbetrieb. Info/Maßnahme Hier können Sie die Alarmursache ablesen und Hinweise zur Behebung des Problems erhalten, das den Alarm ausgelöst hat. Kapitel 4 | Komfortstörung NIBE™ F370...
  • Seite 75 Problems, das den Alarm ausgelöst hat. Die Statuslampe leuchtet daher wei- terhin rot. Wird der Alarm nicht zurückgesetzt, beauftragen Sie Ihren Installateur mit der Ausführung der erforderlichen Maßnahmen. HINWEIS! Geben Sie stets die Seriennummer der Wärmepumpe an, wenn Sie sich an Ihren Installateur wenden. Kapitel 4 | Komfortstörung NIBE™ F370...

  • Seite 76: Fehlersuche

    Rufen Sie Menü 4.2 auf. Wählen Sie im Modus "auto" einen höheren Wert für "Heizungsstopp" in Menü 4.9.2 aus. Wählen Sie im Modus "manuell" die Option "Heizung" aus. Wenn dies nicht ausreicht, wählen Sie ebenfalls "ZH" aus. Kapitel 4 | Komfortstörung NIBE™ F370...

  • Seite 77: Hohe Raumtemperatur

    Ventilation zu schwach oder nicht vorhanden. Ventilator blockiert. Reinigen oder ersetzen Sie den Filter (siehe Seite 21). Geschlossenes, zu stark gedrosseltes oder verschmutztes Abluftventil. Kontrollieren und reinigen Sie die Abluftventile (siehe Seite 20). Ventilatorgeschwindigkeit im gesenkten Modus. Kapitel 4 | Komfortstörung NIBE™ F370...

  • Seite 78: Laute Oder Störende Ventilation

    Die Wärmepumpe führt eine Enteisung durch. Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. Warten Sie 30 min und kontrollieren Sie, ob der Verdichter gestartet ist. Alarm ausgelöst. Befolgen Sie die Anweisungen auf dem Display. Kapitel 4 | Komfortstörung NIBE™ F370...

  • Seite 79: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem zuge- hörigen Installateurhandbuch (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ F370...

  • Seite 80: Glossar

    6 Glossar Abluft Luft, die von den Abluftventilen in den Räumen der Wohnung kommt und zu F370 geleitet wird. Abluftventil Ventile, oft an der Decke in der Küche/im Bad/im begehbaren Kleiderschrank, wo Luft eingesaugt und zu F370weitergeleitet wird. Ausdehnungsgefäß Gefäß mit Heizungsmedium. Seine Aufgabe besteht darin, den Druck im Heizkreis auszugleichen.
  • Seite 81 Luft, aus der die Wärmepumpe Energie bezogen hat, und die dadurch abge- kühlt wurde. Diese Luft wird aus dem Gebäude abgeführt. Heizkörper Synonym für Heizelement. Für eine gemeinsame Nutzung mit F370 müssen sie mit Wasser gefüllt sein. Heizkurve Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll.
  • Seite 82 Verdampfungsdruck zu niedrig ist. Raumtemperaturfühler Ein im Innenbereich platzierter Fühler. Dieser Fühler informiert die Wärme- pumpe über die Innenraumtemperatur. Rücklauf Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heizrohr- wärmeübertrager) zurück zur Wärmepumpe transportiert wird. Kapitel 6 | Glossar NIBE™ F370...
  • Seite 83 Vorrichtung, die Wärmeenergie von einem Medium an ein anderes überträgt, ohne dass die Substanzen gemischt werden. Wirkungsgrad Maß für die Wärmeenergieabgabe durch die Wärmepumpe im Verhältnis zur aufgenommenen Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist COP. Kapitel 6 | Glossar NIBE™ F370...

  • Seite 84: Zusatzheizung

    Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wär- mepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas- /Öl-/Pellets-/Holzkessel oder Fernwärme handeln. Kapitel 6 | Glossar NIBE™ F370...

  • Seite 85: Sachregister

    Informationsfenster, 10 Schalter, 12 Statuslampe, 10 Seriennummer, 4 Servicemaßnahmen Starthilfe für Umwälzpumpe, 27 F370 – Eine ausgezeichnete Wahl, 7 Starthilfe für Umwälzpumpe, 27 F370 – zu Ihren Diensten, 31 Statuslampe, 10, 12 Brauchwasserkapazität einstellen, 50 Steuerung, 15 Informationen abrufen, 57...
  • Seite 86 Kontaktinformationen, 5 Seriennummer, 4 Zurück-Taste, 12 Zwischen Seiten blättern, 18 Kapitel 7 | Sachregister NIBE™ F370...
  • Seite 88 NIBE AB Sweden Järnvägsgatan 40 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 0 3 1 5 5 3...
