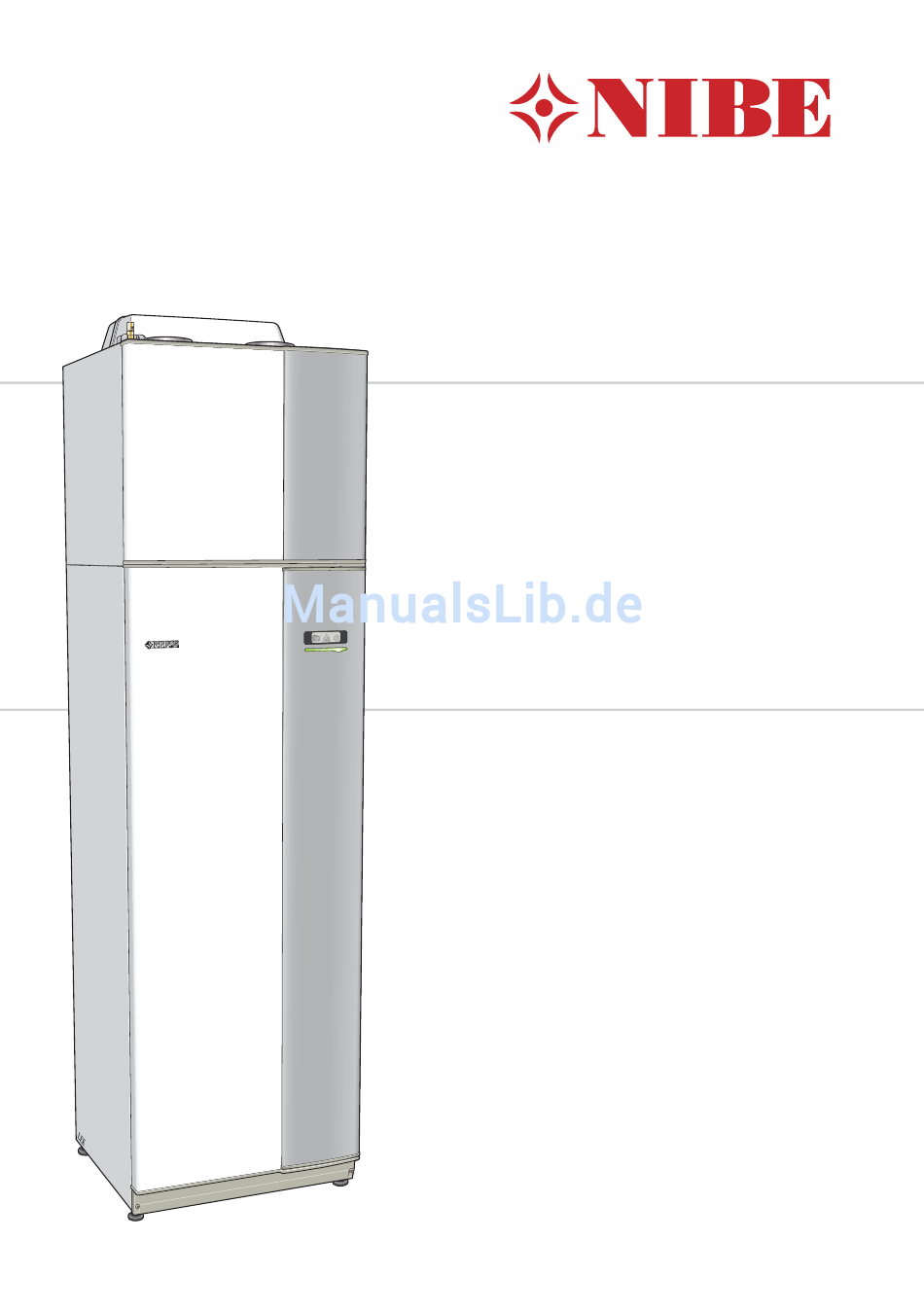

Benutzerhandbuch
NIBE™ F750
Abluftwärmepumpe
UHB DE 1223-1
231132

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F750

Inhaltszusammenfassung für Nibe F750

  • Seite 1 Benutzerhandbuch NIBE™ F750 Abluftwärmepumpe UHB DE 1223-1 231132...

  • Seite 2: Bei Einer Betriebsstörung

    Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite 13. Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 17. Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    Seriennummer Kontaktinformationen F750 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F750 Wartung von F750 3 F750 – zu Ihren Diensten Innenklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Info-Menü...

  • Seite 4: Wichtige Informationen

    Ventilation Zusätzlicher Brauch- wasserspeicher (Ventilatorgeschwindigkeit, VPB(S) Normalstellung) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE™ F750...

  • Seite 5: Sicherheitsinformationen

    Dieses Symbol kennzeichnet eine Gefahr für Maschinen oder Personen. ACHTUNG! Dieses Symbol kennzeichnet wichtige Informationen, die bei der Pflege der Anlage zu beachten sind. TIP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleich- tern. Kapitel 1 | Wichtige Informationen NIBE™ F750...

  • Seite 6: Kennzeichnung

    Kennzeichnung F750 ist CE-zertifiziert und besitzt die Schutzart IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauften Produkte vorgeschrieben – unabhängig vom Herstellungsort.

  • Seite 7: Seriennummer

    Seriennummer Die Seriennummer wird rechts unten an der Frontabdeckung und im Infomenü (Menü 3.1) angegeben. ACHTUNG! Geben Sie stets die Produktseriennummer (mit 14 Stellen) an, wenn Sie einen Fehler melden. Kapitel 1 | Wichtige Informationen NIBE™ F750...

  • Seite 8: Kontaktinformationen

    AIT France, Parc d'activités économique "Les Couturiers",16 rue des cou- turières, 67240 Bischwiller Tel : 03 88 06 24 10 Fax : 03 88 06 24 11 E-mail: info@nibe.fr www.nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chester- field S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk www.ni-...
  • Seite 9 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 10: F750 - Eine Ausgezeichnete Wahl

    F750 – Eine ausgezeichnete Wahl F750 gehört zu einer neuen Wärmepumpengeneration, die Ihr Haus mit maximaler Effizienz kostengünstig und umweltfreundlich beheizt. Dank inte- griertem Brauchwasserspeicher, Heizpatrone, Umwälzpumpe und Steuersystem wird eine zuverlässige und wirtschaftliche Wärmeerzeugung gewährleistet. Die Wärmepumpe kann an ein beliebiges Niedrigtemperatur-Wärmevertei- lungssystem wie Heizkörper, Konvektoren oder Fußbodenheizungen ange-...

  • Seite 11: Wärmepumpe - Das Herzstück Des Hauses

    100 °C Kondensor Expansionsventil Kompressor Förångare -15 °C -5 °C -15 °C 22 °C Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 12: Funktion Der Wärmepumpe

    55°C erwärmt wird (Vorlauftemperatur). Das Heizungsmedium zirkuliert in einem geschlossenen System und transportiert die Wärmeenergie des erwärmten Wassers zum integrierten Brauchwasserspeicher der Wärmepumpe sowie zu den Heizkörpern/Heizrohrwärmeübertragern des Hauses. Ausgleichsgefäß Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...
  • Seite 13 Temperatur ausgeglichen wird. Anschließend gelangt es zum Heizkreis des Hauses. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 14: Kontakt Mit F750

    Kontakt mit F750 Externe Informationen Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informationen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Im Informationsfenster erscheint der Teil des Displays, der am Bedienfeld an- gezeigt wird (hinter der Wärmepumpentür). Das Informationsfenster kann unterschiedliche Informationen ausgeben, z.B.

  • Seite 15: Bedienfeld

    Bedienfeld Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kommuni- kation mit F750 verwendet wird. Das sind Sie: dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den Notbetrieb. stellt Innenklima und Brauchwasser ein, passt die Wärmepumpe an Ihre Wünsche an.

  • Seite 16: Zurück-Taste

    Der Notbetrieb darf nur genutzt werden, wenn an der Wärmepumpe ein Fehler aufgetreten ist. In diesem Modus wird der Verdichter abge- schaltet und die Heizpatrone aktiviert. Das Wärmepumpendisplay ist ausgeschaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 17: Menüstruktur

    Menü 3 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 52. WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite 57. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 18: Symbole Auf Dem Display

    Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob Verdichter oder Zusatzheizung in F750 blockiert sind. Diese können z.B. aufgrund der in Menü 4.2 gewählten Betriebs- stellung, bei einer zeitgesteuertes Blockierung in Menü 4.9.5 oder durch einen Alarm blockiert sein.

  • Seite 19: Steuerung

    Um durch das Menüsystem zu navigieren, wählen Sie ein Hauptmenü durch Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 20: Alternative Wählen

    1. Markieren Sie die gewünschten Optionen. Eine Option ist vorgewählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 21: Wert Einstellen

    1. Drehen Sie das Wählrad, bis einer der Pfeile in der linken oberen Ecke (bei der Seitenzahl) markiert ist. 2. Drücken Sie die OK-Taste, um zwischen den Schritten des Startassistenten zu wechseln. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 22: Hilfemenü

    So rufen Sie den Hilfetext auf: 1. Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 23: Wartung Von F750

    Wartung von F750 F750 kann geteilt oder als eine Einheit installiert werden. Die Abbildungen in diesem Handbuch zeigen F750 als eine Einheit installiert. Regelmäßige Kontrollen Die Wärmepumpe erfordert nach der Inbetriebnahme nur einen geringen Wartungsaufwand durch den Benutzer. Es wird jedoch empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren.

  • Seite 24: Druck Kontrollieren

    Neue Filter können beim Installateur bestellt werden. Druck kontrollieren F750 ist mit einem Manometer ausgestattet, das den Druck im Heizkreis an- zeigt. Der Druck sollte zwischen 0,5 und 1,5 Bar liegen, er schwankt jedoch bei Temperaturänderungen. Wenn der Druck oft auf 0 Bar absinkt oder auf 2,5 Bar ansteigt, sollten Sie Ihren Installateur mit einer Fehlersuche beauftra- gen.
  • Seite 25 Sicherheitsventile F750 ist mit zwei Sicherheitsventilen versehen: für den Brauchwasserspeicher und das Heizsystem. Am Sicherheitsventil des Brauchwasserspeichers tritt nach der Brauchwasse- rentnahme bisweilen Wasser aus. Dies beruht auf der Tatsache, dass sich das in den Brauchwasserspeicher nachströmende Kaltwasser bei der Erwärmung ausdehnt.
  • Seite 26 Druckverhältnisse herrschen. HINWEIS! Vor einer Entlüftung muss sämtliches Wasser aus den Entlüftungsschläuchen vom Behälter entfernt werden. Demzufolge ist das System nicht zwangsläufig entlüftet, obwohl beim Öffnen der Entlüftungsventile Wasser austritt. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 27: Energiespartipps

    Abwesenheit senken. Anweisungen finden Sie auf Seite 33. Wenn Sie "Brauchwasser Sparmodus" aktivieren, wird weniger Energie verbraucht. Stromverbrauch Energiförbrukning fördelat över året mars april juni juli Månad Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...
  • Seite 28 Staubsauger (Betrieb: 2 h/Woche) 1000 Motorheizung (Betrieb: 1 h/Tag, 4 Monate im Jahr) Standheizung (Betrieb: 1 h/Tag, 4 Monate im Jahr) Bei diesen Angaben handelt es sich um ungefähre Beispielwerte. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 29: Energiezähler

    Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F750...

  • Seite 30: F750 - Zu Ihren Diensten

    3 F750 – zu Ihren Diensten Innenklima einstellen Übersicht Untermenüs Das Menü RAUMKLIMA enthält mehrere Untermenüs. Rechts neben den Menüs werden auf dem Display Statusinformationen für das jeweilige Menü angezeigt. Temperatur Temperatureinstellung für das Klimatisierungssystem. Per Sta- tusinformation werden eingestellte Werte für das Klimatisierungssystem an- gezeigt.

  • Seite 31: Temperatureinstellung (Mit Installiertem Und Aktiviertem Raumfühler)

    Die Schrittanzahl, um die der Wert geändert werden muss, um eine Änderung der Innenraumtemperatur um ein Grad zu erreichen, richtet sich nach der Heizungsanlage des Gebäudes. Für eine Fußbodenheizung kann ein Schritt genügen, wohingegen für Heizkörper drei Schritte erforderlich sind. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 32 Sie den Wert in Menü 1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1 um einen Schritt. Ventilation Menü Einstellbereich: normal und Geschw. 1-4 Werkseinstellung: normal Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 33 Änderung der Raumtemperatur um 1°C ist ca. ein Schritt (Fußbodenheizung) bzw. sind etwa drei Schritte (Heizkörpersystem) erforderlich. Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, er- scheint ein rotes Ausrufezeichen am Zeilenende. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 34 1.1 geändert werden soll. Wenn ein Raumfühler installiert ist, wird die ge- wünschte Raumtemperatur in °C eingestellt. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 35 Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Tag: Hier werden die Wochentage ausgewählt, für die die zeitliche Steuerung gelten soll. Um die zeitliche Steuerung für einen bestimmten Tag zu entfernen, Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 36 Benutzer vorgesehen. Dieses Menü besitzt mehrere Untermenüs. Heizkurve Einstellung des Verlaufs der Heizkurve. externe Justierung Einstellung der heizkurvenseitigen Parallelverschiebung, wenn ein externer Schaltkontakt verbunden ist. min. Vorlauftemp. Einstellung der minimal zulässigen Vorlauftemperatur. Raumfühlereinstellungen Raumfühlereinstellungen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 37 Betrieb gewährleistet. Anhand dieser Heizkurve steuert das Regelgerät der Wärmepumpe die Was- sertemperatur für das Heizsystem, die Vorlauftemperatur und somit die Innen- raumtemperatur. Hier können Sie die Heizkurve auswählen und außerdem Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 38: Parallelverschiebung Der Heizkurve

    Außentemperaturen. So steigt bei z.B. einer Parallelverschiebung der Heizkurve um +2 Schritte die Vorlauf- temperatur bei allen Außentempera- - 10 - 20 - 30 - 40°C UTETEMPERATUR turen um 5°C. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 39: Vorlauftemperatur - Maximalund Minimalwerte

    Je höher die Nummer, desto steiler der Verlauf und desto höher die Vorlauftemperatur. Heizkurve 0 bedeutet, dass eigene Kurve (Menü 1.9.7) genutzt wird. 5. Drücken Sie die OK-Taste, um die Einstellung abzuschließen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 40 Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu niedrig ist, erhöhen Sie die Parallelverschiebung der Heizkurve um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, senken Sie die Parallelverschiebung der Heizkurve um einen Schritt. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 41 Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünsch- te Raumtemperatur (°C) eingestellt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System separat vorgenommen werden. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 42 Einstellbereich: 20-70°C Werkseinstellung: 20°C Hier stellen Sie die minimale Vorlauftemperatur zum Klimatisierungssystem ein. Dementsprechend berechnet F750 niemals eine Temperatur, die unter dem eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System vorgenommen werden.
  • Seite 43 Ein höherer Wert bewirkt eine stärkere Änderung bei der eingestellten Parallelverschiebung der Heizkurve. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben be- schriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 44 Hier wählen Sie die Rückstellzeit für eine vorübergehende Änderung (Geschw. 1-4) der Ventilationsgeschwindigkeit in Menü 1.2 aus. Als Rückstellzeit gilt die erforderliche Zeit, in der die Ventilationsgeschwindig- keit wieder zum normalen Wert zurückkehrt. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 45 Hier können Sie bei speziellem Bedarf Ihre eigene Heizkurve definieren, indem Sie die gewünschten Vorlauftemperaturen bei unterschiedlichen Temperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit diese Kurve gilt. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 46: Außentemperaturpunkt

    "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenänderung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 47 Ventilation mit Geschwindigkeit 4, bis eine der Bedingungen nicht weiter erfüllt ist. ACHTUNG! Die Nachtkühlungsfunktion kann nur aktiviert werden, wenn die Beheizung deaktiviert ist. Dies wird in Menü 4.2 vorgenommen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 48: Brauchwasserkapazität Einstellen

    Statusinformation "eingestellt" zeigt an, ob eine zeitliche Steuerungsoption aktiv ist. "Urlaubseinstellung" zeigt an, ob die Urlaubseinstellung aktiv ist (Menü 4.7). Ansonsten erscheint "aus". erweitert Einstellung einer periodischen Erhöhung der Brauchwassertempe- ratur. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 49 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Be- stätigung erfolgt per OK-Taste. Rechts wird die verbleibende Zeit und die gewählte Einstellung angezeigt. Nach Ablauf der Zeit kehrt F750 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 50 Durch An- bzw. Abwählen der folgenden Option wird die zeitliche Steuerung aktiviert bzw. deaktiviert: "aktiviert". Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, er- scheint ein rotes Ausrufezeichen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 51 Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. ACHTUNG! Wenn die Stoppzeit vor der Startzeit liegt, erstreckt sich die Periode über Mitternacht. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit einge- stellt ist. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 52 Text und ist für fortgeschrit- tene Benutzer vorgesehen. Dieses Menü besitzt ein Untermenü. Periodische Erhöhung Menü 2.9.1 Periode Einstellbereich: 1 - 90 Tage Werkseinstellung: 14 Tage Startzeit Einstellbereich: 00:00 - 23:00 Werkseinstellung: 00:00 Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 53 Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Be- triebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 54: Informationen Abrufen

    ZH-Info zeigt Informationen zu den Betriebszeiten der Zusatzheizung usw. Alarmprotokoll zeigt die letzten Alarme und Informationen zur Wärmepumpe bei der Alarmauslösung an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 55 Die Informationen werden auf mehreren Seiten angezeigt. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Symbole in diesem Menü: Verdichter Wärme Zusatzheizung Brauchwasser Ventilation Verdichterinfo Menü Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 56 Hier erhalten Sie Informationen zu Einstellungen, Betriebszustand und Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 57 Alarmauslösung gespeichert. Es werden Informationen zu den letzten 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszustand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK-Taste. Alarminformationen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 58: So Lesen Sie Die Mitteltemperatur Ab

    4. Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. 5. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu verlas- sen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 59: Wärmepumpe Anpassen

    Statusinformation "eingestellt" erscheint, wenn eine Urlaubseinstellung defi- niert wurde, die jedoch noch nicht aktiv ist. "aktiv" wird angezeigt, wenn eine Urlaubseinstellung aktiv ist, ansonsten erscheint "aus". erweitert Einstellung des Betriebsmodus für die Wärmepumpe. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 60 +49XXXXXXXX. Wenn Sie bei einem Alarm eine SMS-Nachricht empfangen wollen, aktivieren Sie das Kontrollkästchen rechts neben der Telefonnummer. HINWEIS! Die angegebenen Telefonnummern müssen in der Lage sein, SMS-Nachrichten zu empfangen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 61: Funktionen

    Diese Auswahl wird automatisch von der Wärmepumpe vorgenommen. Betriebsmodus manuell In diesem Betriebsmodus können Sie selbst festlegen, welche Funktionen zulässig sein sollen. Es ist nicht möglich, "Verdichter" im manuellen Modus zu deaktivieren. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 62 Menü Hier können Sie festlegen, welche Symbole angezeigt werden, wenn die Tür für F750 geschlossen ist. Sie können bis zu 3 Symbole auswählen. Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl überschrieben. Die Symbole erscheinen in der gewählten Reihenfolge.

  • Seite 63: Uhrzeit Und Datum

    Uhrzeit und Datum Menü Hier stellen Sie Uhrzeit, Datum und Anzeigemodus ein. Sprache Menü Hier wird die Anzeigesprache für die Displayinformationen festgelegt. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 64: Urlaubseinstellung

    Raum- und Brauchwassertemperatur auf die gewünschten Werte ansteigen können. TIP! Definieren Sie die Urlaubseinstellung im Voraus und aktivieren Sie sie direkt vor der Abreise, um einen uneingeschränkten Komfort zu erzielen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 65 Zusatzheizung kann aktiviert werden. Bei blockiertem Verdichter wird keine Wärme aus der Abluft gewonnen. erweitert Menü Menü erweitert erscheint mit orangefarbenem Text und ist für fortgeschrit- tene Benutzer vorgesehen. Dieses Menü besitzt mehrere Untermenüs. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 66: Vorrangschaltung

    Der Zeiger kennzeichnet, in welchem Zyklus sich die Wärmepumpe befindet. Bei Auswahl von 0 min wird dem Bedarf kein Vorrang eingeräumt. Er wird nur dann gedeckt, wenn kein anderer Bedarf vorliegt. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 67 Sie können ebenfalls den Zeitraum (Filterzeit) für die Berechnung der mittleren Temperatur einstellen. Bei Auswahl von 0 wird die aktuelle Außentemperatur herangezogen. ACHTUNG! Die maximale Einstellung von "ZH-Stopp" liegt bei "Heizungsstopp". Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 68 Verdichter bzw. die Zusatzheizung starten oder stoppen soll. ACHTUNG! Ein höherer Wert für "Start Verdichter" bewirkt häufigere Verdichterstarts, was zu einem höheren Verschleiß des Verdichters führt. Ein zu geringer Wert kann eine ungleichmäßige Innenraumtemperatur verursachen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 69 Zeitperioden festlegen. Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, er- scheint ein rotes Ausrufezeichen am Zeilenende. Wenn eine zeitliche Steuerung aktiv ist, erscheint das aktuelle Blockierungs- symbol im Hauptmenü beim Wärmepumpensymbol. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 70 Blockierung: Hier wird die gewünschte Blockierung ausgewählt. Blockierung des Verdichters. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...
  • Seite 71 Mitternacht. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit einge- stellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. Kapitel 3 | F750 – zu Ihren Diensten NIBE™ F750...

  • Seite 72: Komfortstörung

    Problem zu beheben, das den Alarm ausgelöst hat. Wenn nach Auswahl von ”Alarm zurücks.” eine grüne Anzeige aufleuchtet, ist der Alarm zurückgesetzt. Wenn weiterhin eine rote Anzeige leuchtet und das Menü ”Alarm” auf dem Display sichtbar ist, besteht die Alarmursache weiter- Kapitel 4 | Komfortstörung NIBE™ F750...
  • Seite 73 Problems, das den Alarm ausgelöst hat. Die Statuslampe leuchtet daher weiterhin rot. Wird der Alarm nicht zurückgesetzt, beauftragen Sie Ihren Installateur mit der Ausführung der erforderlichen Maßnahmen. HINWEIS! Geben Sie stets die 14-stellige Produktseriennummer an, wenn Sie einen Fehler melden. Kapitel 4 | Komfortstörung NIBE™ F750...

  • Seite 74: Fehlersuche

    29 für ausführlichere Informationen zur optimalen Thermostateinstellung. Die Wärmepumpe befindet sich in der falschen Betriebsstufe. Rufen Sie Menü 4.2 auf. Wählen Sie im Modus "auto" einen höheren Wert für "Heizungsstopp" in Menü 4.9.2 aus. Kapitel 4 | Komfortstörung NIBE™ F750...

  • Seite 75: Hohe Raumtemperatur

    Zu wenig Wasser im Heizkreis. Befüllen Sie das Heizsystem mit Wasser. Schwache oder nicht vorhandene Ventilation Ventilator blockiert. Reinigen oder ersetzen Sie den Filter (siehe Seite 21). Geschlossenes, zu stark gedrosseltes oder verschmutztes Abluftventil. Kapitel 4 | Komfortstörung NIBE™ F750...

  • Seite 76: Intensive Oder Störende Ventilation

    Warten Sie, bis die Temperaturbedingung zurückgesetzt wurde. Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. Warten Sie 30 min und kontrollieren Sie, ob der Verdichter gestartet ist. Alarm ausgelöst. Befolgen Sie die Anweisungen auf dem Display. Kapitel 4 | Komfortstörung NIBE™ F750...

  • Seite 77: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem zuge- hörigen Installateurhandbuch (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ F750...

  • Seite 78: Glossar

    6 Glossar Abluft Luft, die von den Abluftventilen in den Räumen der Wohnung kommt und zu F750 geleitet wird. Abluftventil Ventile, oft an der Decke in der Küche/im Bad/im begehbaren Kleiderschrank, wo Luft eingesaugt und zu F750weitergeleitet wird. Ausdehnungsgefäß Gefäß mit Heizungsmedium. Seine Aufgabe besteht darin, den Druck im Heizkreis auszugleichen.
  • Seite 79 Luft, aus der die Wärmepumpe Energie bezogen hat, und die dadurch abge- kühlt wurde. Diese Luft wird aus dem Gebäude abgeführt. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F750 müssen sie mit Wasser gefüllt sein. Heizkurve Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll.
  • Seite 80 Verdampfungsdruck zu niedrig ist. Raumtemperaturfühler Ein im Innenbereich platzierter Fühler. Dieser Fühler informiert die Wärme- pumpe über die Innenraumtemperatur. Rücklauf Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heizrohr- wärmeübertrager) zurück zur Wärmepumpe transportiert wird. Kapitel 6 | Glossar NIBE™ F750...
  • Seite 81 Wärmepumpe Wärme erzeugt. Wenn die Wärmepumpe Brauch- wasser bereitet, leitet das Ventil das Medium zum Brauchwasserspeicher. Wirkungsgrad Maß für die Wärmeenergieabgabe durch die Wärmepumpe im Verhältnis zur aufgenommenen Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist COP. Kapitel 6 | Glossar NIBE™ F750...

  • Seite 82: Zusatzheizung

    Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wär- mepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas- /Öl-/Pellets-/Holzkessel oder Fernwärme handeln. Kapitel 6 | Glossar NIBE™ F750...

  • Seite 83: Sachregister

    Informationsfenster, 12 Schalter, 14 Statuslampe, 12 Seriennummer, 5 Statuslampe, 12, 13 Steuerung, 17 F750 – Eine ausgezeichnete Wahl, 8 Stromverbrauch , 25 F750 – zu Ihren Diensten, 28 Brauchwasserkapazität einstellen, 46 Informationen abrufen, 52 Technische Daten, 75 Innenklima einstellen, 28 Wärmepumpe anpassen, 57...
