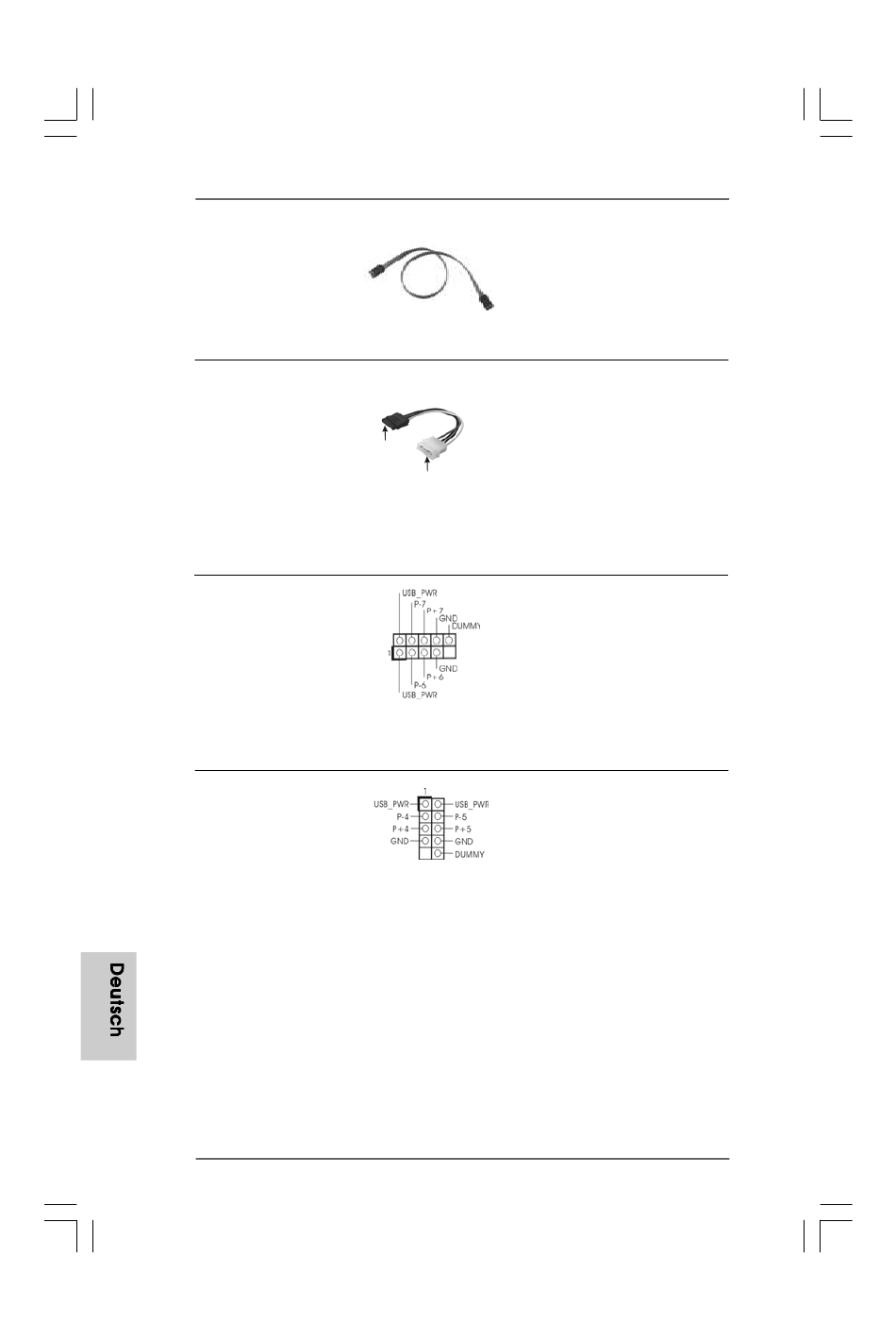

ASROCK K7NF2-RAID Handbuch Seite 38

Serial ATA- (SATA-)
Datenkabel
Serial ATA- (SATA-)
Stromversorgungskabel
(Option)
SATA-HDD-Stromanschluss
USB 2.0-Anschluss
(9-pin USB67)
(siehe S.2 - Punkt 17)
Gemeinsam verwendeter
USB 2.0-Anschluss
(9-pin USB45)
(siehe S.2 - Punkt 28)
3 8 3 8 3 8 3 8 3 8
Verbindung zum
Verbindung zum
Netzteil
ASRock K7NF2-RAID Motherboard
Sie können beide Enden des
SATA-Datenkabels entweder mit
der SATA-Festplatte oder dem
SATA-Anschluss am Mainboard
verbinden.
Verbinden Sie bitte das
schwarze Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss jedes
Laufwerks. Verbinden Sie dann
das weiße Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
ASRock I/O Plus™ verfügt über 6
Standard-USB 2.0-Anschlüsse
auf der Rückseite. Wenn die
hinteren USB-Anschlüsse nicht
ausreichen, steht dieser USB 2.
0-Anschluss (USB67) zur
Unterstützung 2 weiterer USB 2.
0-Anschlüsse zur Verfügung.
Dieser USB45-Anschluss wird
mit dem USB 2.0-Anschlüssen 4,
5 auf dem ASRock I/O Plus™
gemeinsam verwendet. Werden
die USB-Anschlüsse auf der
Vorderseite durch Verbindung
des vorderseitigen USB-Kabels
mit diesem Anschluss (USB45)
verwendet, werden die USB-
Anschlüsse 4,5 auf dem ASRock
I/O Plus™ nicht funktionieren
können.
