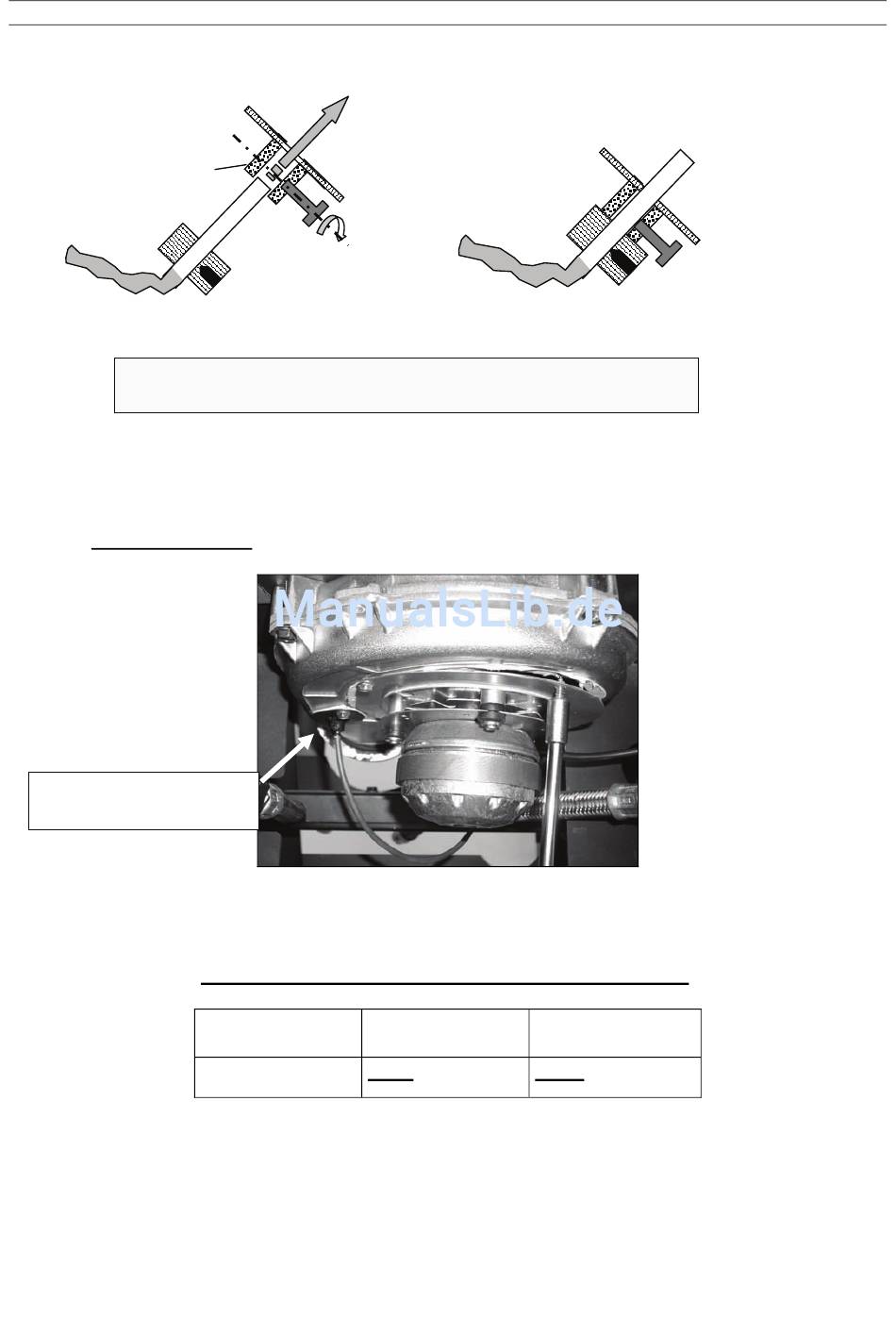

Danach Fühler mit Stellring in Halteöse an der Pelletrutsche bis zum Anschlag einführen und
mit Stellschraube der Halteöse festziehen.
Halteöse
Einbau Fühler mit Stell-
Alle Stellschrauben satt handfest aber nicht mit Gewalt mit Schraubendre-
13.2 Montage Pt 1000 als Rauchgasfühler TR
Der Rauchgasfühler TR sitzt direkt am Rauchgasgebläse des Ofens. Der neue Fühler muss
lediglich bis zum Anschlag in die vorbereitete Tauchhülse eingesteckt werden.
Tauchhülse Rauchgas-
gebläse
Die Tauchhülsen sind je nach Gerät unterschiedlich lang (siehe Tabelle) und dürfen nur durch
gleiche Tauchhülsen ersetzt werden, da sich sonst Messfehler ergeben. Danach Stellschraube
satt handfest anziehen, damit der Fühler geklemmt wird.
Tipp: Markieren Sie den neu eingebauten Fühler gleich wieder mit den Markierungsringen TP
oder TR des alten Fühlers direkt am Steckerplatz zur Hauptplatine. Sie verhindern so Fehlfunk-
tionen, da bei vertauschtem TR und TP Störungen die Folge sein können (Gerät schaltet ab)!
Montageanleitung S4 ab Software S4 002
Pelletrutsche
ring
her anziehen, da sonst der Fühler beschädigt werden kann.
Achtung: Stellschraube nicht mit Gewalt anziehen.
Baureihe
Tauchhülse
INGA
„Luft-Gerät"
Kurz Lang
Eintauchtiefe ca. 10 mm Eintauchtiefe ca. 40 mm
Pelletrutsche
Fertige
Einbauposition
INGA „Zentral-
heizungs-Gerät"
Seite 31/32
