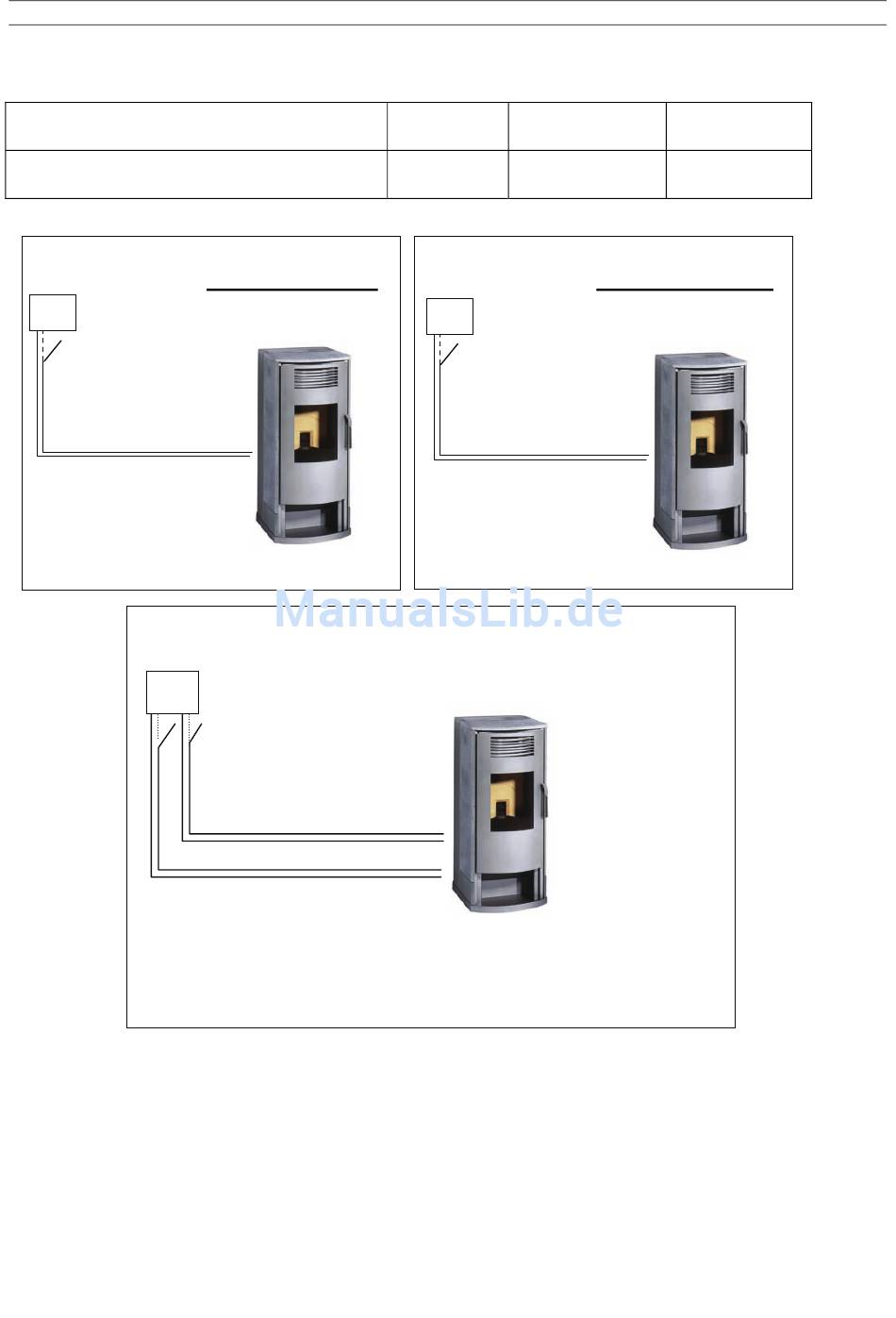

11.1 Regelung über Raumthermostat (Luftgeräte)
Regler/Thermostat
Raum- /Uhrenthermostat
Bsp. 1.1.0: Raumthermostat
(potenzialfrei) als EIN/AUS-Schalter
°C
Hauptplatine
Bsp. 1.1.2: Raumthermostat
modulierend
°C
Achtung: Eingang „Modulation" muss vorher aktiv geschaltet werden
und die DIP-Schalter für den Eingang „Modulation" müssen passend
auf „Strom" oder „Spannung" gesteckt sein.
Montageanleitung S4 ab Software S4 002
Eingang
„EIN/AUS"
Ausgang „Ein/Aus"
Eingang Eingang
EIN/AUS MIN/MAX
X 0
(Bsp. 1.1.0) (Bsp. 1.1.1)
Bsp. 1.1.1: Raumthermostat
(potenzialfrei) als MIN/MAX-Schalter
°C
Hauptplatine
Eingang
„EIN/AUS"
Hauptplatine
Eingang
„Modulation"
Eingang Mo-
dulation
X
(Bsp. 1.1.2)
Hauptplatine
Eingang
„MIN/MAX"
Seite 25/32
