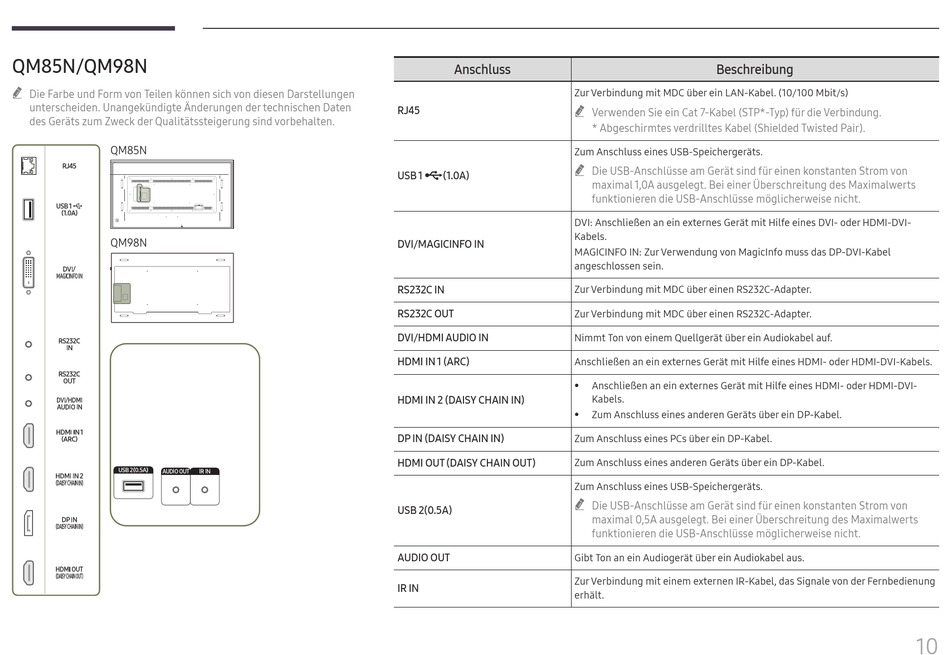

Qm85N/Qm98N - Samsung Smart Signage QBN Serie Benutzerhandbuch

QM85N/QM98N

" Die Farbe und Form von Teilen können sich von diesen Darstellungen
unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
QM85N
QM98N
Anschluss
Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s)
RJ45
" Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.
Zum Anschluss eines USB-Speichergeräts.
" Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von
USB 1 ¨(1.0A)
DVI: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-
Kabels.
DVI/MAGICINFO IN
MAGICINFO IN: Zur Verwendung von MagicInfo muss das DP-DVI-Kabel
angeschlossen sein.
RS232C IN
Zur Verbindung mit MDC über einen RS232C-Adapter.
RS232C OUT
Zur Verbindung mit MDC über einen RS232C-Adapter.
DVI/HDMI AUDIO IN Nimmt Ton von einem Quellgerät über ein Audiokabel auf.
HDMI IN 1 (ARC) Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.
•
HDMI IN 2 (DAISY CHAIN IN)
•
DP IN (DAISY CHAIN IN) Zum Anschluss eines PCs über ein DP-Kabel.
HDMI OUT (DAISY CHAIN OUT) Zum Anschluss eines anderen Geräts über ein DP-Kabel.
Zum Anschluss eines USB-Speichergeräts.
" Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von
USB 2(0.5A)
AUDIO OUT Gibt Ton an ein Audiogerät über ein Audiokabel aus.
Zur Verbindung mit einem externen IR-Kabel, das Signale von der Fernbedienung
IR IN
erhält.
Beschreibung
* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).
maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts
funktionieren die USB-Anschlüsse möglicherweise nicht.
Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-
Kabels.
Zum Anschluss eines anderen Geräts über ein DP-Kabel.
maximal 0,5A ausgelegt. Bei einer Überschreitung des Maximalwerts
funktionieren die USB-Anschlüsse möglicherweise nicht.
10
