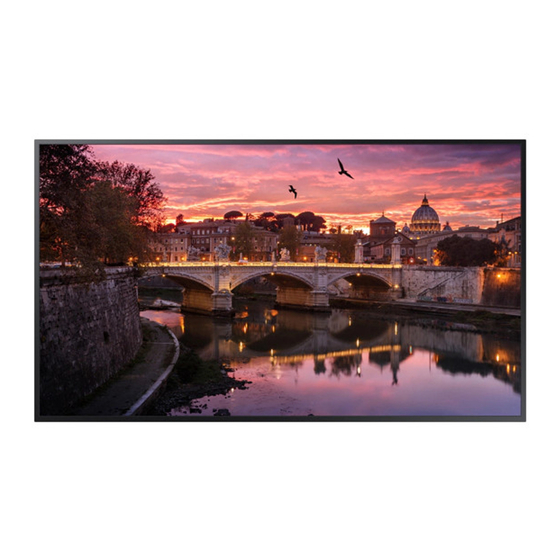

Smart Signage-Benutzerhandbuch (Nach
Modell)
In diesem Handbuch finden Sie Informationen über Ihr Smart Signage, einschließlich der unterstützten Typen und Produktspezifikationen nach Modell.
QBN (QB43N QB49N QB55N QB65N QB75N)
QMN (QM43N QM49N QM55N QM65N QM75N QM85N QM98N)
QEN (QE82N)
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen am Inhalt
des Handbuchs zum Zweck der Leistungssteigerung sind vorbehalten.
Die empfohlene Verwendungsdauer pro Tag beträgt bei den QBN, QEN-Modellen weniger als 16
Stunden.
Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird, erlischt möglicherweise die
Garantie.
Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn:
(a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass
kein Defekt des Geräts vorliegt (d. h. wenn das Benutzerhandbuch nicht gelesen wurde).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber es wird festgestellt, dass kein
Defekt des Geräts vorliegt (d. h. wenn das Benutzerhandbuch nicht gelesen wurde).
Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers
mitgeteilt.
© Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Andere Marken
als von Samsung Electronics sind das Eigentum ihrer jeweiligen Inhaber.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung Smart Signage QBN Serie
Inhaltszusammenfassung für Samsung Smart Signage QBN Serie
- Seite 1 © Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Andere Marken als von Samsung Electronics sind das Eigentum ihrer jeweiligen Inhaber.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbereitung Technische Daten Überprüfen des Lieferumfangs Allgemein Bauteile Voreingestellter Timing-Modi Q*43N/Q*49N/Q*55N/Q*65N/Q*75N QM85N QM98N Anhang QE82N Schloss für den Diebstahlschutz Lizenz Anschlüsse Q*43N/Q*49N/Q*55N/Q*65N/Q*75N QM85N/QM98N QE82N Steuerungsmenü Q*43N/Q*49N/Q*55N/Q*65N/Q*75N/QE82N/ QM98N QM85N Vor dem Aufstellen des Geräts (Installationshandbuch) Kippwinkel und Drehung Lüftung Montieren der Wandhalterung Vorbereitende Arbeiten Montieren der Wandhalterung Spezifikationen des Wandhalterungskits... -
Seite 3: Kapitel 01 Vorbereitung
Kapitel 01 Vorbereitung Überprüfen des Lieferumfangs " Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. Garantiekarte Erklärungen zur Einhaltung Kurzanleitung zur Konfiguration Netzkabel " Das Aussehen der Komponenten gesetzlicher Vorschriften (nicht überall verfügbar) kann von den dargestellten Bildern abweichen. -
Seite 4: Bauteile
Bauteile " Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Bauteile Beschreibung Q*43N/Q*49N/Q*55N/Q*65N/Q*75N Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen. -
Seite 5: Qm85N
QM85N " Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Tasten Beschreibung Einschalten des Geräts. Montageöffnung der Netzwerkbox Wenn Sie die Taste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü... -
Seite 6: Qm98N
QM98N " Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Bauteile Beschreibung Ziehen Sie nicht gewaltsam an dem Abstandslogo, weil es abreißen oder abbrechen ON/OFF Abstandslogo könnte. -
Seite 7: Qe82N
QE82N " Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Bauteile Beschreibung Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den unteren Rand der Produktvorderseite zielen, um die Funktion auszuführen. -
Seite 8: Schloss Für Den Diebstahlschutz
Schloss für den Diebstahlschutz " Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. " Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. -
Seite 9: Anschlüsse
Anschlüsse Anschluss Beschreibung Zum Anschluss eines USB-Speichergeräts. " Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von USB 1 ¨(1.0A) Q*43N/Q*49N/Q*55N/Q*65N/Q*75N maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts funktionieren die USB-Anschlüsse möglicherweise nicht. " Die Farbe und Form von Teilen können sich von diesen Darstellungen Zur Verbindung mit MDC über ein LAN-Kabel. -
Seite 10: Qm85N/Qm98N
QM85N/QM98N Anschluss Beschreibung Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s) " Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten RJ45 " Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung. des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. -
Seite 11: Qe82N
QE82N Anschluss Beschreibung Zum Anschluss eines USB-Speichergeräts. " Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten " Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von USB 1 ¨(1.0A) des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. maximal 1,0A ausgelegt. -
Seite 12: Steuerungsmenü
Steuerungsmenü Tasten Beschreibung Schalten Sie das Gerät aus. • Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Ein/ Ausschalten Q*43N/Q*49N/Q*55N/Q*65N/Q*75N/ Aus-Taste, um den Cursor auf Ausschalten zu bewegen und drücken und halten Sie die Ein/Aus-Taste gedrückt, um das Gerät auszuschalten. QE82N/QM98N Zur Auswahl der angeschlossenen Eingangsquelle. -
Seite 13: Qm85N
QM85N Tasten Beschreibung Wählen Sie die Modi MagicInfo oder Startprogramm. " Wenn Sie die Taste auf dem Produkt drücken, während das Produkt eingeschaltet ist, wird das Steuerungsmenü geöffnet. Start • Bewegen Sie die Ein/Aus-Taste nach oben, um im Steuerungsmenü Start auszuwählen. -
Seite 14: Vor Dem Aufstellen Des Geräts (Installationshandbuch)
Vor dem Aufstellen des Geräts Lüftung (Installationshandbuch) " Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter. Montage an einer senkrechten Wand Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest Mindestens 40 mm mit dem Boden/der Wand verbunden werden. -
Seite 15: Montieren Der Wandhalterung
Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung. • Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen. • Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren. -
Seite 16: Spezifikationen Des Wandhalterungskits (Vesa)
Verletzungen führen. herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen. • Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt. •... -
Seite 17: Kapitel 02 Technische Daten
Kapitel 02 Technische Daten Allgemein Modellname QB43N / QM43N QB49N / QM49N QB55N / QM55N Größe 43er-Klasse (42,5 Zoll / 107,9 cm) 49er-Klasse (48,5 Zoll / 123,2 cm) 55er-Klasse (54,6 Zoll / 138,7 cm) Display Anzeigebereich 941,184 mm (B) x 529,416 mm (H) 1073,78 mm (B) x 604,0 mm (H) 1209,6 mm (B) x 680,4 mm (H) Modellname... - Seite 18 " Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen. " Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.
-
Seite 19: Voreingestellter Timing-Modi
Voreingestellter Timing-Modi " Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen. -
Seite 20: Auflösung
Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden Horizontalfrequenz Vertikalfrequenz Pixeltakt Synchronisationspolarität Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der Auflösung (kHz) (Hz) (MHz) (H/V) Bildschirm bei eingeschalteter Stromversorgungsanzeige leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der VESA, 1280 ×... -
Seite 21: Kapitel 03 Anhang
Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache EINGERÄUMT. gehalten. INDEM SIE DIESES PRODUKT IN VERBINDUNG MIT HEVC-VERSCHLÜSSELTEN INHALTEN Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per VERWENDEN, STIMMEN SIE DER OBEN BESCHRIEBENEN, EINGESCHRÄNKTEN E-Mail an oss.request@samsung.com. NUTZUNGSBERECHTIGUNG ZU.
