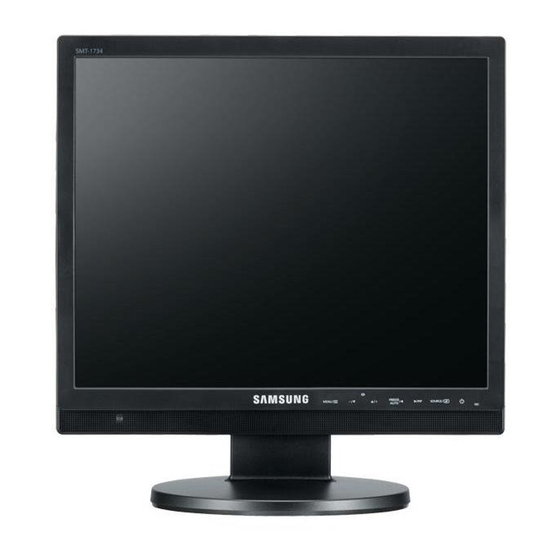

SMT-1734
Bedienungsanleitung
FREEZE
/
/PIP
SOURCE/
MENU/
/
/+
AUTO

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung SMT-1734

  • Seite 1 LED-Monitor SMT-1734 Bedienungsanleitung FREEZE /PIP SOURCE/ MENU/ AUTO...
  • Seite 2: Wichtige Sicherheitshinweise

    Verletzungen hervorrufen. LASSEN SIE REPARATUREN VON Verwenden Sie nur Gestelle, Ständer, Dreibeine, Konsolen ENTSPRECHEND AUSGEBILDETEM oder Tische, die von Samsung empfohlen oder speziell KUNDENDIENSTPERSONAL für das Gerät angeboten werden. Bei der Montage des Geräts DURCHFÜHREN. müssen die Anweisungen von Samsung befolgt werden.
  • Seite 3 Reparaturarbeiten. 20. Ersatzteile: Falls Teile ausgetauscht werden müssen, achten Sie darauf, dass der Kundendiensttechniker die von Samsung angegebenen Ersatzteile oder solche Ersatzteile verwendet, die die gleichen technischen Eigenschaften wie die Originalteile aufweisen. Der Einbau nicht genehmigter Ersatzteile kann Brände, Stromschläge oder sonstige Gefahren verursachen.
  • Seite 4: Inhaltsverzeichnis

    Benutzerhandbuch Inhalt WICHTIGE SICHERHEITSHINWEISE ............2 Auspacken ....................5 Übersicht über die Bedienfelder ............... 5 Vorderseite ........................5 Rückseite und Recht Seite ..................... 6 Fernbedienung ..................8 Anschluss externer Geräte............... 9 Konfigurationen im OSD-Menü ............... 10 Anzeige Von Kein Signal ....................10 Auswahl im OSD-Menü...
  • Seite 5: Auspacken

    Benutzerhandbuch Benutzerhandbuch USER'S MANUAL Auspacken Entfernen Sie die Verpackung und stellen Sie den Monitor auf einer ebenen und stabilen Fläche oder am dafür vorgesehen Standort auf. Überprüfen Sie, ob die folgenden Komponenten und Zubehörteile im Lieferumfang des Monitors enthalten sind. FREEZE MENU/ AUTO...
  • Seite 6: Rückseite Und Recht Seite

    Benutzerhandbuch USER'S MANUAL USER'S MANUAL Rückseite und Recht Seite Recht Seite Rückseite - 6 -...
  • Seite 7 Benutzerhandbuch USER'S MANUAL USER'S MANUAL Rückseite Recht Seite VIDEO A IN AUDIO B FBAS-Signaleingang für VIDEO A. Audio B-Eingang : rechts (ROT), links (weiß) AUDIO-A VIDEO B IN Audio A-Eingang : rechts (ROT), links FBAS-Signaleingang für VIDEO B. (weiß) HDMI IN HDMI Signal Eingang.
  • Seite 8: Fernbedienung

    Benutzerhandbuch USER'S MANUAL Fernbedienung POWER Schaltet das Gerät ein und aus. Die Anzeige erscheint mit einigen Sekunden Verzögerung. Nummerntasten Zum Ändern der ID der Fernbedienung. Um die Fernbedienungs-ID einzustellen, drücken Sie die Taste SYSTEM ID und geben die gewünschte Nummer mit den entsprechenden Tasten (0-9) ein. SOURCE Drücken Sie die Taste SOURCE, um die Quelle des Eingangssignals zu ändern.
  • Seite 9: Anschluss Externer Geräte

    Benutzerhandbuch USER'S MANUAL Anschluss externer Geräte An den Monitor können externe Geräte, wie z. B. eine Kamera, ein DVR. Kamera - 9 -...
  • Seite 10: Konfigurationen Im Osd-Menü

    Benutzerhandbuch USER'S MANUAL Konfigurationen im OSD-Menü DAS MENÜ Bild Anzeige Von Kein Signal Modus: Dynamisch, Standard, Film Wenn kein Gerät an den VGA- oder den Videoeingang angeschlossen ist, wird diese Meldung auf dem Bild- schirm angezeigt. Bild Modus : Dynamisch Hinter.Licht Kontrast Kein Signal...
  • Seite 11: Pc-Bildschirm

    Benutzerhandbuch USER'S MANUAL Die Funktion "Farbton" ist aktiviert, während des 5. Drücken Sie / , wählen Sie Bildjustierung aus, und drücken Sie anschließend ENTER. Eingangssignal im NTSC-Modus vorliegt. 1. Drücken Sie die Tasten MENU und / , um 6. Drücken Sie / , wählen Sie Grob oder Fein aus, das Menü...
  • Seite 12 Benutzerhandbuch USER'S MANUAL Autom. Einstellung (Bildschirmanzeige Die MENU Taste drücken, um das Bild Menü aufzurufen. automatisch einstellen) 2. Die ENTER oder Taste drücken. Mit der Funktion Autom. Einstellung kann sich das ▼∕▲und ENTER Taste drücken, um das Menü Gerät automatisch an PC-Videosignale anpassen. Die Advanced Settings (Erweiterte Werte für Fein, Grob und Position werden automa- Einstellungen) aufzurufen.
  • Seite 13: Das Menü Ton

    Benutzerhandbuch USER'S MANUAL Wenn das Empfangssignal schwach ist, können Bildoptionen: Farbtemp., Format , Digitale RM , Sie den digitalen Rauschfi lter (Digitale RM) aktivie- HDMI-Schwarzp. ren, um das Bildschirmrauschen zu reduzieren. • Farbtemp. : Kalt, Normal, Warm1, Warm2 Diese Funktion ist im VGA-Modus nicht verfügbar. Bildoptionen Zurückset.
  • Seite 14: Das Menü Einstellungen

    Benutzerhandbuch 1. Drücken Sie die Tasten MENU und / , um 1. Drücken Sie die Tasten MENU und / , um das Menü Ton zu wählen. das Menü Ton zu wählen. 2. Drücken Sie die Taste ENTER oder 2. Drücken Sie die Taste ENTER oder 3.
  • Seite 15 Benutzerhandbuch USER'S MANUAL 5. Drücken Sie die Taste MENU, um dieses Menü zu Einstellungen verlassen. Sprache English Français Blaues Bild : Aus Español Melodie : Aus Português 한국어 Oko-Sparmodus 日本語 System-ID Deutsch Italiano Kein Signal OSD : Ein Einstellungen Sprache : Deutsch Blaues Bild : Aus...
  • Seite 16: Pc-Software Konfigurieren (Unter Windows Xp)

    : Video A beschriebenen Informationen zur Einrichtung auf fast Format Position alle Betriebssysteme anwendbar. (Falls dies nicht der Fall ist, wenden Sie sich an Ihren Computerhersteller oder Ihren Samsung-Händler.) 1. Klicken Sie im Startmenü von Windows auf “Systemsteuerung”. Navig. Eingabe Zurück 2.
  • Seite 17: Das Menü Eingang

    Benutzerhandbuch USER'S MANUAL Separate und kombinierte Modi werden unterstützt. DAS MENÜ Eingang SOG wird nicht unterstützt. Quellen System ID Eingang Einstellungen Quellen : Video A Sprache : Deutsch 关 Name bearb Blaues Bild : Aus Melodie : Mittel : Off System-ID Kein Signal OSD : Aus...
  • Seite 18 Benutzerhandbuch Name bearb. Eingang Quellen : Video A Name bearb Navig. Eingabe Zurück Name bearb Video A ---- Video B Kabel-STB Sat-STB HDMI PVR-STB AV-Receiver Game Navig. Eingabe Zurück 1. Drücken Sie die Tasten MENU und / , um das Menü Eingang zu wählen. 2.
  • Seite 19: Technische Daten

    Benutzerhandbuch Benutzerhandbuch Technische Daten Modell SMT-1734 Verkaufsgebiet Weltweit Fernsehnorm NTSC/PAL Zoll 17'' Displaytyp LED PANEL Auflösung (H x V) 1280 x 1024 Helligkeit (cd/m 250cd/m Panel Kontrast 1000:1 Reaktionszeit Betrachtungswinkel in Grad (Horizontal)/160 (Vertikal) Pixelabstand (mm) 0.264mm(A) x 0.264mm(L) Abtastungssystem Progressive CVBS Auflösung...
  • Seite 20: Dimensions

    Benutzerhandbuch Benutzerhandbuch Dimensions unit: mm - 20 -...
  • Seite 21: Ordnungsgemäße Entsorgung

    Benutzerhandbuch Benutzerhandbuch Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
  • Seite 22 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. Samsung House, 1000 Hillswood Drive, Hillswood Business 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 Fax : +1-201-373-0124 www.samsungcctvusa.com...
