Inhaltszusammenfassung für Samsung SMT-2233

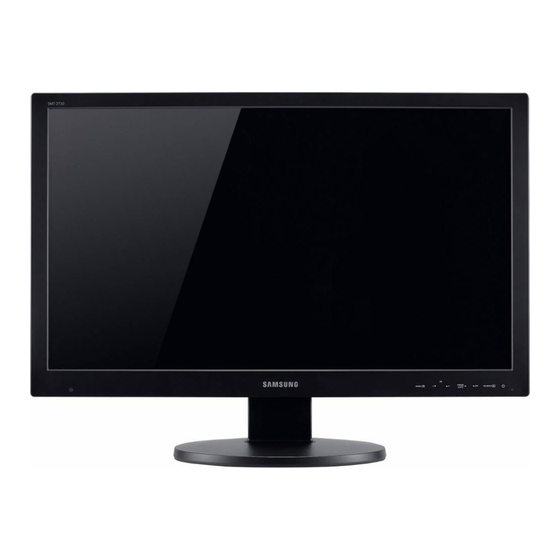

- Seite 1 LED-Monitor SMT-2233 SMT-1935 SMT-1931 SMT-2731 Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
Verletzungen hervorrufen. LASSEN SIE REPARATUREN VON Verwenden Sie nur Gestelle, Ständer, Dreibeine, Konsolen ENTSPRECHEND AUSGEBILDETEM oder Tische, die von Samsung empfohlen oder speziell KUNDENDIENSTPERSONAL für das Gerät angeboten werden. Bei der Montage des Geräts DURCHFÜHREN. müssen die Anweisungen von Samsung befolgt werden. - Seite 3 Reparaturarbeiten. 20. Ersatzteile: Falls Teile ausgetauscht werden müssen, achten Sie darauf, dass der Kundendiensttechniker die von Samsung angegebenen Ersatzteile oder solche Ersatzteile verwendet, die die gleichen technischen Eigenschaften wie die Originalteile aufweisen. Der Einbau nicht genehmigter Ersatzteile kann Brände, Stromschläge oder sonstige Gefahren verursachen.
-
Seite 4: Inhaltsverzeichnis
Benutzerhandbuch Inhalt WICHTIGE SICHERHEITSHINWEISE ............2 Auspacken ....................5 Übersicht über die Bedienfelder ............... 5 Vorderseite ........................5 Rückseite und linke Seite ....................6 Fernbedienung ..................7 Anschluss externer Geräte............... 8 Konfigurationen im OSD-Menü ..............10 Anzeige Von Kein Signal ....................10 Auswahl im OSD-Menü... -
Seite 5: Auspacken
Benutzerhandbuch Benutzerhandbuch USER'S MANUAL Auspacken Entfernen Sie die Verpackung und stellen Sie den Monitor auf einer ebenen und stabilen Fläche oder am dafür vorgesehen Standort auf. Überprüfen Sie, ob die folgenden Komponenten und Zubehörteile im Lieferumfang des Monitors enthalten sind. Die Farbe, die Anzeige und die Funktion können je nach Produkt abweichen. -
Seite 6: Rückseite Und Linke Seite
Benutzerhandbuch USER'S MANUAL USER'S MANUAL Rückseite und linke Seite Die Farbe, die Anzeige und die Funktion können je nach Produkt abweichen. Linke Seite Rückseite Rückseite Linke Seite POWER AUDIO B Netzstromeingang Audio B-Eingang : rechts (ROT), links (weiß) VIDEO A IN AUDIO-A FBAS-Signaleingang für VIDEO A. -
Seite 7: Fernbedienung
Benutzerhandbuch USER'S MANUAL Fernbedienung POWER Schaltet das Gerät ein und aus. Die Anzeige erscheint mit einigen Sekunden Verzögerung. Nummerntasten Zum Ändern der System-ID der Fernbedienung. Um die Fernbedienungs-ID einzustellen, drücken Sie die Taste SYSTEM ID und geben die gewünschte Nummer mit den entsprechenden Tasten (0-9) ein. SOURCE Drücken Sie die Taste SOURCE, um die Quelle des Eingangssignals zu ändern. -
Seite 8: Anschluss Externer Geräte
Benutzerhandbuch USER'S MANUAL Batterieeinbau in die Fernbedienung. 1. Heben Sie, wie gezeigt, die Abdeckung der 3. Abdeckeung wieder einsetzen. Bei einer typischen 2. Legen Sie zwei AAA-Batterien ein. Sicherstellen, Fernbedienung nach oben. dass die “+” und “–” Batterieenden mit dem TV-Nutzung halten die Batterien etwa 1 Jahr. -
Seite 9: Absichern Des Aufstellbereichs
Gerät auftreten. ✎ Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics. • Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. -
Seite 10: Konfigurationen Im Osd-Menü
Benutzerhandbuch USER'S MANUAL Konfigurationen im OSD-Menü DAS MENÜ Bild Anzeige Von Kein Signal Modus: Dynamisch, Standard, Film Wenn kein Gerät an den VGA- oder den Videoeingang Das angezeigte Bild kann je nach Eingangssignal angeschlossen ist, wird diese Meldung auf dem Bild- abweichen. -
Seite 11: Pc-Bildschirm
Benutzerhandbuch USER'S MANUAL 5. Drücken Sie / , wählen Sie Bildjustierung aus, und 1. Drücken Sie die Tasten MENU und / , um drücken Sie anschließend ENTER. das Menü Bild zu wählen. 2. Drücken Sie die Taste ENTER oder . 6. -
Seite 12: Erweiterte Einstellungen Gamma , Weißabgleich
Benutzerhandbuch USER'S MANUAL Autom. Einstellung (Bildschirmanzeige Die MENU Taste drücken, um das Bild Menü aufzurufen. automatisch einstellen) 2. Die ENTER oder Taste drücken. Mit der Funktion Autom. Einstellung kann sich ▼⁄▲und ENTER Taste drücken, um das Menü das Gerät automatisch an PC-Videosignale Advanced Settings (Erweiterte Einstellungen) aufzurufen. -
Seite 13: Das Menü Ton
SMT-1935: Under Scan und 16:9 sind im VGA-Modus nicht verfügbar. Im VGA/HDMI-Modus werden im Menü Bild SMT-2233/SMT-1931/SMT-2731: Under Scan Informationen zur Auflösung angezeigt. ist im VGA-Modus nicht verfügbar. Wenn das Eingabesignal PAL ist. Unter Scan ist im DAS MENÜ Ton Modus Video-A und Video-B nicht verfügbar. -
Seite 14: Zurückset
Benutzerhandbuch Equalizer HINWEIS: Die Funktion Einstellungen kann nur dann ausgewählt werden, wenn für den Tonmodus die Einstellung Modus : Benutzerdef. Benutzerdef. gewählt wurde. Equalizer Zurückset DAS MENÜ Einstellungen Sprache Navig. Eingabe Zurück Einstellungen Equalizer Sprache : Deutsch Blaues Bild : Aus Melodie : Mittel : Aus... -
Seite 15: Oko-Sparmodus
Benutzerhandbuch USER'S MANUAL Oko-Sparmodus Blaues Bild/ Melodie Einstellungen Einstellungen Sprache : Deutsch Sprache : Deutsch Blaues Bild Blaues Bild : Aus Melodie : Aus Melodie : Mittel : Aus : Aus : Aus Autom.Wahl Autom.Wahl : Aus System-ID System-ID Kein Signal OSD : Ein Kein Signal OSD : Ein... -
Seite 16: Pc-Software Konfigurieren (Unter Windows Xp)
Einstellungen Bildschirmauflösung. Sprache : Deutsch Blaues Bild : Aus Korrekte Einstellung (Bildschirmauflösung): Melodie : Mittel Hoch - SMT-2233,SMT-2731: 1920 x 1080 5 Sek. : Aus 10 Sek. Autom.Wahl : Aus SMT-1935: 1280 x 1024 20 Sek. System-ID 30 Sek. SMT-1931: 1366 x 768... - Seite 17 Benutzerhandbuch USER'S MANUAL SMT-1935 SMT-2731 Refresh Horizontal Vertical Sync Horizontal Vertical Display Mode Pixel Clock Rate (Hz) Frequency(KHz) Frequency(Hz) Display Mode Polarity Frequency Frequency 640 x 350 31.469 70.086 (MHz) (kHz) (Hz) (H/V) VESA DMT 640 x 480 31.469 59.94 640×350 31.469 70.086...
-
Seite 18: Einbrennschutz
Benutzerhandbuch USER'S MANUAL System ID Einbrennschutz Dieses Gerät ist mit Screen Burn Protection Einbrennschutz -Technologie ausgestattet, um die Möglichkeit des Einstellungen Einbrennens des Monitorbildes zu verringern. Sprache : Deutsch Durch Screen Burn Protection wird das Bild im Monitor Blaues Bild : Aus Melodie : Mittel... -
Seite 19: Das Menü Eingang
Benutzerhandbuch Name bearb. DAS MENÜ Eingang Eingang Quellen Quellen : Video A Name bearb Eingang Quellen : Video A Name bearb Navig. Eingabe Zurück Name bearb Navig. Eingabe Zurück Video A ---- Video B Eingang Kabel-STB Sat-STB HDMI PVR-STB Video A : –... -
Seite 20: Technische Daten
Benutzerhandbuch Benutzerhandbuch Technische Daten(SMT-2233/SMT-1935) Modell SMT-2233 SMT-1935 Verkaufsgebiet Weltweit Fernsehnorm NTSC/PAL Zoll 22" 19" Displaytyp LED PANEL Auflösung (H x V) 1920 x 1080 1280 x 1024 Helligkeit (cd/m2) Kontrast 1000:1 Panel Reaktionszeit 5 ms Betrachtungswinkel in Gr 170(Horizontal)/160(Vertikal) Pixelabstand (mm) 0.294mm(A) x 0.294mm(L) - Seite 21 B B e e n n u u t t z z e e r r h h a a n n d d b b u u c c h h Technische Daten(SMT-2731/SMT-1931) Modell SMT-1931 SMT-2731 Verkaufsgebiet Weltweit Fernsehnorm NTSC/PAL Zoll 27''...
-
Seite 22: Dimensions
Benutzerhandbuch Benutzerhandbuch Dimensions Unit:mm SMT-2233 61,9 59,9 477,8 217,4 - 22 -... - Seite 23 Benutzerhandbuch Benutzerhandbuch Dimensions Unit:mm SMT-1935 59.4 63.1 377.3 217.4 - - 23 -...
- Seite 24 Ben n u u t t ze zer r h h a a n n d d bu buc c h h Dimensions Unit:mm SMT-1931 - - 24 -...
- Seite 25 Ben n u u t t ze zer r h h a a n n d d bu buc c h h Dimensions Unit:mm SMT-2731 - - 25 -...
-
Seite 26: Ordnungsgemäße Entsorgung
Benutzerhandbuch Benutzerhandbuch Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. - Seite 27 6, Pangyo-ro 319beon-gil, Bundang-gu, Seongnam-si, Gyeonggi-do, SEOUL 463-400 Rep. of KOREA Tel : +82-70-7147-8753, 8764 Fax : +82-31-8018-3740 www.samsungsecurity.com SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 2nd Floor, No. 5 The Heights, Brooklands, Weybridge,...
