Überblick
Die INOX PRO-Geräte sind mit oder ohne frontseitige Bedienelemente erhältlich und für die
Montageart "Standfußmontage" oder "Tragarmmontage" vorgesehen. In der folgenden

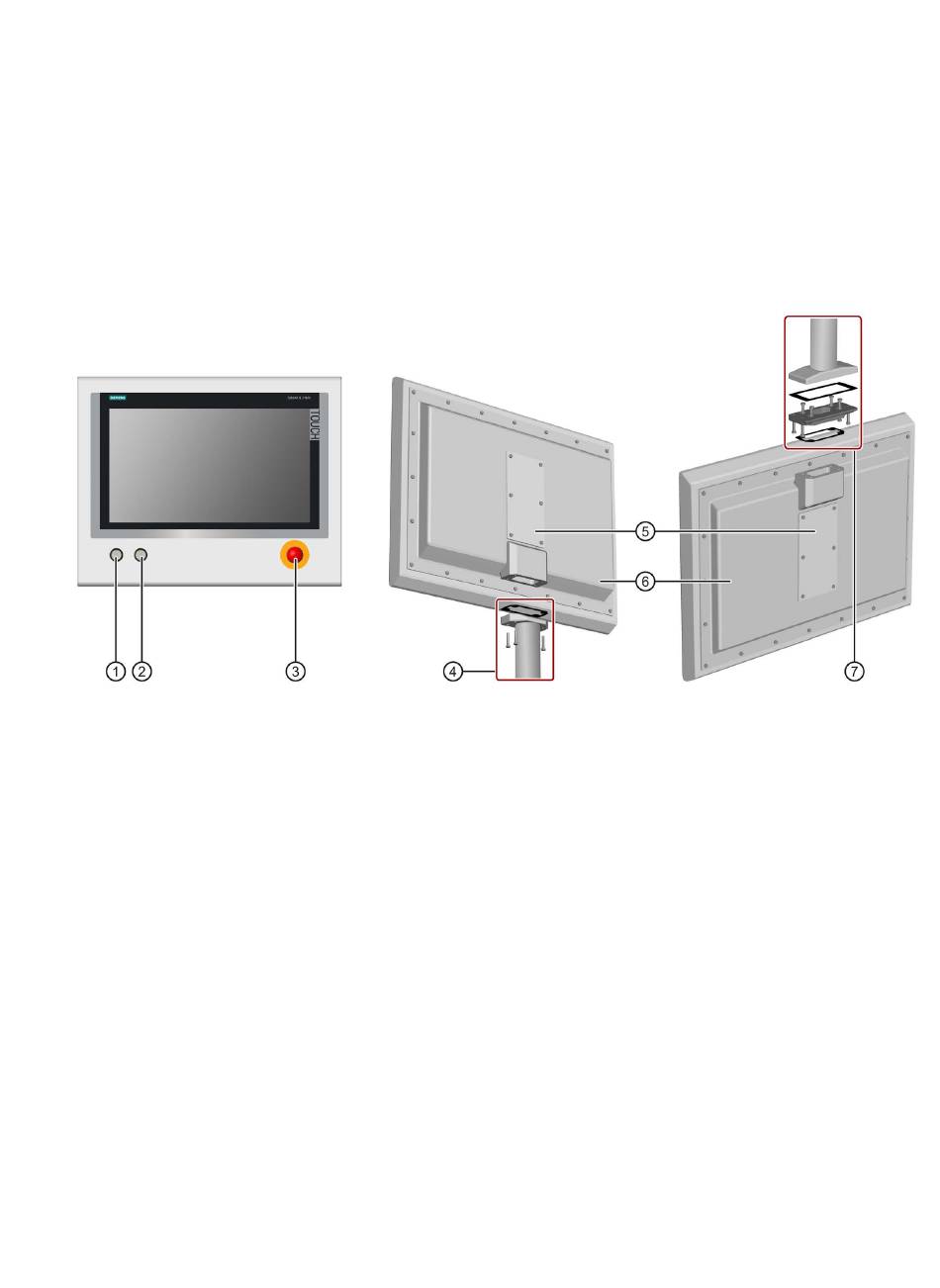

Abbildung wird die Vorderansicht am Beispiel eines Geräts mit Bedienelementen gezeigt.
①
Leuchtdrucktaster
②
Leuchtdrucktaster
③
NOT-AUS-Taster
④
Montagekit Standfußmontage
Das vorliegende Dokument beschreibt folgende Wartungsarbeiten:
● Dichtung der Anschlussfachabdeckung austauschen
● Defekte Bedienelemente in der Gerätefront und LEDs austauschen
● Dichtung der Rückwand austauschen
● Die Montageart ändern, d. h. ein Gerät für Standfußmontage in ein Gerät für
Tragarmmontage umbauen oder umgekehrt.
Nur bei Geräten mit Bedienelementen
1
SIMATIC IPC277D/E 19" INOX PRO, SIMATIC IFP1900 INOX PRO
Servicehandbuch, 11/2017, A5E35751761-AC
"links" mit grüner LED
1
"rechts", mit roter LED
1
1
⑤
Anschlussfachabdeckung mit Dichtung
⑥
Rückwand mit Dichtung
⑦
Montagekit Tragarmmontage
1
1
5
