Buderus Logano G134 multigas Montage- Und Wartungsanweisung Seite 20

7 Elektrischer Anschluss und Montage des Regelgerätes
Montage Trenntrafo (Zusatzausstattung)
Anlage stromlos schalten.
Trenntrafo (Abb. 17, Pos. 1) mit den mitgelieferten
Schrauben montieren.
Kabel des Trenntrafos (Abb. 17, Pos. 2) und des
Brennerkabels (Abb. 17, Pos. 3) zum Regelgerät
führen.
Grünen Stecker des Brennerkabels (Abb. 18,
Pos. 1) vom Steckplatz (Abb. 18, Pos. 2) im Regel-
gerät abziehen.
Grünen Stecker des Trenntrafos (Abb. 18, Pos. 3) in
den Steckplatz des Brennerkabels im Regelgerät
(Abb. 18, Pos. 2) einstecken.
Grünen Stecker des Brennerkabels (Abb. 18,
Pos. 1) in die weiße Steckbuchse (Abb. 18, Pos. 4)
des Trenntrafoanschlusskabels einstecken.
Beide Kabel mit Zugentlastung des Regelgerätes si-
chern.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
20 Montage- und Wartungsanweisung Gas-Spezialheizkessel Logano G134 multigas • Ausgabe 10/2002
2
1

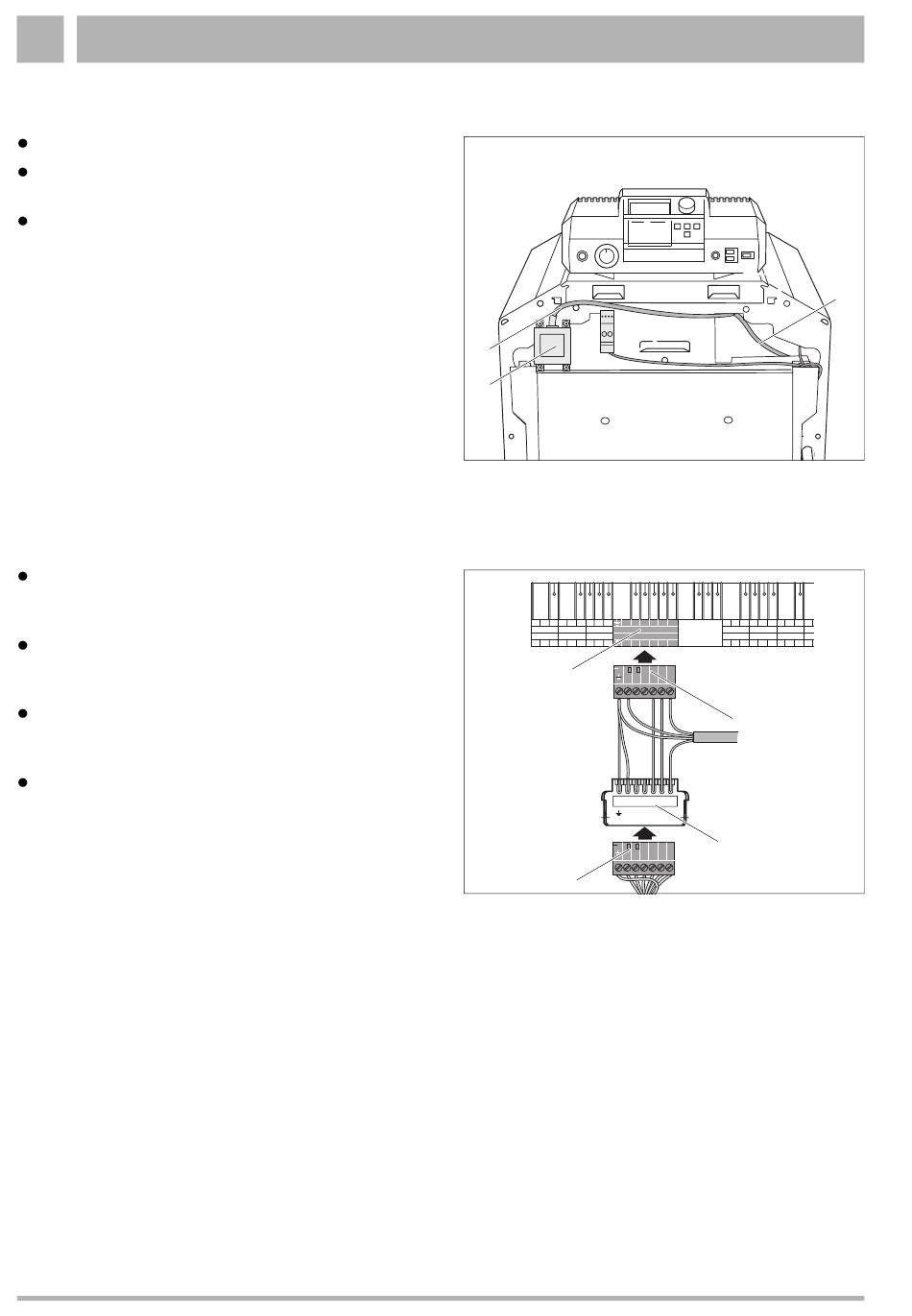

Abb. 17 Trenntrafo montieren
Pos. 1: Trenntrafo
Pos. 2: Kabel Trenntrafo
Pos. 3: Brennerkabel
4 8 9 10 11 12
Brenner
B r e n n e r
4 8 9 1 0 1 1 1 2
2
4 8 9 10 11 12
4 8 9 10 11 12
4 8 9 10 11 12
1
Abb. 18 Schematische Darstellung Anschlusssituation
Trenntrafoanschlusskabel/Brennerkabel/Steckplatz
Regelgerät
Pos. 1: Stecker Brennerkabel (grün)
Pos. 2: Steckplatz Regelgerät
Pos. 3: Stecker Trenntrafo (grün)
Pos. 4: Steckbuchse Trenntrafoanschlusskabel (weiß)
