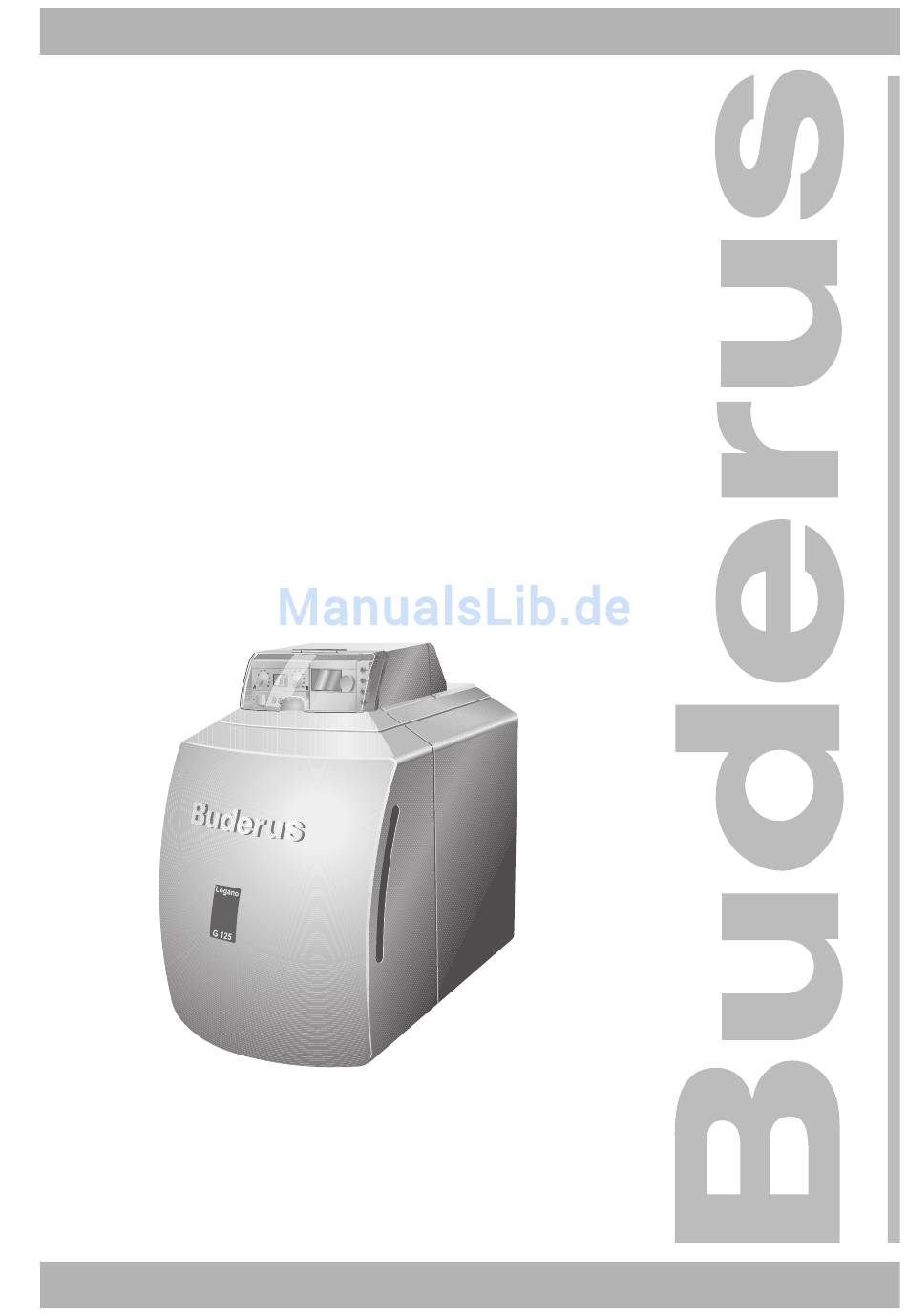

- Seite 1 6303 2445 – 06/2004 DE/CH/AT Für das Fachhandwerk Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 mit Brenner Logatop BE Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Heizungsvor- und -rücklauf anschließen ......29 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 3 ......... . 50 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
-
Seite 4: Sicherheit
Buderus keine Haftung übernehmen. tung, z. B. für Ein- oder Mehrfamilienhäuser. Wird der Heizkessel raumluftunabhängig betrieben, darf 1.4.1 Hinweise zur Installation der Heizkessel nur mit den von Buderus als Zubehör an- gegebenen Zuluftsystemen (! Tab. 12 Seite 15) betrie- LEBENSGEFAHR ben werden. -
Seite 5: Werkzeuge, Materialien Und Hilfsmittel
" Entsorgen Sie das Verpackungsmaterial umweltge- recht. " Entsorgen Sie Komponenten der Heizungsanlage, die ausgetauscht werden müssen, durch eine autori- sierte Stelle umweltgerecht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 6: Produktbeschreibung

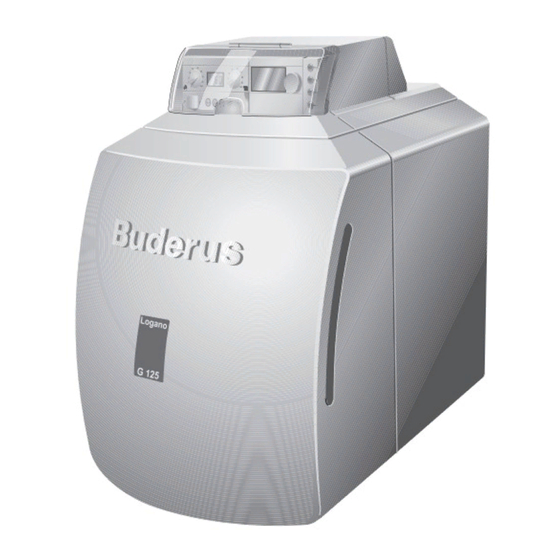

Wärme an das Heizungswasser. Der Wärmeschutz ver- hindert Energieverluste. Abb. 1 Heizkessel mit Ölbrenner 1 Regelgerät 2 Kesselmantel 3 Kesselblock mit Wärmeschutz 4 Ölbrenner 5 Brennerhaube Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 7: Technische Daten
10 = 90 °C Die Absicherungsgrenze muss den landesspezifischen Anforderungen entsprechen. Werte für Logano G125-33 kW: 33 kW 34,9 kW 0,0139 kg/s Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 8 Tab. 2 Abmessungen, Gewicht und weitere Daten für Heizkessel mit eingebautem Ölbrenner – Gewicht mit Verpackung ca. 6 8 % größer. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
-
Seite 9: Bedingungen Für Den Aufstellraum Und Die Umgebung
2 cm je kW, auf höchstens 2 Öffnungen) das über 50 kW hinaus geht Tab. 4 Landesspezifische Anforderungen für raumluftabhängigen Betrieb beachten! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 10: Bedingungen Für Den Brennstoff
Zur Befüllung und Wasserergänzung des Heizungswassers darf nur Wasser in Trinkwasserqualität eingesetzt werden. Wir empfehlen einen pH-Wert von 8,2 – 9,5. Tab. 7 Hydraulik und Wasserbeschaffenheit Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 11: Raumluftunabhängige Betriebsweise
Abgasabführung. Anschluss an eine Abgasanlage (Unter- druckbetrieb). Zuluftleitung und Verbin- dungsstück zum Schornstein sind Bestandteil der Feuerstätte. Tab. 8 Installationsarten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 12: Möglichkeiten Der Installation
– Zuluft-Verbindungsstück zum LAS entsprechend ! Kapitel 3.10, Seite 15. – Mündungsöffnungen entsprechend ! Kapitel 3.11, Seite 15. Tab. 9 Möglichkeiten der Installation Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 13: Abgassysteme
DIBt Z-7.2-3024 Raab BW/DW DIBt Z-7.2-1354 SUR KS-RESOPLAN Typ C DIBt Z-7.2-1385 Interactive GAF-K DIBt Z-7.2-3058 Tab. 10 Zulässige Installationsarten und Abgassysteme Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 14 Variante 2: Eintritt Schornstein: 1 Bogen, Verbindungsstück L=1,5 m, 1 Bogen 90°, 1 T-Stück Variante 3: Eintritt Schornstein: 1 T-Stück, Verbindungsstück L=1,5 m, 2 Bögen 90° Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
-
Seite 15: Zuluftsysteme (Oc 43X , Oc 53X , Oc 63X , Oc 83X )
Verbrennung Abb. 3 Beispiele zur Gestaltung der Mündungsöffnungen und zu Brennerstörungen führen. (Maß in m) 1 Abgas 2 Zuluft Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 16: Konformitätserklärung
Technische Daten 3.12 Konformitätserklärung Das Produkt entspricht den grundlegenden Anforderungen der zutreffenden Normen und Richtlinien. Abb. 4 Konformitätserklärung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 17 Technische Daten Abb. 5 Konformitätserklärung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
-
Seite 18: Lieferumfang
1 Folien- verpackung Tab. 13 Lieferumfang Bauteile befinden sich im Abgasstutzen. Den Kesselunterbau können Sie als Zubehörteil bei Bu- derus erhalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 19: Heizkessel Transportieren
" Netzstecker, Kommunikations- und Fühlerleitung vom SAFe abziehen. Bei raumluftunabhängigem Be- trieb zusätzlich Verbrennungsluftschlauch demontie- ren (! Unterlagen zum Brenner). Abb. 6 Brennerhaube abnehmen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 20: Heizkessel Heben Und Tragen
(! Kapitel 6.2.1, Seite 23). Abb. 9 Heizkessel mit Kesselkuli transportieren Sie können den Kesselkuli bei unseren Nie- derlassungen bestellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 21: Heizkessel Aufstellen
Berücksichtigen Sie eventuell zusätzlich erforderliche Wandabstände weiterer Komponenten, wie z. B. Warmwasser- speicher, Rohrverbindung, Abgasschall- dämpfer oder andere abgasseitige Bautei- le, etc. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 22: Brennertür Auf Linksanschlag Umbauen
Bei raumluftunabhängigem Betrieb zu- sätzlich Verbrennungsluftschlauch montieren. Abb. 12 Brennertür umbauen (türseitig) 1 Sechskantschrauben der Scharnierösen 2 Scharnierösen 3 Brennertür 4 Scharnierhaken 5 Heizgaslenkplatten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 23: Fußschrauben Oder Kesselunterbau Montieren
" Fußschrauben 5 10 mm in die zwei Elemente des – Kesselunterbaus eindrehen. Abb. 15 Fußschrauben am Kesselunterbau (Höhe 140 mm) montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 24 " Heizkessel vorsichtig absetzen. Abb. 16 Kesselunterbau am Vorderglied montieren 1 Kesselunterbau am Vorderglied 2 Kesselgliederfüße des Vordergliedes 3 Sechskantschraube M10 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
-
Seite 25: Heizkessel Installieren
" Schneckengewindeschellen so anziehen, dass die (Prinzipabbildung) Abgasrohr-Abdichtmanschette glatt und eng anliegt. 1 Abgasrohr 2 Abgasrohr-Abdichtmanschette 3 Abgasstutzen des Heizkessels 4 Schneckengewindeschellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 26: Abgasrohr-Abdichtmanschette Für Unterdruckbetrieb (Druck Am Kesselende Abgasrohr-Abdichtmanschette Für Überdruckbetrieb (Druck Am Kesselende > 0 Mbar)
" Achten Sie unbedingt darauf, dass WARNUNG! eine wirksame Höhe des Kondenswas- serablaufes von 100 mm nicht unter- schritten wird, um Abgasaustritt zu ver- meiden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 27: Zuluftanschluss Herstellen Für Raumluftunabhängigen Betrieb
Abb. 20 Zuluft- und Abgassystem (Beispiel für Installationsart 1 Mauerblende 2 Kunststoffstecksystem DN60 3 Schalldämpfer 4 Luftschlauch Santo SL DN63 5 Messöffnung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 28: Hydraulische Anschlüsse Herstellen
4 Übergangsstück G 1¼ auf R 1 für bauseitige Verrohrung RK/RS: Rücklaufanschluss G 1¼ RK: Rücklauf Heizkessel G 1 RS: Rücklauf Warmwasserspeicher R 1 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 29: Heizungsvor- Und -Rücklauf Anschließen
" Vorlauf des Warmwasserspeichers wahlweise an den Anschluss VS1 oder VS2 anschließen. " Den nicht benutzten Anschluss VS verschließen. Abb. 25 Warmwasserspeicher anschließen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 30: Kfe-Hahn Montieren (Zubehör)
" Wenn der Betriebsdruck durch das Entlüften abfällt, muss Wasser nachgefüllt werden. " Schlauch vom KFE-Hahn lösen. " Kappenventil wieder öffnen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 31: Elektrischen Anschluss Herstellen
" Regelgerät in Richtung Brennertür schieben. " Elastische Haken des Regelgerätes in die vorgese- henen Durchbrüche durch Drücken einrasten lassen. Abb. 29 Regelgerät montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 32: Netzanschluss Und Anschlüsse Zusätzlicher Komponenten
" Abschlusshaube auf hintere Kesselhaube aufsetzten und mit zwei Schrauben befestigen. Abb. 32 Hauben montieren 1 Abdeckhaube am Regelgerät 2 Abschlusshaube 3 Hintere Kesselhaube Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 33: Heizungsanlage In Betrieb Nehmen
" Heizungswasser nachfüllen bzw. über den KFE- 2 Manometerzeiger Hahn ablassen, bis der gewünschte Betriebsdruck 3 Grüne Markierung erreicht ist. " Während des Füllvorganges die Heizungsanlage entlüften. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 34: Position Der Heizgaslenkplatten Prüfen (Raumluftabhängiger Betrieb)
2 Heizgaslenkplatten Nr. 2 (bei 21, 28, 34 kW) 3 Heizgaslenkplatten Nr. 3 (bei 21, 28, 34 kW) 4 Heizgaslenkplatten Nr. 4 (bei 21, 28, 34 kW) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 35: Heizungsanlage Einschalten
Abgasführung (OC ) ist dies nicht zulässig. Die Soll-Abgastemperatur des Heizkessels können Sie den technischen Daten entnehmen (! Kapitel 3, Seite 7). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 36: Heizgaslenkplatten Verstellen/Entfernen
" Bei raumluftunabhängigem Betrieb, Verbrennungs- luftschlauch am Brenner montieren. " Netzstecker am SAFe aufstecken. " Abgastemperatur erneut prüfen. Abb. 38 Heizgaslenkplatten entfernen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 37: Heizgassperrplatte Entfernen
Abb. 40 Heizgassperrplatte entfernen " Bei raumluftunabhängigem Betrieb Verbrennungs- luftschlauch am Brenner montieren. " Netzstecker am SAFe aufstecken. " Abgastemperatur erneut prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 38: Brennerhaube Montieren
" Beide Drehknöpfe am Regelgerät auf „AUT“ (Auto- matik-Betrieb) stellen. In dieser Stellung übernimmt die Bedieneinheit die Kontrolle. Abb. 43 Regelgerät einstellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 39: Inbetriebnahmeprotokoll
" Teilen Sie Ihrem Kunden den richtigen Brennstoff mit und tragen Sie ihn in die Tabelle ein (! Bedienungsanleitung des Heizkessels). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 40: Heizungsanlage Außer Betrieb Nehmen
B. bei einem Brand: " Brennstoffzufuhr am Hauptabsperrhahn schließen. " Heizungsanlage über den Heizungsnotschalter oder über die entsprechende Haussicherung stromlos schalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 41: Heizkessel Inspizieren Und Warten
" Netzstecker vom SAFe abziehen. ANWENDERHINWEIS Wurde die Brennertür auf Linksanschlag umgebaut, müssen Sie zusätzlich zum Netzstecker auch die Kommunikations- und Fühlerleitung vom SAFe abziehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 42: Heizkessel Reinigen
Abb. 47 Feuerraum durchbürsten stellen. Dies gilt insbesondere für raum- luftunabhängig betriebene Heizkessel. " Dichtschnur an der Brennertür prüfen. Beschädigte oder verhärtete Dichtschnur erneuern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 43: Nassreinigung (Chemische Reinigung)
" Den Heizkessel auf eine Kesselwassertemperatur von mindestens 70 °C aufheizen. " Heizungsanlage außer Betrieb nehmen. " Heizkessel abkühlen lassen, Brennertür öffnen. " Heizgaszüge durchbürsten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 44: Betriebsdruck Der Heizungsanlage Prüfen
Heizkessel laufen und zu Korrosion führen. 10.6 Zuluftsystem " Bei zu hohen CO - bzw. CO-Werten das Zuluftsys- tem auf Verstopfung kontrollieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 45: Inspektions- Und Wartungsprotokolle
9. Einstellungen des Regelgerätes prüfen (! Unterlagen zum Regel- gerät) 10. Endkontrolle der Inspektionsarbeiten, hierzu Mess- und Prüfergebnisse dokumentieren Fachgerechte Inspektion bestätigen Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 46 Unterschrift Unterschrift ANWENDERHINWEIS Wenn Sie bei der Inspektion einen Zu- stand feststellen, der Wartungsarbeiten erforderlich macht, müssen Sie diese bedarfsabhängig durchführen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
- Seite 47 Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
-
Seite 48: Störungen Beheben
" Wenn dies nicht möglich ist, schützen Sie die Heizungsanlage vor dem Ein- frieren, indem Sie ggf. die Heizungs- und Trinkwasserleitungen am tiefsten Punkt entleeren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 49: Fühlerkennlinien
Kesselvorlauffühler Widerstand (kΩ) Temperatur (°C) ANWENDERHINWEIS Als Kesselvorlauffühler werden zwei gleichartige, so genannte Doppelsensoren verwendet, die im Fühlergehäuse einge- baut sind. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... -
Seite 50: Stichwortverzeichnis
Originalteile ..... 4 Protokoll, Inbetriebnahme ... . . 39 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004... - Seite 51 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano G125 • Ausgabe 06/2004...
- Seite 52 Heizungsfachbetrieb: Deutschland Buderus Heiztechnik GmbH, D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln http://www.buderus.at http://www.buderus.ch E-Mail: office@buderus.at E-Mail: info@buderus.ch...
