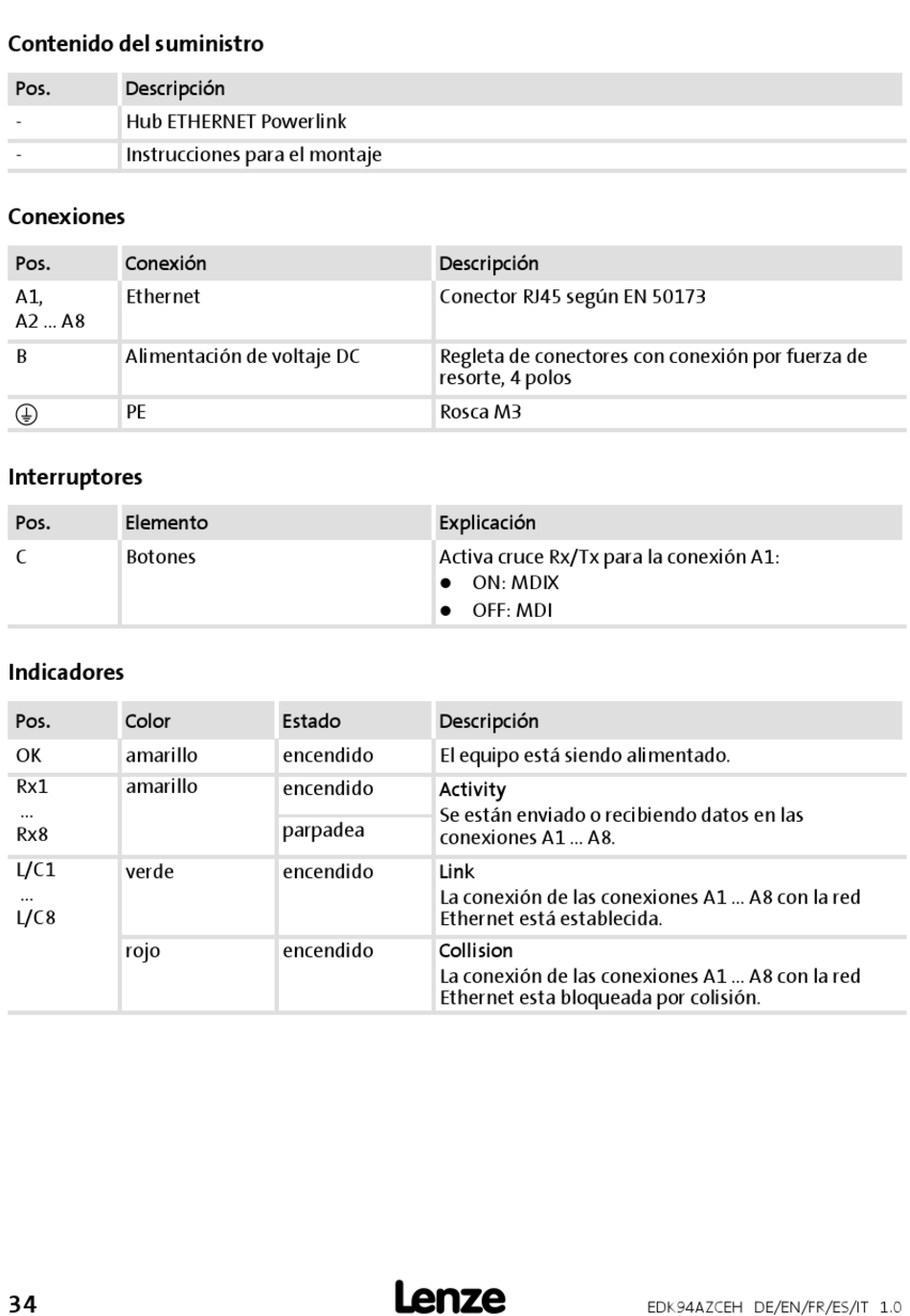

Contenido del suministro

Pos. Descripción
- Hub ETHERNET Powerlink
- Instrucciones para el montaje
Conexiones
Pos. Conexión
A1, Ethernet
A2 ... A8
B Alimentación de voltaje DC
PE

Interruptores
Pos. Elemento
C Botones
Indicadores
Pos. Color
OK amarillo
Rx1 amarillo
...
Rx8
L/C1
verde
...
L/C8
rojo
34
Descripción
Conector RJ45 según EN 50173
Regleta de conectores con conexión por fuerza de
resorte, 4 polos
Rosca M3
Explicación
Activa cruce Rx/Tx para la conexión A1:
Estado Descripción
encendido El equipo está siendo alimentado.
encendido
Activity
Se están enviado o recibiendo datos en las
parpadea
conexiones A1 ... A8.
encendido Link
La conexión de las conexiones A1 ... A8 con la red
Ethernet está establecida.
encendido Collision
La conexión de las conexiones A1 ... A8 con la red
Ethernet esta bloqueada por colisión.

ON: MDIX
OFF: MDI
